ICG5000T如何配置外网映射，直连GE2口无法登录web配置界面
- 0关注
- 1收藏，990浏览
问题描述：
对齐方式
- 靠左
- 居中
- 靠右
ICG5000T如何配置外网映射，直连GE2口无法登录web配置界面
组网及组网描述：
- 2020-10-28提问
- 举报
-
(0)
最佳答案
通过Web网管登录设备典型配置举例
3.5.1 使用HTTP方式登录设备典型配置举例
1. 组网需求
PC与设备通过以太网相连，设备的IP地址为192.168.0.58/24。
2. 组网图
图3-1 配置HTTP方式登录组网图
3. 配置步骤
(1) 配置Device
# 配置接口Ethernet 1/1的IP地址为192.168.0.58，子网掩码为255.255.255.0。
[Sysname] interface ethernet1/1
[Sysname-Ethernet1/1] ip address 192.168.0.58 255.255.255.0
[Sysname-Ethernet1/1] quit
# 配置Web网管用户名为admin，认证口令为admin，用户级别为3级。
[Sysname] local-user admin
[Sysname-luser-admin] service-type web
[Sysname-luser-admin] authorization-attribute level 3
[Sysname-luser-admin] password simple admin
(2) 配置PC
# 在PC的浏览器地址栏内输入设备的IP地址并回车，浏览器将显示Web网管的登录页面，如图3-2所示：
图3-2 通过Web登录设备
# 在“Web网管用户登录”对话框中输入用户名、密码及验证码（此处用户名以admin为例），并选择登录使用的语言，点击<登录>按钮后即可登录，显示Web网管初始页面。成功登录后，您可以在配置区对设备进行各种配置。
配置内部服务器

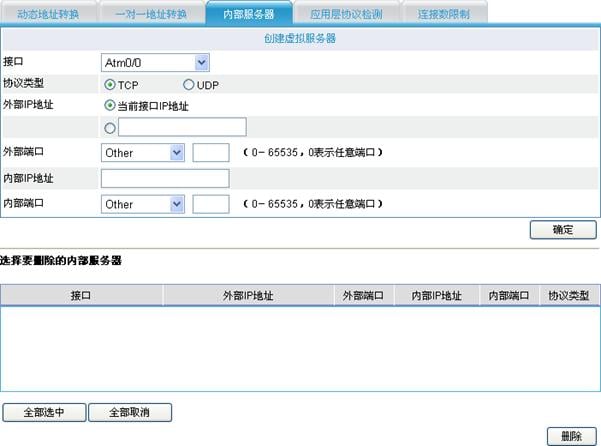

在导航栏中选择“NAT配置 > NAT配置”，单击“内部服务器”页签，进入内部服务器的配置页面，如图1-5所示。
创建内部服务器的详细配置如表1-4所示。
配置项 | 说明 |
接口 | 设置要配置内部服务器策略的接口 |
协议类型 | 设置IP协议承载的协议类型，包括：TCP、UDP |
外部IP地址 | 设置提供给外部访问的合法IP地址 可以选择直接使用当前选中接口的IP地址，或者手动指定一个IP地址 |
外部端口 | 设置提供给外部访问的服务端口号 在对应的下拉框中选择服务类型： l 选择Other，需在后面的输入框中手动输入要设置的服务端口号。输入0时，表示任何类型的服务都提供，相当于外部IP地址和内部IP地址之间有一个静态的连接 l 选择其余的服务，输入框默认设置为该服务的端口号，不可修改 |
内部IP地址 | 设置服务器在内部局域网的IP地址 |
内部端口 | 设置内部服务器提供的服务端口号 在对应的下拉框中选择服务类型： l 选择Other，需在后面的输入框中手动输入要设置的服务端口号。输入0时，表示任何类型的服务都提供，相当于外部IP地址和内部IP地址之间有一个静态的连接 l 选择其余的服务，输入框默认设置为该服务的端口号，不可修改 |
- 2020-10-28回答
- 评论(0)
- 举报
-
(0)
您好，请知：
关于将内网服务器映射到外网，以下是部署要点，请参考：
1、确保服务器与ICG的路由可达。
2、确保ICG内已配置好上网的接入及路由的指向。
3、在ICG内配置地址转换及外网映射，可参考如下配置举例：
在导航栏中选择“NAT配置 > NAT配置”，单击“内部服务器”页签，进入内部服务器的配置页面，如图1-5所示。
创建内部服务器的详细配置如表1-4所示。
配置项 | 说明 |
接口 | 设置要配置内部服务器策略的接口 |
协议类型 | 设置IP协议承载的协议类型，包括：TCP、UDP |
外部IP地址 | 设置提供给外部访问的合法IP地址 可以选择直接使用当前选中接口的IP地址，或者手动指定一个IP地址 |
外部端口 | 设置提供给外部访问的服务端口号 在对应的下拉框中选择服务类型： l 选择Other，需在后面的输入框中手动输入要设置的服务端口号。输入0时，表示任何类型的服务都提供，相当于外部IP地址和内部IP地址之间有一个静态的连接 l 选择其余的服务，输入框默认设置为该服务的端口号，不可修改 |
内部IP地址 | 设置服务器在内部局域网的IP地址 |
内部端口 | 设置内部服务器提供的服务端口号 在对应的下拉框中选择服务类型： l 选择Other，需在后面的输入框中手动输入要设置的服务端口号。输入0时，表示任何类型的服务都提供，相当于外部IP地址和内部IP地址之间有一个静态的连接 l 选择其余的服务，输入框默认设置为该服务的端口号，不可修改 |
4、以下是ICG5000的用户手册连接：
https://www.h3c.com/cn/Service/Document_Software/Document_Center/ICG/Catalog/ICG_5000/ICG_5000/
- 2020-10-28回答
- 评论(0)
- 举报
-
(0)
1.GE2是默认并没有IP地址，建议通过console或其他端口的IP地址进设备
2.要做外网映射在外网接口上配置nat server即可，如下是配置案例：
#配置将内网服务器（IP地址为192.168.1.1）的WEB服务映射到公网接口，映射后的端口为4433
[H3C-GigabitEthernet0/0]nat server protocol tcp global 56.16.16.16 4433 inside 192.168.1.1 443
- 2020-10-28回答
- 评论(4)
- 举报
-
(0)
如图icg5000T没找到console端口，还能通过什么来访问？怎么进入web配置界面，命令行式的不懂怎么弄
那个CON/AUX就是console口，要登录web界面首先需要知道设备的IP地址哦。web的操作方法按上面两位的答复操作即可。
设备的IP地址怎么查
console进设备后，<H3C>dis inter brief就能看到每个接口的ip地址
