10.5  FC Zone典型配置举例

1. 组网需求

VSAN 1内3台服务器和3个磁盘设备共同接入一个Fabric中，节点设备分别以FC地址或PWWN进行标识，如图10-5所示。所有节点设备均已向交换机完成注册。

VSAN 1中需要对访问权限进行控制，具体需求如下：

·     服务器Server A不访问磁盘，但以后有可能添加访问磁盘需求。

·     服务器Server B能访问磁盘Disk A、Disk B、Disk C的数据。

·     服务器Server C能访问磁盘Disk B、Disk C的数据。

·     服务器之间不能相互访问。

2. 组网图

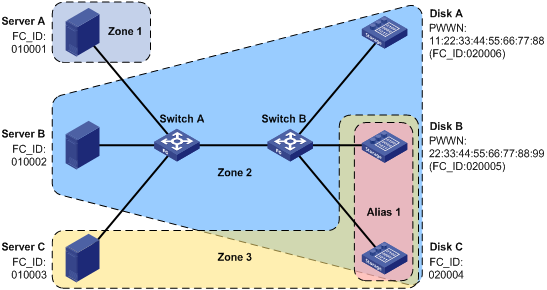

图10-5 配置FC Zone组网图

3. 配置思路

为实现上述需求，考虑将VSAN 1划分为3个Zone，其中：

·     Zone1包括Server A

·     Zone2包括Server B、Disk A、Disk B、Disk C

·     Zone3包括Server C、Disk B 、Disk C

·     Zone2开启Pairwise特性，配置Server B角色为Initiator，Disk A、Disk B、Disk C角色为Target

·     Zone3开启Pairwise特性，配置Server C角色为Initiator，Disk B、Disk C角色为Target

同时创建Zone别名Alias1包含Disk B、Disk C，以简化配置。

创建Zone set Zoneset1包括Zone1、Zone2、Zone3并激活生效。

在Switch A上进行配置并激活，将当前完整数据库配置同步到Switch B。

4. 配置步骤

# 配置设备工作模式为高级模式（如果已经配置设备为高级模式此步骤可略）。

<SwitchA> system-view

[SwitchA] system-working-mode advance

Do you want to change the system working mode? [Y/N]:y

The system working mode is changed, please save the configuration and reboot the

 system to make it effective.

# 保存配置

[SwitchA] save

The current configuration will be written to the device. Are you sure? [Y/N]:y

Please input the file name(*.cfg)[flash:/startup.cfg]

(To leave the existing filename unchanged, press the enter key):

Validating file. Please wait...

Saved the current configuration to mainboard device successfully.

[SwitchA] quit

# 重启设备

<SwitchA> reboot

Start to check configuration with next startup configuration file, please wait.........DONE!

This command will reboot the device. Continue? [Y/N]:y

Now rebooting, please wait...

# 配置FCoE模式为FCF模式。

<SwitchA> system-view

[SwitchA] fcoe-mode fcf

# 配置VSAN 1工作在增强Zone模式。

[SwitchA] vsan 1

[SwitchA-vsan1] zone mode enhanced

The zoning database in this switch would be distributed throughout the fabric. Continue? [Y/N]:y

# 创建Zone别名Alias1，添加PWWN为22:33:44:55:66:77:88:99、FC地址为020004的两个成员，即Disk B和Disk C，角色均为Target。

[SwitchA] vsan 1

[SwitchA-vsan1] zone-alias name Alias1

[SwitchA-vsan1-zone-alias-Alias1] member pwwn 22:33:44:55:66:77:88:99 target

[SwitchA-vsan1-zone-alias-Alias1] member fcid 020004 target

[SwitchA-vsan1-zone-alias-Alias1] quit

# 创建Zone1，添加FC ID为010001的成员。创建Zone2，开启其Pairwise特性，添加FC地址为010002的成员，角色为Initiator；添加PWWN为11:22:33:44:55:66:77:88的成员，角色为Target；添加Zone别名为Alias1的成员。创建Zone3，开启其Pairwise特性，添加FC地址为010003的成员，角色为Initiator；添加Zone别名为Alias1的成员。

[SwitchA-vsan1] zone name Zone1

[SwitchA-vsan1-zone-Zone1] member fcid 010001

[SwitchA-vsan1-zone-Zone1] quit

[SwitchA-vsan1] zone name Zone2

[SwitchA-vsan1-zone-Zone2] pairwise-zoning enable

[SwitchA-vsan1-zone-Zone2] member fcid 010002 initiator

[SwitchA-vsan1-zone-Zone2] member pwwn 11:22:33:44:55:66:77:88 target

[SwitchA-vsan1-zone-Zone2] member zone-alias Alias1

[SwitchA-vsan1-zone-Zone2] quit

[SwitchA-vsan1] zone name Zone3

[SwitchA-vsan1-zone-Zone3] pairwise-zoning enable

[SwitchA-vsan1-zone-Zone3] member fcid 010003 initiator

[SwitchA-vsan1-zone-Zone3] member zone-alias Alias1

[SwitchA-vsan1-zone-Zone3] quit

# 创建Zone set Zoneset1，添加Zone1、Zone2、Zone3为其成员。

[SwitchA-vsan1] zoneset name Zoneset1

[SwitchA-vsan1-zoneset-Zoneset1] member Zone1

[SwitchA-vsan1-zoneset-Zoneset1] member Zone2

[SwitchA-vsan1-zoneset-Zoneset1] member Zone3

[SwitchA-vsan1-zoneset-Zoneset1] quit

# 激活Zone set并发起向全网的扩散过程。

[SwitchA-vsan1] zoneset activate name Zoneset1

5. 验证配置

在Switch A和Switch B上通过显示命令都能够观察到Zone配置结果和数据同步结果。下面以Switch B上的显示为例：

# 查看VSAN 1内的Zone set相关信息。

<SwitchB> display zoneset vsan 1

VSAN 1:

  zoneset name Zoneset1

    zone name Zone1

      fcid 0x010001

    zone name Zone2

      fcid 0x010002 initiator

      pwwn 11:22:33:44:55:66:77:88 target

      zone-alias Alias1

        fcid 0x020004 target

        pwwn 22:33:44:55:66:77:88:99 target

    zone name Zone3

      fcid 0x010003 initiator

      zone-alias Alias1

        fcid 0x020004 target

        pwwn 22:33:44:55:66:77:88:99 target

# 查看VSAN 1内Zone2的相关信息。

<SwitchB> display zone name Zone2 vsan 1

VSAN 1:

  zone name Zone2

    fcid 0x010002 initiator

    pwwn 11:22:33:44:55:66:77:88 target

    zone-alias Alias1

      fcid 0x020004 target

      pwwn 22:33:44:55:66:77:88:99 target

# 查看所有Zone别名的相关信息。

<SwitchB> display zone-alias

VSAN 1:

  zone-alias name Alias1

    fcid 0x020004 target

    pwwn 22:33:44:55:66:77:88:99 target

# 查看FC地址类型成员020004所属于的Zone或Zone别名。

<SwitchB> display zone member fcid 020004

fcid 0x020004

VSAN 1:

  zone-alias Alias1

    zone Zone2

    zone Zone3

# 查看VSAN 1内的Active Zone set相关信息。

<SwitchB> display zoneset active vsan 1

VSAN 1:

  zoneset name Zoneset1

    zone name Zone1

      *fcid 0x010001

    zone name Zone2

      *fcid 0x010002

      *fcid 0x020004

      *fcid 0x020005 [pwwn 22:33:44:55:66:77:88:99]

      *fcid 0x020006 [pwwn 11:22:33:44:55:66:77:88]

    zone name Zone3

      *fcid 0x010003

      *fcid 0x020004

      *fcid 0x020005 [pwwn 22:33:44:55:66:77:88:99]
