1）配置聚合组的成员端口过程中，建议配置顺序：在端口视图下使用display this命令查看端口上是否存在第二类配置（包括端口隔离配置、QinQ配置、VLAN配置、MAC地址学习配置），如果有这类配置，请使用对应的undo命令删除这些配置，使端口保持在缺省第二类配置状态，然后再把端口加入到新创建的聚合组内。

2）由于静态聚合组中端口选中状态不受对端端口是否在聚合组中及是否处于选中状态的影响。这样有可能导致两端设备所确定的Selected状态端口不一致，当两端都支持配置静态和动态聚合组的情况下，建议用户优选动态聚合组。

3）配置或使能了下列功能的端口将不能加入二层聚合组：MAC地址认证、端口安全模式、IP Source Guard功能、802.1X功能。

4）只有工作在二层模式下的端口才能加入二层链路聚合组。

1.3 配置需求及实现的效果

通过链路聚合实现两设备间流量在聚合组中各个选中端口之间分担，以增加带宽和动态备份。

2 组网图

网络中的两台设备均参与两个VLAN的数据流量转发。现要求使用链路聚合特性实现设备上相同vlan间可以相互通信。

3 配置步骤

3.1 交换机A的配置

# 进入系统视图，创建VLAN 10，并将端口GigabitEthernet1/0/4加入到该VLAN 10中。

<H3C> system-view

[H3C]vlan 10

[H3C-vlan10]port gigabitethernet 1/0/4

[H3C-vlan10]quit

# 创建VLAN 20，并将端口GigabitEthernet1/0/5加入到该VLAN 20中。

[H3C] vlan 20

[H3C-vlan20] port gigabitethernet 1/0/5

[H3C-vlan20] quit

# 创建二层聚合接口1。（根据具体情况选择下面两种方式之一）

l 采用静态聚合模式：创建二层聚合接口1

[H3C]interface bridge-aggregation 1

[H3C-Bridge-Aggregation1] quit

l 采用动态聚合模式：创建二层聚合接口，并配置动态聚合模式

[H3C]interface bridge-aggregation 1

[H3C-Bridge-Aggregation1] link-aggregation mode dynamic

[H3C-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入到聚合组1中。

[H3C]interface gigabitethernet 1/0/1

[H3C-GigabitEthernet1/0/1] port link-aggregation group 1

[H3C-GigabitEthernet1/0/1] quit

[H3C]interface gigabitethernet 1/0/2

[H3C-GigabitEthernet1/0/2] port link-aggregation group 1

[H3C-GigabitEthernet1/0/2] quit

[H3C]interface gigabitethernet 1/0/3

[H3C-GigabitEthernet1/0/3] port link-aggregation group 1

[H3C-GigabitEthernet1/0/3] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和VLAN 20的报文通过。

[H3C]interface bridge-aggregation 1

[H3C-Bridge-Aggregation1] port link-type trunk

[H3C-Bridge-Aggregation1] port trunk permit vlan 10 20

Please wait... Done.

Configuring GigabitEthernet 1/0/1... Done.

Configuring GigabitEthernet 1/0/2... Done.

Configuring GigabitEthernet 1/0/3... Done.

[H3C-Bridge-Aggregation1] quit

# 保存配置信息

[H3C]save force

3.2 交换机B的配置

Switch B上的配置与Switch A完全相同，此处不再赘述。

3.3 检查配置效果

# 通过display link-aggregation verbose命令来显示聚合组的相关信息，以验证配置是否成功。

l 采用静态聚合模式的链路聚合配置信息

[H3C] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregation Interface: Bridge-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

Port Status Priority Oper-Key

--------------------------------------------------------------------------------

GE1/0/1 S 32768 1

GE1/0/2 S 32768 1

GE1/0/3 S 32768 1

结果说明：本端加入到静态聚合组内的成员端口都处于Selected状态，与对端对应端口是否是Selected状态无关。

l 采用动态聚合模式的链路聚合配置信息

[H3C]display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregation Interface: Bridge-Aggregation11

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e234-5678

Local:

Port Status Priority Oper-Key Flag

--------------------------------------------------------------------------------

GE1/0/1 S 32768 1 {ACDEF}

GE1/0/2 S 32768 1 {ACDEF}

GE1/0/3 S 32768 1 {ACDEF}

Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

GE1/0/1 14 32768 1 0x8000, 0000-fc00-7506 {ACDEF}

GE1/0/2 15 32768 1 0x8000, 0000-fc00-7506 {ACDEF}

GE1/0/3 16 32768 1 0x8000, 0000-fc00-7506 {ACDEF}

结果说明：本端和对端设备上聚合组内的成员端口都处于Selected状态。原因是在动态链路聚合中通过LACP协议报文交互，可使两端聚合组内的成员端口选中状态达成一致，可顺利实

暂无评论

2 个回答

按时间按赞数

得闲饮茶013

得闲饮茶013 九段

粉丝：135人关注：6人

您好，请知：

以下是链路聚合的各个配置举例，请参考：

1.8 以太网链路聚合典型配置举例

1.8.1 二层静态聚合配置举例

1. 组网需求

· Device A与Device B通过各自的二层以太网接口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/3相互连接。

· 在Device A和Device B上分别配置二层静态链路聚合组，并实现设备间VLAN 10和VLAN 20分别互通。

2. 组网图

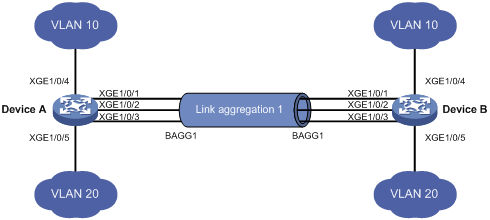

图1-5 二层静态聚合配置组网图

3. 配置步骤

(1) 配置Device A

# 创建VLAN 10，并将端口Ten-GigabitEthernet1/0/4加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port ten-gigabitethernet 1/0/4

[DeviceA-vlan10] quit

# 创建VLAN 20，并将端口Ten-GigabitEthernet1/0/5加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port ten-gigabitethernet 1/0/5

[DeviceA-vlan20] quit

# 创建二层聚合接口1。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] quit

# 分别将端口Ten-GigabitEthernet1/0/1至Ten-GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface ten-gigabitethernet 1/0/1

[DeviceA-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/1] quit

[DeviceA] interface ten-gigabitethernet 1/0/2

[DeviceA-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/2] quit

[DeviceA] interface ten-gigabitethernet 1/0/3

[DeviceA-Ten-GigabitEthernet1/0/3] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/3] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20

[DeviceA-Bridge-Aggregation1] quit

(2) 配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

Port Status Priority Oper-Key

--------------------------------------------------------------------------------

XGE1/0/1 S 32768 1

XGE1/0/2 S 32768 1

XGE1/0/3 S 32768 1

以上信息表明，聚合组1为二层静态聚合组，包含有三个选中端口。

1.8.2 二层动态聚合配置举例

1. 组网需求

· Device A与Device B通过各自的二层以太网接口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/3相互连接。

· 在Device A和Device B上分别配置二层动态链路聚合组，并实现设备间VLAN 10和VLAN 20分别互通。

2. 组网图

图1-6 二层动态聚合配置组网图

3. 配置步骤

(1) 配置Device A

# 创建VLAN 10，并将端口Ten-GigabitEthernet1/0/4加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port ten-gigabitethernet 1/0/4

[DeviceA-vlan10] quit

# 创建VLAN 20，并将端口Ten-GigabitEthernet1/0/5加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port ten-gigabitethernet 1/0/5

[DeviceA-vlan20] quit

# 创建二层聚合接口1，并配置该接口为动态聚合模式。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic

[DeviceA-Bridge-Aggregation1] quit

# 分别将端口Ten-GigabitEthernet1/0/1至Ten-GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface ten-gigabitethernet 1/0/1

[DeviceA-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/1] quit

[DeviceA] interface ten-gigabitethernet 1/0/2

[DeviceA-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/2] quit

[DeviceA] interface ten-gigabitethernet 1/0/3

[DeviceA-Ten-GigabitEthernet1/0/3] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/3] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10和20的报文通过。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20

[DeviceA-Bridge-Aggregation1] quit

(2) 配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e267-6c6a

Local:

Port Status Priority Oper-Key Flag

--------------------------------------------------------------------------------

XGE1/0/1 S 32768 1 {ACDEF}

XGE1/0/2 S 32768 1 {ACDEF}

XGE1/0/3 S 32768 1 {ACDEF}

Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

XGE1/0/1 1 32768 1 0x8000, 000f-e267-57ad {ACDEF}

XGE1/0/2 2 32768 1 0x8000, 000f-e267-57ad {ACDEF}

XGE1/0/3 3 32768 1 0x8000, 000f-e267-57ad {ACDEF}

以上信息表明，聚合组1为二层动态聚合组，包含有三个选中端口。

1.8.3 二层聚合负载分担配置举例

1. 组网需求

· Device A与Device B通过各自的二层以太网接口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4相互连接。

· 在Device A和Device B上分别配置两个二层静态链路聚合组，并使两端的VLAN 10通过二层聚合接口1互通、VLAN 20通过二层聚合接口2互通。

· 通过在聚合组1上按照源MAC地址进行聚合负载分担、在聚合组2上按照目的MAC地址进行聚合负载分担的方式，来实现数据流量在各成员端口间的负载分担。

2. 组网图

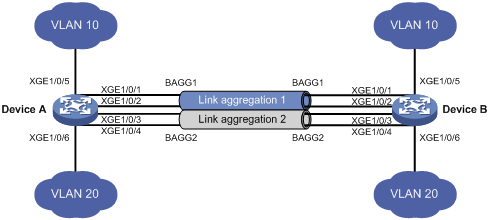

图1-7 二层聚合负载分担配置组网图

3. 配置步骤

(1) 配置Device A

# 创建VLAN 10，并将端口Ten-GigabitEthernet1/0/5加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port ten-gigabitethernet 1/0/5

[DeviceA-vlan10] quit

# 创建VLAN 20，并将端口Ten-GigabitEthernet1/0/6加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port ten-gigabitethernet 1/0/6

[DeviceA-vlan20] quit

# 创建二层聚合接口1，并配置该接口对应的聚合组内按照源MAC地址进行聚合负载分担。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] link-aggregation load-sharing mode source-mac

[DeviceA-Bridge-Aggregation1] quit

# 分别将端口Ten-GigabitEthernet1/0/1和Ten-GigabitEthernet1/0/2加入到聚合组1中。

[DeviceA] interface ten-gigabitethernet 1/0/1

[DeviceA-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/1] quit

[DeviceA] interface ten-gigabitethernet 1/0/2

[DeviceA-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/2] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10的报文通过。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10

[DeviceA-Bridge-Aggregation1] quit

# 创建二层聚合接口2，并配置该接口对应的聚合组内按照目的MAC地址进行聚合负载分担。

[DeviceA] interface bridge-aggregation 2

[DeviceA-Bridge-Aggregation2] link-aggregation load-sharing mode destination-mac

[DeviceA-Bridge-Aggregation2] quit

# 分别将端口Ten-GigabitEthernet1/0/3和Ten-GigabitEthernet1/0/4加入到聚合组2中。

[DeviceA] interface ten-gigabitethernet 1/0/3

[DeviceA-Ten-GigabitEthernet1/0/3] port link-aggregation group 2

[DeviceA-Ten-GigabitEthernet1/0/3] quit

[DeviceA] interface ten-gigabitethernet 1/0/4

[DeviceA-Ten-GigabitEthernet1/0/4] port link-aggregation group 2

[DeviceA-Ten-GigabitEthernet1/0/4] quit

# 配置二层聚合接口2为Trunk端口，并允许VLAN 20的报文通过。

[DeviceA] interface bridge-aggregation 2

[DeviceA-Bridge-Aggregation2] port link-type trunk

[DeviceA-Bridge-Aggregation2] port trunk permit vlan 20

[DeviceA-Bridge-Aggregation2] quit

(2) 配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

Port Status Priority Oper-Key

--------------------------------------------------------------------------------

XGE1/0/1 S 32768 1

XGE1/0/2 S 32768 1

Aggregate Interface: Bridge-Aggregation2

Aggregation Mode: Static

Loadsharing Type: Shar

Port Status Priority Oper-Key

--------------------------------------------------------------------------------

XGE1/0/3 S 32768 2

XGE1/0/4 S 32768 2

以上信息表明，聚合组1和聚合组2都是负载分担类型的二层静态聚合组，各包含有两个选中端口。

# 查看Device A上所有聚合接口所对应聚合组内采用的聚合负载分担类型。

[DeviceA] display link-aggregation load-sharing mode interface

Bridge-Aggregation1 Load-Sharing Mode:

source-mac address

Bridge-Aggregation2 Load-Sharing Mode:

destination-mac address

以上信息表明，二层聚合组1按照报文的源MAC地址进行聚合负载分担，二层聚合组2按照报文的目的MAC地址进行聚合负载分担。

1.8.4 二层聚合边缘端口配置举例

1. 组网需求

· Device与服务器Server通过端口Ten-GigabitEthernet、Ten-GigabitEthernet1/0/2相互连接。

· 在Device上配置一个二层动态链路聚合组。

· 在Device上配置二层聚合接口为边缘端口，以便当服务器上未配置聚合组时，聚合组成员端口都能做为普通端口正常转发报文。

2. 组网图

图1-8 二层聚合边缘端口配置组网图

3. 配置步骤

# 创建二层聚合接口1，配置该接口为动态聚合模式。

<Device> system-view

[Device] interface bridge-aggregation 1

[Device-Bridge-Aggregation1] link-aggregation mode dynamic

# 配置二层聚合接口1为聚合边缘端口。

[Device-Bridge-Aggregation1] lacp edge-port

[Device-Bridge-Aggregation1] quit

# 分别将端口Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet1/0/2加入到聚合组1中。

[Device] interface ten-gigabitethernet 1/0/1

[Device-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[Device-Ten-GigabitEthernet1/0/1] quit

[Device] interface ten-gigabitethernet 1/0/2

[Device-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[Device-Ten-GigabitEthernet1/0/2] quit

4. 验证配置

#在Server未完成动态聚合模式配置时，查看Device上所有聚合组的详细信息。

[Device] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: NonS

System ID: 0x8000, 000f-e267-6c6a

Local:

Port Status Priority Oper-Key Flag

--------------------------------------------------------------------------------

XGE1/0/1 I 32768 1 {AG}

XGE1/0/2 I 32768 1 {AG}

Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

XGE1/0/1 0 32768 0 0x8000, 0000-0000-0000 {DEF}

XGE1/0/2 0 32768 0 0x8000, 0000-0000-0000 {DEF}

以上信息表明，当Device未收到Server的LACP报文时，Device的聚合成员端口都工作在Individual状态，该状态下聚合成员端口可以作为普通物理口转发报文，以保证此时Server与Device间的链路都可以正常转发报文，且可以相互备份。

<DeviceA> system-view

[DeviceA] interface route-aggregation 1

[DeviceA-Route-Aggregation1] ip address 192.168.1.1 24

[DeviceA-Route-Aggregation1] quit

# 分别将接口Ten-GigabitEthernet1/0/1至Ten-GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface ten-gigabitethernet 1/0/1

[DeviceA-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/1] quit

[DeviceA] interface ten-gigabitethernet 1/0/2

[DeviceA-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/2] quit

[DeviceA] interface ten-gigabitethernet 1/0/3

[DeviceA-Ten-GigabitEthernet1/0/3] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/3] quit

(2) 配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Route-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

Port Status Priority Oper-Key

--------------------------------------------------------------------------------

XGE1/0/1 S 32768 1

XGE1/0/2 S 32768 1

XGE1/0/3 S 32768 1

以上信息表明，聚合组1为非负载分担类型的三层静态聚合组，包含有三个选中端口。

<DeviceA> system-view

[DeviceA] interface route-aggregation 1

[DeviceA-Route-Aggregation1] link-aggregation mode dynamic

[DeviceA-Route-Aggregation1] ip address 192.168.1.1 24

[DeviceA-Route-Aggregation1] quit

# 分别将接口Ten-GigabitEthernet1/0/1至Ten-GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface ten-gigabitethernet 1/0/1

[DeviceA-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/1] quit

[DeviceA] interface ten-gigabitethernet 1/0/2

[DeviceA-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/2] quit

[DeviceA] interface ten-gigabitethernet 1/0/3

[DeviceA-Ten-GigabitEthernet1/0/3] port link-aggregation group 1

[DeviceA-Ten-GigabitEthernet1/0/3] quit

(2) 配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Route-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: Shar

System ID: 0x8000, 000f-e267-6c6a

Local:

Port Status Priority Oper-Key Flag

--------------------------------------------------------------------------------

XGE1/0/1 S 32768 1 {ACDEF}

XGE1/0/2 S 32768 1 {ACDEF}

XGE1/0/3 S 32768 1 {ACDEF}

Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

XGE1/0/1 1 32768 1 0x8000, 000f-e267-57ad {ACDEF}

XGE1/0/2 2 32768 1 0x8000, 000f-e267-57ad {ACDEF}

XGE1/0/3 3 32768 1 0x8000, 000f-e267-57ad {ACDEF}

以上信息表明，聚合组1为非负载分担类型的三层动态聚合组，包含有三个选中端口。

1.8.7 三层聚合边缘端口配置举例

1. 组网需求

· Device 与服务器Server通过Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet1/0/2相互连接。

· 在Device上配置一个三层动态链路聚合组，并配置IP地址和子网掩码。

· 在Device上配置三层动态链路聚合接口为边缘端口，以便当服务器上未配置聚合组时，聚合组成员端口都能做为普通端口正常转发报文。

2. 组网图

图1-11 三层聚合边缘端口配置组网图

3. 配置步骤

# 创建三层聚合接口1，配置该接口为动态聚合模式，并为其配置IP地址和子网掩码。

<Device> system-view

[Device] interface route-aggregation 1

[Device-Route-Aggregation1] link-aggregation mode dynamic

[Device-Route-Aggregation1] ip address 192.168.1.1 24

# 配置三层聚合接口1为聚合边缘端口。

[Device-Route-Aggregation1] lacp edge-port

[Device-Route-Aggregation1] quit

# 分别将端口Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet1/0/2加入到聚合组1中。

[Device] interface ten-gigabitethernet 1/0/1

[Device-Ten-GigabitEthernet1/0/1] port link-aggregation group 1

[Device-Ten-GigabitEthernet1/0/1] quit

[Device] interface ten-gigabitethernet 1/0/2

[Device-Ten-GigabitEthernet1/0/2] port link-aggregation group 1

[Device-Ten-GigabitEthernet1/0/2] quit

4. 验证配置

#在Server未完成动态聚合模式配置时，查看Device上所有聚合组的详细信息。

[Device] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired

Aggregate Interface: Route-Aggregation1

Aggregation Mode: Dynamic

Loadsharing Type: NonS

System ID: 0x8000, 000f-e267-6c6a

Local:

Port Status Priority Oper-Key Flag

--------------------------------------------------------------------------------

XGE1/0/1 I 32768 1 {AG}

XGE1/0/2 I 32768 1 {AG}

Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

XGE1/0/1 0 32768 0 0x8000, 0000-0000-0000 {DEF}

XGE1/0/2 0 32768 0 0x8000, 0000-0000-0000 {DEF}

暂无评论

zhiliao_GyYuWu

zhiliao_GyYuWu 一段

粉丝：0人关注：2人

首先感谢大家的回复，您们辛苦了。不过我的要求不高：我的要求是交换机设置端口聚合组，是来接服务器网卡的，不是接交换机的，更不需要传递VLAN。谢谢各位了

暂无评论

编辑答案

分享扩散:

➤

网站相关: 关于我们; 服务条款; 帮助中心; 经验与权限; 积分规则

联系我们: 联系我们; 建议反馈

常用链接: 标杆的神器下载

关注我们: H3C官网; 新华三服务公众号; 安仔远程运维服务; 新华三商城

内容许可: 除特别说明外，用户内容均可采用知识共享署名-相同方式共享3.0中国大陆许可协议进行许可

本图标版权归新华三集团所有，仅限本社区使用，切勿用做商业目的，违者必究

浙ICP备09064986号-1 浙公网安备 33010802004416号

✖

亲~登录后才可以操作哦!

确定

✖

亲~检测到您登陆的账号未在http://hclhub.h3c.com进行注册

注册后可访问此模块

跳转hclhub

✖

你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作

✖

侵犯我的权益 >

对根叔社区有害的内容 >

辱骂、歧视、挑衅等（不友善）

侵犯我的权益

泄露了我的隐私 >

侵犯了我企业的权益 >

抄袭了我的内容 >

诽谤我 >

辱骂、歧视、挑衅等（不友善）

骚扰我

泄露了我的隐私

您好，当您发现根叔知了上有泄漏您隐私的内容时，您可以向根叔知了进行举报。请您把以下内容通过邮件发送到pub.zhiliao@h3c.com 邮箱，我们会尽快处理。

1. 您认为哪些内容泄露了您的隐私？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
2. 您是谁？（身份证明材料，可以是身份证或护照等证件）

侵犯了我企业的权益

您好，当您发现根叔知了上有关于您企业的造谣与诽谤、商业侵权等内容时，您可以向根叔知了进行举报。请您把以下内容通过邮件发送到 pub.zhiliao@h3c.com 邮箱，我们会在审核后尽快给您答复。

1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
3. 是哪家企业？（营业执照，单位登记证明等证件）
4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）

我们认为知名企业应该坦然接受公众讨论，对于答案中不准确的部分，我们欢迎您以正式或非正式身份在根叔知了上进行澄清。

抄袭了我的内容

原文链接或出处

诽谤我

您好，当您发现根叔知了上有诽谤您的内容时，您可以向根叔知了进行举报。请您把以下内容通过邮件发送到pub.zhiliao@h3c.com 邮箱，我们会尽快处理。

1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
2. 您是谁？（身份证明材料，可以是身份证或护照等证件）

我们认为知名企业应该坦然接受公众讨论，对于答案中不准确的部分，我们欢迎您以正式或非正式身份在根叔知了上进行澄清。

对根叔社区有害的内容

垃圾广告信息

色情、暴力、血腥等违反法律法规的内容

政治敏感

不规范转载 >

辱骂、歧视、挑衅等（不友善）

骚扰我

诱导投票

不规范转载

举报说明

产品线		搜索取消
案例类型
发布者
是否解决
是否官方
时间
搜索引擎
匹配模式	默认策略匹配全词匹配整句

H3C S5800-32F端口聚合问题

问题描述：

组网及组网描述：

V7交换机链路聚合配置方法（命令行版）

1 配置需求或说明

1.1 适用产品系列

1.2 配置注意事项

1.3 配置需求及实现的效果

2 组网图

3 配置步骤

3.1 交换机A的配置

3.2 交换机B的配置

3.3 检查配置效果

1.8.1 二层静态聚合配置举例

1.8.2 二层动态聚合配置举例

1.8.3 二层聚合负载分担配置举例

1. 组网需求

2. 组网图

3. 配置步骤

4. 验证配置

1.8.6 三层动态聚合配置举例

1. 组网需求

2. 组网图

3. 配置步骤

4. 验证配置

编辑答案

提出建议
