聚合负载分担类型支持全局配置或在聚合组内配置两种方式：全局的配置对所有聚合组都有效，而聚合组内的配置只对当前聚合组有效。对于一个聚合组来说，优先采用该聚合组内的配置，只有该聚合组内未进行配置时，才采用全局的配置。

1. 全局配置聚合负载分担类型

表1-18 全局配置聚合负载分担类型

1.8.3  二层聚合负载分担配置举例

1. 组网需求

·            Device A与Device B通过各自的二层以太网接口GigabitEthernet1/0/1～GigabitEthernet1/0/4相互连接。

·            在Device A和Device B上分别配置两个二层静态链路聚合组，并使两端的VLAN 10通过二层聚合接口1互通、VLAN 20通过二层聚合接口2互通。

·            通过在聚合组1上按照源MAC地址进行聚合负载分担、在聚合组2上按照目的MAC地址进行聚合负载分担的方式，来实现数据流量在各成员端口间的负载分担。

2. 组网图

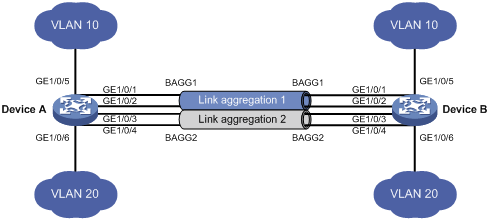

图1-7 二层聚合负载分担配置组网图

‌

3. 配置步骤

(1)       配置Device A

# 创建VLAN 10，并将端口GigabitEthernet1/0/5加入到该VLAN中。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan10] port gigabitethernet 1/0/5

[DeviceA-vlan10] quit

# 创建VLAN 20，并将端口GigabitEthernet1/0/6加入到该VLAN中。

[DeviceA] vlan 20

[DeviceA-vlan20] port gigabitethernet 1/0/6

[DeviceA-vlan20] quit

# 创建二层聚合接口1，并配置该接口对应的聚合组内按照源MAC地址进行聚合负载分担。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] link-aggregation load-sharing mode source-mac

[DeviceA-Bridge-Aggregation1] quit

# 分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2加入到聚合组1中。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 1

[DeviceA-GigabitEthernet1/0/1] quit

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] port link-aggregation group 1

[DeviceA-GigabitEthernet1/0/2] quit

# 配置二层聚合接口1为Trunk端口，并允许VLAN 10的报文通过。

[DeviceA] interface bridge-aggregation 1

[DeviceA-Bridge-Aggregation1] port link-type trunk

[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10

[DeviceA-Bridge-Aggregation1] quit

# 创建二层聚合接口2，并配置该接口对应的聚合组内按照目的MAC地址进行聚合负载分担。

[DeviceA] interface bridge-aggregation 2

[DeviceA-Bridge-Aggregation2] link-aggregation load-sharing mode destination-mac

[DeviceA-Bridge-Aggregation2] quit

# 分别将端口GigabitEthernet1/0/3和GigabitEthernet1/0/4加入到聚合组2中。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] port link-aggregation group 2

[DeviceA-GigabitEthernet1/0/3] quit

[DeviceA] interface gigabitethernet 1/0/4

[DeviceA-GigabitEthernet1/0/4] port link-aggregation group 2

[DeviceA-GigabitEthernet1/0/4] quit

# 配置二层聚合接口2为Trunk端口，并允许VLAN 20的报文通过。

[DeviceA] interface bridge-aggregation 2

[DeviceA-Bridge-Aggregation2] port link-type trunk

[DeviceA-Bridge-Aggregation2] port trunk permit vlan 20

[DeviceA-Bridge-Aggregation2] quit

(2)       配置Device B

Device B的配置与Device A相似，配置过程略。

4. 验证配置

# 查看Device A上所有聚合组的详细信息。

[DeviceA] display link-aggregation verbose

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Port Status: S -- Selected, U -- Unselected, I -- Individual

Port: A -- Auto port, M -- Management port, R -- Reference port

Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

        D -- Synchronization, E -- Collecting, F -- Distributing,

        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1

Aggregation Mode: Static

Loadsharing Type: Shar

Management VLANs: None

  Port             Status  Priority Oper-Key

  GE1/0/1(R)       S       32768    1

  GE1/0/2          S       32768    1

Aggregate Interface: Bridge-Aggregation2

Aggregation Mode: Static

Loadsharing Type: Shar

Management VLANs: None

  Port             Status  Priority Oper-Key

  GE1/0/3(R)       S       32768    2

  GE1/0/4          S       32768    2

以上信息表明，聚合组1和聚合组2都是负载分担类型的二层静态聚合组，各包含有两个选中端口。

# 查看Device A上所有聚合接口所对应聚合组内采用的聚合负载分担类型。

[DeviceA] display link-aggregation load-sharing mode interface

Bridge-Aggregation1 Load-Sharing Mode:

source-mac address

Bridge-Aggregation2 Load-Sharing Mode:

destination-mac address

以上信息表明，二层聚合组1按照报文的源MAC地址进行聚合负载分担，二层聚合组2按照报文的目的MAC地址进行聚合负载分担。
