ACG1000-TE
- 0关注
- 1收藏，1218浏览
最佳答案
聚合接口创建

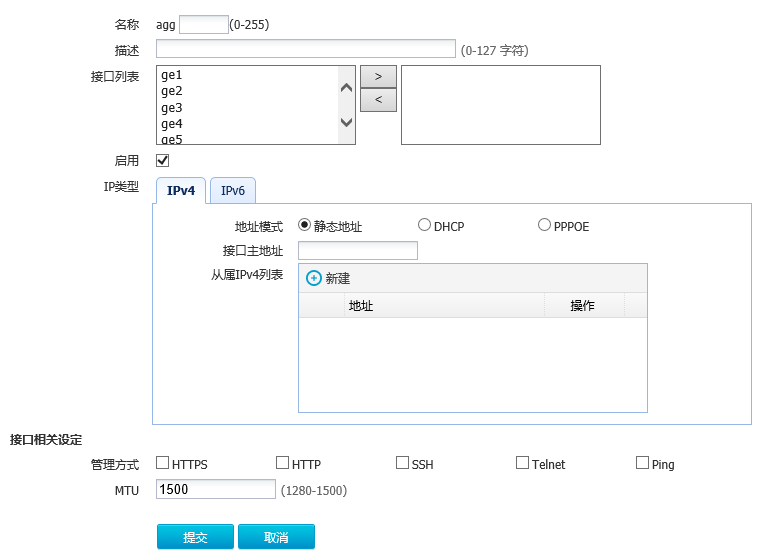

如图1-15所示，通过菜单“网络配置 > 接口 > 聚合接口”使用该功能。点击<新建>按钮，切换到聚合接口新建界面。
表1-10 配置说明
配置项 | 说明 |
名称 | 聚合接口名称bvi+id，id可选为0~255。 |
描述 | 接口描述。 |
接口列表 | 可加入聚合接口的接口。 |
启用 | 是否允许启用聚合接口，缺省情况下为启用。 |
IP类型 | IPv4地址和IPv6地址。 点击相应的标签，配置对应类型的IP地址。 |
地址模式 | 聚合接口的IPv4地址也可以通过以下三种方式获取：静态配置、DHCP、PPPoE方式，具体配置可以参考物理端口配置。 |
管理方式 | 配置端口是否允许HTTPS、HTTP、SSH、Telnet、PING等管理服务。 |
MTU | 接口发送报文的最大长度，缺省为1500，单位为字节。 |
1.4.3 聚合接口显示

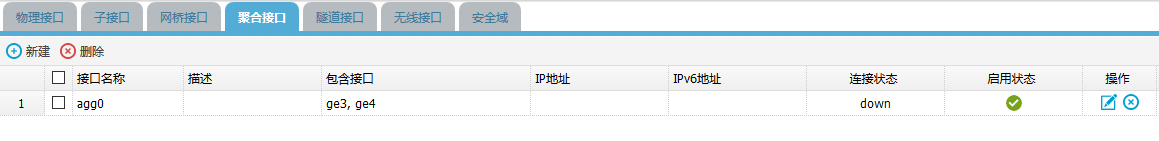

如图1-16所示，通过菜单“网络配置>接口>聚合接口”使用该功能。
1.4.4 聚合接口修改

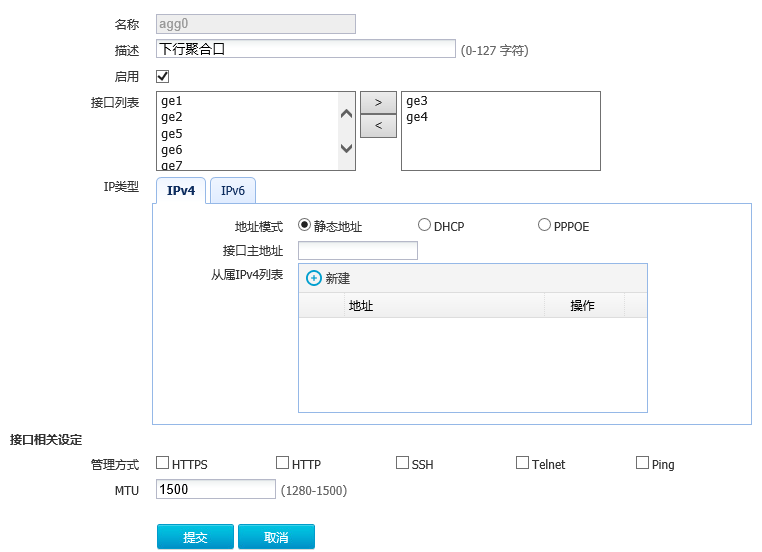

如图1-17所示，通过菜单“网络配置 > 接口 > 聚合接口”使用该功能。点击图1-16聚合接口显示页面的编辑图标，切换到编辑页面。
- 2020-12-18回答
- 评论(0)
- 举报
-
(0)
目前客户组网中核心s75e交换机已经和防火墙做了三层互联，且做了链路聚合，现要求在两个设备之间加入ACG1000设备，且不能更改网络ip地址规划，故只能将ACG1000作为二层模式加入网络
ACG配置：
1、 将下联交换机的两个接口G16和G17加入聚合组1里面，将上联防火墙的另外两个接口G17和G18加入聚合组10里面
2、 将这两个聚合组加入到一个网桥bvi20里面
3、 两个下联交换机的端口在物理端口里面加入内部接口，两个上联接口加入到外部接口。。
4、 交换机和fw的聚合配置可以使用二层链路聚合或者三层链路聚合都可以，配置略。
1、将下联交换机的两个接口加入聚合组1里面，将上联防火墙的另外两个接口加入聚合组10里面
2、将这两个聚合组加入到一个网桥里面，BVI接口是否配置ip地址都没有关系。
3、两个下联交换机的端口在物理端口里面加入内部接口，两个上联接口加入到外部接口。。
4、交换机和fw正常配置二层或者三层聚合都可以
