H3C 3100 路由器 Windows server2016 操作系统端口映射

Windows系统安装

2020-12-28提问

0关注
1收藏，1928浏览

zhiliao_87961

zhiliao_87961 零段

粉丝：0人关注：0人

问题描述：

H3C 3100 路由器 Windows server2016 操作系统怎么设置特定端口映射 Telnet测试成功

组网及组网描述：

最佳答案

得闲饮茶013

得闲饮茶013 九段

粉丝：133人关注：6人

您好，请知：

关于将内网服务映射到外网，可以使用NAT虚拟服务器来实现。

以下是NAT虚拟服务器的配置要点及说明，请参考：

页面向导：高级设置→地址转换→虚拟服务器

本页面为您提供如下主要功能：

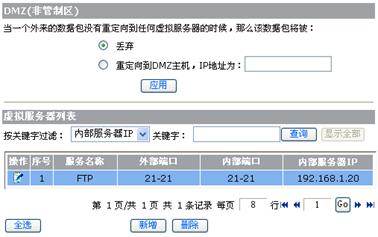

· 设置当虚拟服务器列表中如果不存在对应的映射项时，对报文的处理方式（主页面。选择“丢弃”或“重定向到DMZ主机”，单击<应用>按钮生效）

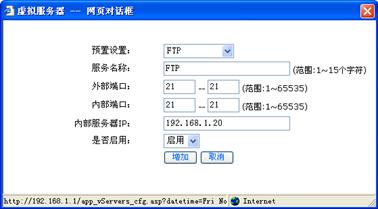

· 添加虚拟服务器列表项（单击主页面上的<新增>按钮，在弹出的对话框中设置相应的虚拟服务器参数，单击<增加>按钮完成操作）

页面中关键项的含义如下表所示。

表9-1 页面关键项描述

页面关键项	描述
预置设置	路由器提供一些常用服务的预置设置选项，比如：FTP、Web等服务在下拉列表框中选择某服务，服务名称、外部端口、内部端口项均将自动完成设置 · 如果路由器提供的预设服务没有您需要的，您可以自行设置服务信息 · 预设服务的端口号是常用端口号，如果需要，您可以自行修改 · 对于FTP、TFTP服务等，您需要开启对应的ALG项，且内部端口必须设置为标准端口号。例如：WAN侧客户端通过PASV模式（被动FTP）访问局域网内的FTP服务器，内部端口必须设置为21
服务名称	输入虚拟服务器设置项的名称
外部端口	输入客户端访问虚拟服务器所使用的端口。取值范围：1～65535，端口范围必须从小到大。如果只有一个端口，则左右两边的文本框请填写同一端口号各设置项的外部端口不能重复，且内部端口和外部端口的设定个数必须一样，即内部端口和外部端口一一对应。比如：设置某个虚拟服务器，外部端口为100～102，内部端口为10～12。如果路由器收到外部101端口的访问请求，则路由器会把报文转发到内部服务器的11端口
内部端口	输入内部服务器上真实开放的服务端口。取值范围：1～65535，端口范围必须从小到大。如果只有一个端口，则左右两边的文本框请填写同一端口号各设置项的内部端口允许重复，且内部端口和外部端口的设定个数必须一样，即内部端口和外部端口一一对应
内部服务器IP	输入内部服务器的IP地址
是否启用	在下拉列表框中选择“启用”，表示此虚拟服务器生效；选择“禁用”，表示此虚拟服务器不生效

9.3 设置端口触发

当局域网内的客户端访问因特网上的服务器时，对于某些应用（比如：IP电话、视频会议等），客户端向服务器主动发起连接的同时，也需要服务器向客户端发起连接请求。而缺省情况下，路由器收到WAN侧主动连接的请求都会拒绝，此时通信会被中断。

通过设置路由器的端口触发规则，当客户端访问服务器并触发规则后，路由器会自动开放服务器需要向客户端请求的端口，从而可以保证通信正常。当客户端和路由器长时间没有数据交互时，路由器会自动关闭之前对外开放的端口，最大限度地保证了局域网的安全。

页面向导：高级设置→地址转换→端口触发

本页面为您提供如下主要功能：

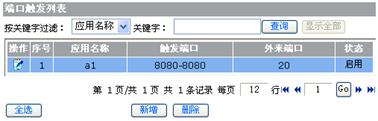

· 显示和修改当前您已添加的端口触发规则（主页面）

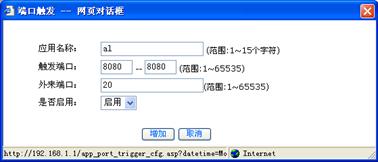

· 添加端口触发规则（单击主页面上的<新增>按钮，在弹出的对话框中设置相应的参数，单击<增加>按钮完成操作）

页面中关键项的含义如下表所示。

表9-2 页面关键项描述

页面关键项	描述
应用名称	输入端口触发设置项的名称
触发端口	输入局域网内的客户端向外网服务器发起请求的端口。取值范围：1～65535，端口范围必须从小到大。如果只有一个端口，则左右两边的文本框请填写同一端口号当局域网内的客户端通过触发端口与外部网络建立连接时，其相应的外来端口也将被打开。此时，外部网络的主机可以通过这些端口来访问局域网
外来端口	输入外网服务器需要主动向局域网内客户端请求的端口。取值范围：1～65535，可设置单一端口、端口范围或两者的组合，端口间用英文逗号“,”隔开，比如：100,200-300,400，表示请求端口为端口100，400及200到300之间的端口
是否启用	在下拉列表框中选择“启用”，表示此端口触发生效；选择“禁用”，表示此端口触发不生效
