问

ER6300路由器，双WAN口设置，WAN1接入电信，WAN2接入移动

路由策略

2021-01-03提问

0关注
1收藏，1785浏览

zhiliao_r57PWS

zhiliao_r57PWS 零段

粉丝：0人关注：0人

问题描述：

对齐方式

靠左
居中
靠右

双WAN口工作模式怎么设置？

组网及组网描述：

最佳答案

双曲馅

双曲馅七段

粉丝：13人关注：2人

选不同运营商，按实际情况选择就可以了

运营商地址范围需要设置不？

zhiliao_r57PWS 发表时间：2021-01-03

2 个回答

按时间按赞数

得闲饮茶013

得闲饮茶013 九段

粉丝：124人关注：6人

您好，请知：

以下是ER6300设置多WAN及检测的要点，请参考：

4.1.2 设置双WAN工作模式和WAN口线路检测

1. 双WAN工作模式

路由器的双WAN工作模式包括主备模式、均衡模式和手动模式三种。

表4-2 双WAN工作模式描述

工作模式	描述
主备模式	主备模式主要应用于两条链路带宽相差较大且互为备份的情况下（比如：主用链路采用带宽较大的光纤接入，备用链路采用带宽较小的ADSL接入）正常情况下，只有您设定的主链路处于工作状态。当主链路发生故障时（比如：连接路由器端口的物理链路断开了），路由器自动将主链路上的流量切换到备份链路；主链路恢复正常后，路由器自动将备份链路上的流量切换回主链路
均衡模式	均衡模式主要应用于同一运营商双线路接入正常情况下，路由器会匹配路由表来选择优先链路转发流量。对于未指定优先链路的流量，路由器会根据您设定的两链路带宽的比例来转发，从而实现两条链路分担上网流量。当某条链路出现故障时（比如：连接路由器端口的物理链路断开了），该链路会被屏蔽，路由器将流量转到另一条链路上；当该链路恢复正常后，路由器会将流量重新分配到两条链路上
手动模式	手动模式主要应用于不同运营商双线路接入正常情况下，路由器会匹配路由表来选择优先链路转发流量。对于未指定优先链路的流量，路由器会根据您设定的缺省链路来转发。当某条链路出现故障时（比如：连接路由器端口的物理链路断开了），该链路会被屏蔽，路由器将流量转到另一条链路；当该链路恢复正常后，路由器会将流量重新分配到两条链路上

· 当您选择了均衡模式或者手动模式后，可以通过设置均衡路由表，使访问特定目的IP地址的报文按指定的链路进行转发。比如：在手动模式下，您可以通过导入新联通的均衡路由表，使访问新联通的流量都通过WAN2转发；然后再指定缺省链路为WAN1，使非访问新联通的流量都通过WAN1转发，从而达到不同运营商流量在不同的链路上转发的目的。

· 设置完成后，您可以通过查看基本信息页面中的“WAN网口模式”来验证设置是否已生效。

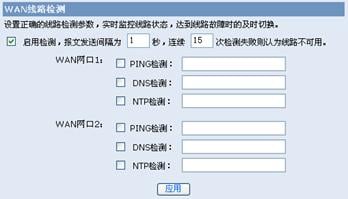

2. WAN口线路检测

如果您需要实时监控线路状态，保证一条线路故障时能切换到另一条线路，您就需要设置路由器的线路检测功能。路由器支持灵活的检测机制，并提供多种线路检测方法供您选择（包括PING检测、DNS检测和NTP检测三种方式），以满足实际应用的需要。

· 启用WAN口线路检测后，如果您指定了一种或多种检测方式，路由器将只使用指定的检测方式。为了检测的有效性，建议您同时使用多种检测方式。

· 启用WAN口线路检测后，如果您没有指定检测方式，路由器将使用缺省的检测方式（PING检测），即向WAN口对应的网关发送Ping报文，以检测路由器与网关之间的通信是否正常。

· 缺省情况下，路由器不进行WAN口线路检测。

· 由于运营商侧的PPPoE服务器可能不响应Ping报文，因此，在PPPoE拨号方式下，如果您启用了WAN口线路检测功能且检测方式为“PING检测”时，请勿将“PING检测”的目的地址设置为WAN口对应的网关地址。否则路由器将判断这个链路存在故障。

· 检测结果您可通过基本信息页面中的“链路状态”来获取。

页面向导：接口设置→WAN设置→双WAN工作模式

本页面为您提供如下主要功能：

· 选择双WAN工作模式及设置均衡路由表
· 设置WAN口线路检测

页面中关键项的含义如下表所示。

表4-3 页面关键项描述

页面关键项	描述
添加导入	在原来的均衡路由表基础上，将已编辑好的均衡路由表文件（.cfg格式）导入 .cfg文件的格式是“注释;目的IP地址;子网掩码;出接口;状态”。“状态”为1表示启用，“状态”为0表示禁用。举例如下： xinliantong;58.32.0.0;255.248.0.0;WAN1;1 xinliantong;58.40.0.0;255.254.0.0;WAN1;1 xinliantong;58.42.0.0;255.255.0.0;WAN1;1
覆盖导入	删除原来均衡路由表的表项，然后再将已编辑好的均衡路由表文件（.cfg格式）导入
导出	将当前的均衡路由表文件导出到本地保存
删除全部	删除均衡路由表中的所有表项
PING检测	选中“PING检测”复选框，输入目的IP地址，单击<应用>按钮，路由器会通过Ping报文来检测与目的IP地址的连通性，有响应则认为线路正常
DNS检测	选中“DNS检测”复选框，输入需要DNS解析的域名，路由器会通过DNS报文来检测与DNS服务器的连通性，有响应认为线路正常
NTP检测	选中“NTP检测”复选框，输入NTP服务器的IP地址，路由器会通过NTP报文来检测与NTP服务器的连通性，有响应认为线路正常
