12500s是否支持跨框远程镜像

支持

您好，请知：

S12500系列支持远程端口镜像。

以下是远程端口镜像的配置举例，请参考：

.5.3  二层远程端口镜像配置举例（非固定反射端口方式）

1. 组网需求

·     在一个二层网络中，Device A通过端口GE4/0/1连接市场部，并通过Trunk端口GE4/0/2与Device B的Trunk端口GE4/0/1相连；Device C通过端口GE4/0/2连接Server，并通过Trunk端口GE4/0/1与Device B的Trunk端口GE4/0/2相连。其中，Device A支持非固定反射端口方式的二层远程端口镜像。

·     通过配置二层远程端口镜像，使Server可以监控所有进、出市场部的报文。

2. 组网图

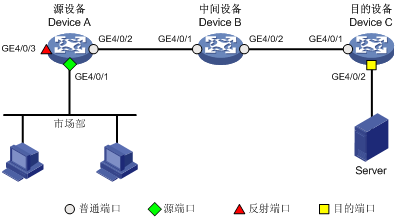

图1-5 二层远程端口镜像配置组网图（非固定反射端口方式）

3. 配置步骤

(1)     配置Device A

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 创建VLAN 2。

[DeviceA] vlan 2

# 关闭VLAN 2的MAC地址学习功能。

[DeviceA-vlan2] mac-address max-mac-count 0

[DeviceA-vlan2] quit

# 配置远程源镜像组1的远程镜像VLAN为VLAN 2，源端口为GE4/0/1，反射端口为GE4/0/3。

[DeviceA] mirroring-group 1 remote-probe vlan 2

[DeviceA] mirroring-group 1 mirroring-port Gigabitethernet 4/0/1 both

[DeviceA] mirroring-group 1 reflector-port Gigabitethernet 4/0/3

# 配置端口GE4/0/2为Trunk口，并允许VLAN 2的报文通过。

[DeviceA] interface Gigabitethernet 4/0/2

[DeviceA-Gigabitethernet 4/0/2] port link-type trunk

[DeviceA-Gigabitethernet 4/0/2] port trunk permit vlan 2

[DeviceA-Gigabitethernet 4/0/2] quit

(2)     配置Device B

# 创建VLAN 2。

<DeviceB> system-view

[DeviceB] vlan 2

# 关闭VLAN 2的MAC地址学习功能。

[DeviceB-vlan2] mac-address max-mac-count 0

[DeviceB-vlan2] quit

# 配置端口GE4/0/1为Trunk口，并允许VLAN 2的报文通过。

[DeviceB] interface Gigabitethernet 4/0/1

[DeviceB-Gigabitethernet 4/0/1] port link-type trunk

[DeviceB-Gigabitethernet 4/0/1] port trunk permit vlan 2

[DeviceB-Gigabitethernet 4/0/1] quit

# 配置端口GE4/0/2为Trunk口，并允许VLAN 2的报文通过。

[DeviceB] interface Gigabitethernet 4/0/2

[DeviceB-Gigabitethernet 4/0/2] port link-type trunk

[DeviceB-Gigabitethernet 4/0/2] port trunk permit vlan 2

[DeviceB-Gigabitethernet 4/0/2] quit

(3)     配置Device C

# 配置端口GE4/0/1为Trunk口，并允许VLAN 2的报文通过。

<DeviceC> system-view

[DeviceC] interface Gigabitethernet 4/0/1

[DeviceC-Gigabitethernet 4/0/1] port link-type trunk

[DeviceC-Gigabitethernet 4/0/1] port trunk permit vlan 2

[DeviceC-Gigabitethernet 4/0/1] quit

# 创建远程目的镜像组1。

[DeviceC] mirroring-group 1 remote-destination

# 创建VLAN 2。

[DeviceC] vlan 2

# 关闭VLAN 2的MAC地址学习功能。

[DeviceC-vlan2] mac-address max-mac-count 0

[DeviceC-vlan2] quit

# 配置远程目的镜像组1的远程镜像VLAN为VLAN 2，目的端口为GE4/0/2，在该端口上关闭生成树协议并将其加入VLAN 2。

[DeviceC] mirroring-group 1 remote-probe vlan 2

[DeviceC] interface Gigabitethernet 4/0/2

[DeviceC-Gigabitethernet 4/0/2] mirroring-group 1 monitor-port

[DeviceC-Gigabitethernet 4/0/2] undo stp enable

[DeviceC-Gigabitethernet 4/0/2] port access vlan 2

[DeviceC-Gigabitethernet 4/0/2] quit

(4)     检验配置效果

配置完成后，用户可以通过Server监控所有进、出市场部的报文。
