S6520X-EI灵活QINQ

2021-01-16提问
  • 0关注
  • 1收藏,894浏览
粉丝:0人 关注:0人

问题描述:

S6520X-EI系列支持灵活QINQ么?怎么配置从同一端口上来的 101-150 VLAN打上新标签1001;201-250 VLAN打上新标签2001;并且透传VLAN 900到上级设备?


组网及组网描述:

接入交换机 每端口一VLAN,101-150 ,201-250,透传到上联汇聚交换机S6520X-EI,汇聚交换机根据上来的VLAN ID,将101-105打上新标签1001,将201-250打上2001,接入交换机上还有个管理VLAN 900需要一直透传,经过汇聚S5620X-EI一直到核心


最佳答案

粉丝:6人 关注:0人

可以支持

参考一下单个vlan的,主要还是用qos匹配对应标签:

创建vlan100

vlan 100



配置下联为Hybrid端口,且允许vlan100的报文通过

interface GigabitEthernet1/0/1

port link-type hybrid

port hybrid vlan 100 untagged

quit



创建流分类规则,将来自SWCvlan10的报文定义为111

traffic classifier 111

if-match customer-vlan-id 10



定义流行为,为报文封装VLAN100的外层VLAN Tag,流行为命名为222

traffic behavior 222

nest top-most vlan-id 100



创建QoS策略,将流分类111和流行为222进行关联,策略命名为333

qos policy 333

classifier 111 behavior 222



在接口启用QinQ功能,并在GigabitEthernet1/0/1端口的接收方向应用A3规则

interface GigabitEthernet 1/0/1

qinq enable

qos apply policy 333 inbound



配置连接运营商端口GigabitEthernet1/0/2Trunk端口,且允许vlan100的报文通过

interface GigabitEthernet 1/0/2

port link-type trunk

port trunk permit vlan 100


暂无评论

2 个回答
粉丝:124人 关注:6人

您好,请知:

可以实现。

以下是qinq的配置举例,请参考:

1.6  QinQ典型配置举例

1.6.1  QinQ配置举例

1. 组网需求

·     公司A的两个分支机构Site 1和Site 2通过运营商网络进行通信,该公司各业务使用的VLAN为VLAN 10~70;公司B的两个分支机构Site 3和Site 4也通过运营商网络进行通信,该公司各业务使用的VLAN为VLAN 30~90。

·     PE 1和PE 2为运营商网络的边缘设备,且二者通过TPID值为0x8200的运营商网络设备进行连接。

·     通过配置,利用运营商提供的VLAN 100使公司A的两个分支机构之间实现互通,利用运营商提供的VLAN 200使公司B的两个分支机构之间实现互通。

2. 组网图

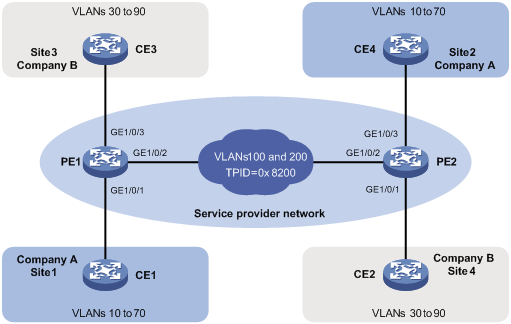

图1-3 QinQ配置组网图



3. 配置步骤

(1)     配置PE 1

·     配置端口GigabitEthernet1/0/1

配置端口为Trunk端口,且允许VLAN 100的报文通过。

<PE1> system-view

[PE1] interface gigabitethernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100

配置端口的缺省VLAN为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

[PE1-GigabitEthernet1/0/1] quit

·     配置端口GigabitEthernet1/0/2

配置端口为Trunk端口,且允许VLAN 100和VLAN 200的报文通过。

[PE1] interface gigabitethernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 200

配置外层VLAN Tag的TPID值为0x8200。

[PE1-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200

[PE1-GigabitEthernet1/0/2] quit

·     配置端口GigabitEthernet1/0/3

配置端口为Trunk端口,且允许VLAN 200的报文通过。

[PE1] interface gigabitethernet 1/0/3

[PE1-GigabitEthernet1/0/3] port link-type trunk

[PE1-GigabitEthernet1/0/3] port trunk permit vlan 200

配置端口的缺省VLAN为VLAN 200。

[PE1-GigabitEthernet1/0/3] port trunk pvid vlan 200

使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/3] qinq enable

[PE1-GigabitEthernet1/0/3] quit

(2)     配置PE 2

·     配置端口GigabitEthernet1/0/1

配置端口为Trunk端口,且允许VLAN 200的报文通过。

<PE2> system-view

[PE2] interface gigabitethernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 200

配置端口的缺省VLAN为VLAN 200。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 200

使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

[PE2-GigabitEthernet1/0/1] quit

·     配置端口GigabitEthernet1/0/2

配置端口为Trunk端口,且允许VLAN 100和VLAN 200的报文通过。

[PE2] interface gigabitethernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 200

配置外层VLAN Tag的TPID值为0x8200。

[PE2-GigabitEthernet1/0/2] qinq ethernet-type service-tag 8200

[PE2-GigabitEthernet1/0/2] quit

·     配置端口GigabitEthernet1/0/3

配置端口为Trunk端口,且允许VLAN 100的报文通过。

[PE2] interface gigabitethernet 1/0/3

[PE2-GigabitEthernet1/0/3] port link-type trunk

[PE2-GigabitEthernet1/0/3] port trunk permit vlan 100

配置端口的缺省VLAN为VLAN 100。

[PE2-GigabitEthernet1/0/3] port trunk pvid vlan 100

使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/3] qinq enable

[PE2-GigabitEthernet1/0/3] quit

(3)     配置公共网络设备

配置运营商网络中PE 1到PE 2之间路径上的设备端口都允许VLAN 100和VLAN 200的报文携带VLAN Tag通过,且这些端口的MTU值至少为1504字节。

1.6.2  VLAN透传配置举例

1. 组网需求

·     某公司的两个分支机构Site 1和Site 2通过运营商网络进行通信,该公司各业务使用的VLAN为VLAN 10~50和VLAN 3000,其中VLAN 3000为企业专线VLAN。

·     PE 1和PE 2为运营商网络的边缘设备。

·     通过配置,使公司使用的VLAN 10~50利用运营商提供的VLAN 100实现互通,VLAN 3000不利用运营商提供的VLAN就能实现互通。

2. 组网图

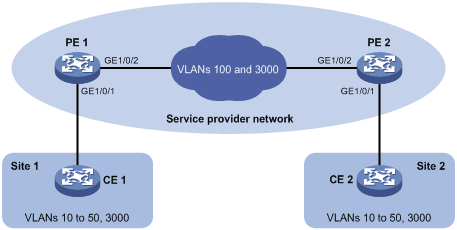

图1-4 VLAN透传配置组网图



3. 配置步骤

(1)     配置PE 1

·     配置端口GigabitEthernet1/0/1

配置端口为Trunk端口,且允许VLAN 100、VLAN 3000的报文通过。

<PE1> system-view

[PE1] interface gigabitethernet 1/0/1

[PE1-GigabitEthernet1/0/1] port link-type trunk

[PE1-GigabitEthernet1/0/1] port trunk permit vlan 100 3000

配置端口的缺省VLAN为VLAN 100。

[PE1-GigabitEthernet1/0/1] port trunk pvid vlan 100

使能端口的QinQ功能。

[PE1-GigabitEthernet1/0/1] qinq enable

配置端口对VLAN 3000的报文进行透传。

[PE1-GigabitEthernet1/0/1] qinq transparent-vlan 3000

[PE1-GigabitEthernet1/0/1] quit

·     配置端口GigabitEthernet1/0/2

配置端口为Trunk端口,且允许VLAN 100和VLAN 3000的报文通过。

[PE1] interface gigabitethernet 1/0/2

[PE1-GigabitEthernet1/0/2] port link-type trunk

[PE1-GigabitEthernet1/0/2] port trunk permit vlan 100 3000

[PE1-GigabitEthernet1/0/2] quit

(2)     配置PE 2

·     配置端口GigabitEthernet1/0/1

配置端口为Trunk端口,且允许VLAN 100、VLAN 3000的报文通过。

<PE2> system-view

[PE2] interface gigabitethernet 1/0/1

[PE2-GigabitEthernet1/0/1] port link-type trunk

[PE2-GigabitEthernet1/0/1] port trunk permit vlan 100 3000

配置端口的缺省VLAN为VLAN 100。

[PE2-GigabitEthernet1/0/1] port trunk pvid vlan 100

使能端口的QinQ功能。

[PE2-GigabitEthernet1/0/1] qinq enable

配置端口对VLAN 3000的报文进行透传。

[PE2-GigabitEthernet1/0/1] qinq transparent-vlan 3000

[PE2-GigabitEthernet1/0/1] quit

·     配置端口GigabitEthernet1/0/2

配置端口为Trunk端口,且允许VLAN 100和VLAN 3000的报文通过。

[PE2] interface gigabitethernet 1/0/2

[PE2-GigabitEthernet1/0/2] port link-type trunk

[PE2-GigabitEthernet1/0/2] port trunk permit vlan 100 3000

[PE2-GigabitEthernet1/0/2] quit

(3)     配置公共网络设备

配置运营商网络中PE 1到PE 2之间路径上的设备端口都允许VLAN 100和VLAN 3000的报文携带VLAN Tag通过,且这些端口的MTU值至少为1504字节。



暂无评论

粉丝:0人 关注:0人

如果从下联多个端口携带的VLAN都是相同的,但是每个下联端口,要给数据包打上不同的外层标签,该怎么实现?比如1口携带的内层标签都是101-105,201-205,对101-105打上1001的外层标签,201-205打上2001的外层标签;2口携带的内层标签也是101-105,201-205,对101-105打上1002的外层标签,201-205打上2002的外层标签,依此类推,这种情况该怎么实现?
