静态路由配置方法求解

网关在三层交换机上吗？如果是的话，交换机默认路由指向路由器，路由器需要写一条回程路由，目标网段是业务终端网段，下一跳指向交换机跟路由器互联接口的IP地址。

您好，请知：

关于静态路由的配置，以下是部署要点，请参考：

1、配置设备间的三层互联。

2、交换机配置默认路由指向到路由器。

3、路由器配置明细路由回指到交换机上的各业务VLAN。

以下是静态路由的配置举例，请参考：

1.6  静态路由典型配置举例

1.6.1  静态路由基本功能配置举例

1. 组网需求

路由器各接口及主机的IP地址和掩码如图1-2所示。要求采用静态路由，使图中任意两台主机之间都能互通。

2. 组网图

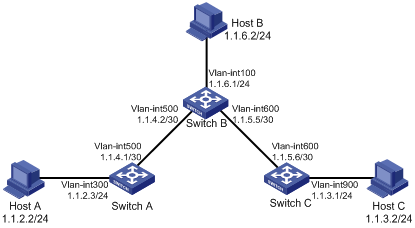

图1-2 静态路由配置组网图

3. 配置步骤

(1)        配置各接口的IP地址（略）

(2)        配置静态路由

# 在Switch A上配置缺省路由。

<SwitchA> system-view

[SwitchA] ip route-static 0.0.0.0 0.0.0.0 1.1.4.2

# 在Switch B上配置两条静态路由。

<SwitchB> system-view

[SwitchB] ip route-static 1.1.2.0 255.255.255.0 1.1.4.1

[SwitchB] ip route-static 1.1.3.0 255.255.255.0 1.1.5.6

# 在Switch C上配置缺省路由。

<SwitchC> system-view

[SwitchC] ip route-static 0.0.0.0 0.0.0.0 1.1.5.5

(3)        配置主机

配置Host A的缺省网关为1.1.2.3，Host B的缺省网关为1.1.6.1，Host C的缺省网关为1.1.3.1，具体配置过程略。

(4)        查看配置结果

# 显示Switch A的IP路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 7       Routes : 7

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

0.0.0.0/0           Static 60   0            1.1.4.2         Vlan500

1.1.2.0/24          Direct 0    0            1.1.2.3         Vlan300

1.1.2.3/32          Direct 0    0            127.0.0.1       InLoop0

1.1.4.0/30          Direct 0    0            1.1.4.1         Vlan500

1.1.4.1/32          Direct 0    0            127.0.0.1       InLoop0

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

# 显示Switch B的IP路由表。

[SwitchB] display ip routing-table

Routing Tables: Public

         Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

1.1.2.0/24          Static 60   0            1.1.4.1         Vlan500

1.1.3.0/24          Static 60   0            1.1.5.6         Vlan600

1.1.4.0/30          Direct 0    0            1.1.4.2         Vlan500

1.1.4.2/32          Direct 0    0            127.0.0.1       InLoop0

1.1.5.4/30          Direct 0    0            1.1.5.5         Vlan600

1.1.5.5/32          Direct 0    0            127.0.0.1       InLoop0

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

1.1.6.0/24          Direct 0    0            1.1.6.1         Vlan100

1.1.6.1/32          Direct 0    0            127.0.0.1       InLoop0

# 在Host B上使用ping命令验证Host A是否可达（假定主机安装的操作系统为Windows XP）。

C:\Documents and Settings\Administrator>ping 1.1.2.2

Pinging 1.1.2.2 with 32 bytes of data:

Reply from 1.1.2.2: bytes=32 time=1ms TTL=255

Reply from 1.1.2.2: bytes=32 time=1ms TTL=255

Reply from 1.1.2.2: bytes=32 time=1ms TTL=255

Reply from 1.1.2.2: bytes=32 time=1ms TTL=255

Ping statistics for 1.1.2.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 1ms, Maximum = 1ms, Average = 1ms

# 在Host B上使用tracert命令验证Host A是否可达。

C:\Documents and Settings\Administrator>tracert 1.1.2.2

Tracing route to 1.1.2.2 over a maximum of 30 hops

  1    <1 ms    <1 ms    <1 ms  1.1.6.1

  2    <1 ms    <1 ms    <1 ms  1.1.4.1

  3     1 ms    <1 ms    <1 ms  1.1.2.2

Trace complete.
