在v7平台web 怎么ACL 策略路由 静态路由 源ip .指定ip怎么设都是显示0.0.0. x

你拍的照片谁能看清？

您好，请知：

图片看不清楚，建议命令行配置。

以下是策略路由的配置举例，请参考：

.5.2  PBR方式接口策略路由典型配置举例

1. 组网需求

通过策略路由控制从Switch A的接口Vlan-interface11接收的报文：

·              指定所有TCP报文的下一跳为1.1.2.2；

·              其它报文仍然按照查找路由表的方式进行转发。

2. 组网图

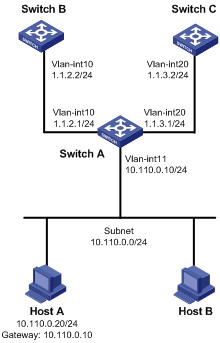

图1-2 基于报文协议类型的转发策略路由的配置举例组网图

3. 配置步骤

(1)      配置Switch A

# 定义访问控制列表ACL 3101，用来匹配TCP报文。

<SwitchA> system-view

[SwitchA] acl number 3101

[SwitchA-acl-adv-3101] rule permit tcp

[SwitchA-acl-adv-3101] quit

# 定义5号节点，指定所有TCP报文的下一跳为1.1.2.2。

[SwitchA] policy-based-route aaa permit node 5

[SwitchA-pbr-aaa-5] if-match acl 3101

[SwitchA-pbr-aaa-5] apply ip-address next-hop 1.1.2.2

[SwitchA-pbr-aaa-5] quit

# 在接口Vlan-interface11上应用转发策略路由，处理此接口接收的报文。

[SwitchA] interface vlan-interface 11

[SwitchA-Vlan-interface11] ip address 10.110.0.10 255.255.255.0

[SwitchA-Vlan-interface11] ip policy-based-route aaa

[SwitchA-Vlan-interface11] quit

# 配置接口Vlan-interface10和Vlan-interface20的IP地址。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 1.1.2.1 255.255.255.0

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.3.1 255.255.255.0

(2)      配置Switch B

# 配置到网段10.110.0.0/24的静态路由。

<SwitchB> system-view

[SwitchB] ip route-static 10.110.0.0 24 1.1.2.1

# 配置接口Vlan-interface10的IP地址。

[SwitchB] interface vlan-interface 10

[SwitchB-Vlan-interface10] ip address 1.1.2.2 255.255.255.0

(3)      配置Switch C

# 配置到网段10.110.0.0/24的静态路由。

<SwitchC> system-view

[SwitchC] ip route-static 10.110.0.0 24 1.1.3.1

# 配置接口Vlan-interface20的IP地址。

[SwitchC] interface vlan-interface 20

[SwitchC-Vlan-interface20] ip address 1.1.3.2 255.255.255.0

(4)      验证配置结果

将Host A的IP地址配置为10.110.0.20/24，网关地址配置为10.110.0.10。

从Host A上Telnet Switch B，结果成功。

从Host A上Telnet Switch C，结果失败。

从Host A上ping Switch C，结果成功。

由于Telnet使用的是TCP协议，ping使用的是ICMP协议，所以由以上结果可证明：从Switch A的接口Vlan-interface11接收的TCP报文的下一跳为1.1.2.2，接口Vlan-interface20不转发TCP报文，但可以转发非TCP报文，策略路由设置成功。
