cisco的语音网关和语音电话怎么对接？

您好，请知：

可参考如下VOICE VLAN的配置举例：

4.10  Voice VLAN典型配置举例

4.10.1  自动模式下Voice VLAN的配置举例

1. 组网需求

·     IP phone A的MAC地址为0011-1100-0001，下行连接PC A（MAC地址为0022-1100-0002），上行连接到Device A的GigabitEthernet1/0/1端口。

·     IP phone B的MAC地址为0011-2200-0001，下行连接PC B（MAC地址为0022-2200-0002），上行连接到Device A的GigabitEthernet1/0/2端口。

·     Device A使用Voice VLAN 2传输IP phone A产生的语音报文；使用Voice VLAN 3传输IP phone B产生的语音报文。

·     GigabitEthernet1/0/1和GigabitEthernet1/0/2工作在自动模式，如果它们在30分钟内没有收到语音流，就将相应的Voice VLAN老化。

2. 组网图

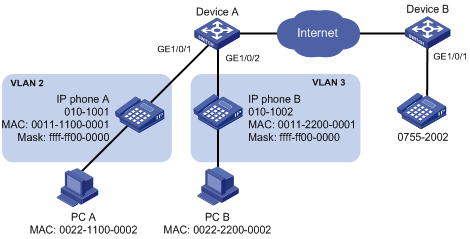

图4-6 配置自动模式下Voice VLAN组网图

3. 配置步骤

# 创建VLAN 2和VLAN 3。

<DeviceA> system-view

[DeviceA] vlan 2 to 3

 Please wait... Done.

# 设置Voice VLAN的老化时间为30分钟。

[DeviceA] voice vlan aging 30

# 由于GigabitEthernet1/0/1端口可能会同时收到语音和数据两种流量，为了保证语音报文的质量以及带宽的高效利用，设置Voice VLAN工作在安全模式，即Voice VLAN只用于传输语音报文。（此步骤可省略，缺省情况下，Voice VLAN工作在安全模式）

[DeviceA] voice vlan security enable

# 设置允许通过的OUI地址为MAC地址前缀为0011-1100-0000和0011-2200-0000，即当报文的前缀为0011-1100-0000或0011-2200-0000时，Device A会把它当成语音报文来处理。

[DeviceA] voice vlan mac-address 0011-1100-0001 mask ffff-ff00-0000 description IP phone A

[DeviceA] voice vlan mac-address 0011-2200-0001 mask ffff-ff00-0000 description IP phone B

# 将端口GigabitEthernet1/0/1设定为Hybrid端口。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] port link-type hybrid

# 将端口GigabitEthernet1/0/1上Voice VLAN的工作模式设置为自动模式。（可选，缺省情况下，端口的Voice VLAN工作在自动模式。）

[DeviceA-GigabitEthernet1/0/1] voice vlan mode auto

# 使能端口Voice VLAN功能。

[DeviceA-GigabitEthernet1/0/1] voice vlan 2 enable

[DeviceA-GigabitEthernet1/0/1] quit

# 在GigabitEthernet1/0/2上进行相应的配置。

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] port link-type hybrid

[DeviceA-GigabitEthernet1/0/2] voice vlan mode auto

[DeviceA-GigabitEthernet1/0/2] voice vlan 3 enable

4. 显示和验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

<DeviceA> display voice vlan oui

Oui Address     Mask            Description

0001-e300-0000  ffff-ff00-0000  Siemens phone

0003-6b00-0000  ffff-ff00-0000  Cisco phone

0004-0d00-0000  ffff-ff00-0000  Avaya phone

0011-1100-0000  ffff-ff00-0000  IP phone A

0011-2200-0000  ffff-ff00-0000  IP phone B

0060-b900-0000  ffff-ff00-0000  Philips/NEC phone

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3com phone

# 显示当前Voice VLAN的状态。

<DeviceA> display voice vlan state

 Maximum of Voice VLANs: 8

 Current Voice VLANs: 2

 Voice VLAN security mode: Security

 Voice VLAN aging time: 30 minutes

 Voice VLAN enabled port and its mode:

PORT                        VLAN        MODE        COS        DSCP

 --------------------------------------------------------------------

GigabitEthernet1/0/1          2           AUTO        6          46

GigabitEthernet1/0/2          3           AUTO        6          46

4.10.2  手动模式下Voice VLAN的配置举例

1. 组网需求

·     创建VLAN 2为Voice VLAN，只允许语音报文通过。

·     IP Phone类型为Untagged，接入端口是Hybrid类型端口GigabitEthernet1/0/1。

·     端口GigabitEthernet1/0/1工作在手动模式，且允许OUI地址是0011-2200-0000、掩码是ffff-ff00-0000的语音报文通过，描述字符为test。

2. 组网图

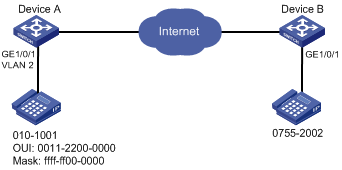

图4-7 配置手动模式下Voice VLAN组网图

3. 配置步骤

# 设置Voice VLAN为安全模式，使得Voice VLAN端口只允许合法的语音报文通过。（可选，系统缺省为安全模式）

<DeviceA> system-view

[DeviceA] voice vlan security enable

# 设置OUI地址0011-2200-0000是Voice VLAN的合法地址。

[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test

# 创建VLAN 2。

[DeviceA] vlan 2

[DeviceA-vlan2] quit

# 设置端口GigabitEthernet1/0/1工作在手动模式。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] undo voice vlan mode auto

# 设置端口GigabitEthernet1/0/1为Hybrid类型。

[DeviceA-GigabitEthernet1/0/1] port link-type hybrid

# 设置Voice VLAN是端口GigabitEthernet1/0/1的缺省VLAN，且在该端口允许通过的Untagged VLAN列表中。

[DeviceA-GigabitEthernet1/0/1] port hybrid pvid vlan 2

[DeviceA-GigabitEthernet1/0/1] port hybrid vlan 2 untagged

# 使能端口GigabitEthernet1/0/1的Voice VLAN功能。

[DeviceA-GigabitEthernet1/0/1] voice vlan 2 enable

4. 显示与验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

<DeviceA> display voice vlan oui

Oui Address     Mask            Description

0001-e300-0000  ffff-ff00-0000  Siemens phone

0003-6b00-0000  ffff-ff00-0000  Cisco phone

0004-0d00-0000  ffff-ff00-0000  Avaya phone

0011-2200-0000  ffff-ff00-0000  test

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

0060-b900-0000  ffff-ff00-0000  Philips/NEC phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3com phone

# 显示当前Voice VLAN的状态。

<DeviceA> display voice vlan state

Maximum of Voice VLANs: 8

 Current Voice VLANs: 1

 Voice VLAN security mode: Security

 Voice VLAN aging time: 1440 minutes

 Voice VLAN enabled port and its mode:

 PORT                        VLAN        MODE        COS        DSCP

 --------------------------------------------------------------------

 GigabitEthernet1/0/1        2          MANUAL        6          46
