这个型号的交换机如何配置VLAN。
配置VLAN的程序和手册
(0)
最佳答案
您好,请知:
以下是VLAN的配置说明及用户手册链接:
本章将介绍如何通过配置程序来配置交换机,包括以下内容:端口设置、VLAN设置、优先级设置以及流量控制。
S1508L、S1516L除了在端口数量上有所不同,其他配置方法大致相同,为简化描述,下面均以S1508L为例进行描述。有差别的地方会进行特别说明。
在配置过程中,请勿拔出配置线缆。
登录配置程序后,即出现端口设置界面,如下图所示。

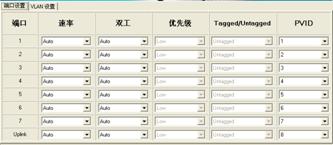

图4-1 配置主界面-端口设置
您可以在端口设置界面对交换机的端口进行设置,包括交换机各个端口的速率、双工、优先级、标记(Tagged/Untagged)、PVID等。
表4-1 端口设置选项描述
选项 | 描述 |
速率 | 为端口选择速率。缺省为Auto,表示为连接的端口自动协商确定工作速率。可选值有Auto、10M、100M |
双工 | 为端口选择双工模式。缺省为Auto,表示为连接的端口自动协商确定双工模式。可选值有Auto、Full Duplex(全双工)、Half Duplex(半双工) |
优先级 | 为端口选择优先级。缺省为Low,可选值为Low(低优先级)、High(高优先级)。此项只有在启用了优先级功能后才可选。如何启用优先级功能请参见“4.2.2 优先级设置” |
Tagged / Untagged | 选择是否为出此端口的报文打上标记。缺省为Untagged,表示出端口的报文都被去掉tag标记。可选值为Tagged,Untagged。此项只有在当前VLAN状态为802.1Q VLAN时才可选。如何选择VLAN状态请参见“4.2.1 VLAN高级设置” |
PVID | 端口的缺省VLAN ID。此项可为端口选择缺省的VID。该选项与VID设置有关,VID的设置请参见“4.2.1 VLAN高级设置” |
与S1508L不同,S1516L的配置软件将速率和双工合在一起配置,有五个选项可供选择:Auto、100M/FullDuplex、100M/HalfDuplex、10M/FullDuplex、10M/HalfDuplex。
端口的带标记(Tagged/Untagged)状态请以高级配置中的端口设置为准。
VLAN是一种将局域网内的设备逻辑地而不是物理地划分成一个个网段,从而实现虚拟工作组的技术。使用VLAN技术,您无需改变物理布线和连接,就可以将一个物理的局域网逻辑地划分成不同的广播域(即VLAN),使网络构建和维护更为方便。
在配置主界面上单击“VLAN设置”页签,进入VLAN设置界面,如下图所示。

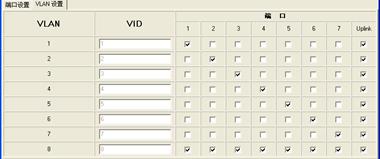

图4-2 配置主界面-VLAN设置
表4-2 VLAN设置选项描述
选项 | 描述 |
VLAN | VLAN的组号 |
VID | 对应VLAN组的VLAN ID,可输入VID的取值范围为1~4094,必须为整数。此项只有在当前VLAN状态为802.1Q VLAN时才可写。如何选择VLAN状态请参见“4.2.1 VLAN高级设置” |
端口 | 通过选中复选框来配置该端口属于哪几组VLAN |
选择[高级设置/高级设置/常规设置]菜单项,进入如下界面,可以对VLAN、优先级及流控功能进行设置。
图4-3 高级设置-常规设置
S1508L支持两种VLAN:802.1Q VLAN和Port-based VLAN。下面详细介绍如何设置VLAN。在设置之前,请先选中“VLAN启用”单选按钮,启用VLAN功能。缺省情况下Port-based VLAN生效。
基于端口的VLAN,即通过端口来划分VLAN,属于同一个VLAN的端口能互相通信,不同VLAN的端口二层隔离。这种VLAN设置比较简单:
(1) 选中“启用VLAN”单选按钮,启用VLAN功能。
(2) 如图4-3所示,在“VLAN类型”下拉列表框中选择“Port-based VLAN”。
(3) 选择主界面上的“VLAN设置”页签,可通过选中“端口”项下的复选框配置端口与VLAN之间的关系。缺省情况下,端口1~7相互隔离且与Uplink端口各组成一个VLAN。
一般情况下,各端口需要通过Uplink端口与上级网络进行通信,所以请配置各个端口所属的VLAN均包含Uplink端口。
由IEEE 802.1Q协议定义的VLAN,通过识别报文中的Tag标记(包括802.1p优先级和VLAN ID等信息)来对报文进行处理。
配置步骤如下述:
(1) 选中“启用VLAN”单选按钮,启用VLAN功能。
(2) 选择VLAN类型。如图4-3所示,在“VLAN类型”下拉列表框中选择“802.1Q VLAN”。
(3) 端口设置。此时配置主界面上端口的“Tagged/Untagged” 下拉列表框选项可选,您可以将端口设置为Tagged或Untagged。
(4) VLAN设置。配置主界面上的“VLAN设置”页签中的VID可写,您可以将VID设置为取值范围为1~4094的整数。并可通过选中“端口”项下的复选框配置端口与VLAN之间的关系。
(5) 端口高级设置。选择[高级设置/高级设置/端口设置]菜单项,如图4-4所示,“Tag”下拉列表框选项可选。如果您在主界面将端口设置成为了“Tagged”,那么有三个可选项:Tagged,VLAN透传,VID强制替代;如果您将端口设置成了“Untagged”,那么只有两个可选项:Untagged,VLAN透传。

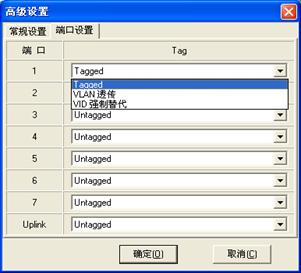

图4-4 高级配置-端口设置
· Tagged:表示将出端口的报文打上tag标记;
· Untagged:表示将出端口的报文都去掉tag标记;
· VLAN透传:特殊应用。选择此项后,对于出端口的所有报文,端口不做任何改变,直接转发。该功能主要用于端口级联交换机等网络设备;
· VID强制替代:特殊应用。将出端口的报文强制替代为入端口的PVID。一般用于设置Uplink端口,端口1~7发送到Uplink端口的报文中的VID被强制替换为各端口的PVID。
S1516L不支持VID强制替代功能。
https://www.h3c.com/cn/d_201706/1009877_30005_0.htm
