问题描述：
华三LS-3552TP-EA交换机指定端口可以设置dhcp吗？怎么设？
组网及组网描述：
- 2021-01-28提问
- 举报
-
(0)
最佳答案
可以
2.13.2 动态分配地址典型配置举例
1. 组网需求
· 作为DHCP服务器的Switch A为网段10.1.1.0/24中的客户端动态分配IP地址，该地址池网段分为两个子网网段：10.1.1.0/25和10.1.1.128/25；
· Switch A的两个VLAN接口，VLAN接口1和VLAN接口2的地址分别为10.1.1.1/25和10.1.1.129/25；
· 10.1.1.0/25网段内的地址租用期限为10天12小时，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，WINS服务器地址为10.1.1.4/25，网关的地址为10.1.1.126/25；
· 10.1.1.128/25网段内的地址租用期限为5天，域名后缀为***.***，DNS服务器地址为10.1.1.2/25，无WINS服务器地址，网关的地址为10.1.1.254/25。
· 10.1.1.0/25网段与10.1.1.128/25网段的域名后缀、DNS服务器地址相同，可以只配置10.1.1.0/24网段的域名后缀和DNS服务器地址，10.1.1.0/25网段与10.1.1.128/25网段继承10.1.1.0/24网段的配置。
2. 组网图

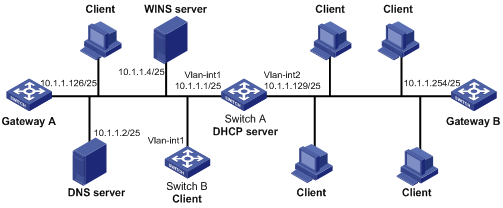

图2-2 DHCP组网图
3. 配置步骤
(1) 配置端口所属VLAN及对应VLAN接口的IP地址（略）
(2) 配置DHCP服务
# 使能DHCP服务。
<SwitchA> system-view
[SwitchA] dhcp enable
# 配置VLAN接口1和VLAN接口2工作在DHCP服务器模式。
[SwitchA] interface vlan-interface 1
[SwitchA-Vlan-interface1] dhcp select server global-pool
[SwitchA-Vlan-interface1] quit
[SwitchA] interface vlan-interface 2
[SwitchA-Vlan-interface2] dhcp select server global-pool
[SwitchA-Vlan-interface2] quit
# 配置不参与自动分配的IP地址（DNS服务器、WINS服务器和网关地址）。
[SwitchA] dhcp server forbidden-ip 10.1.1.2
[SwitchA] dhcp server forbidden-ip 10.1.1.4
[SwitchA] dhcp server forbidden-ip 10.1.1.126
[SwitchA] dhcp server forbidden-ip 10.1.1.254
# 配置DHCP地址池0的共有属性（网段、客户端域名后缀、DNS服务器地址）。
[SwitchA] dhcp server ip-pool 0
[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0
[SwitchA-dhcp-pool-0] domain-name ***.***
[SwitchA-dhcp-pool-0] dns-list 10.1.1.2
[SwitchA-dhcp-pool-0] quit
# 配置DHCP地址池1的属性（网段、网关、地址租用期限、WINS服务器地址）。
[SwitchA] dhcp server ip-pool 1
[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.128
[SwitchA-dhcp-pool-1] gateway-list 10.1.1.126
[SwitchA-dhcp-pool-1] expired day 10 hour 12
[SwitchA-dhcp-pool-1] nbns-list 10.1.1.4
[SwitchA-dhcp-pool-1] quit
# 配置DHCP地址池2的属性（网段、地址租用期限、网关）。
[SwitchA] dhcp server ip-pool 2
[SwitchA-dhcp-pool-2] network 10.1.1.128 mask 255.255.255.128
[SwitchA-dhcp-pool-2] expired day 5
[SwitchA-dhcp-pool-2] gateway-list 10.1.1.254
(3) 验证配置结果
配置完成后，10.1.1.0/25和10.1.1.128/25网段的客户端可以从DHCP服务器Switch A申请到相应网段的IP地址和网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。
- 2021-01-28回答
- 评论(0)
- 举报
-
(0)
您好，请知：
以下是DHCP的配置命令，请参考：
[H3C]sysname SW1
在交换机分别创建VLAN 10、VLAN 20：
[SW1]vlan 10
[SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]quit
VLAN 10的IP设置为：192.168.10.1 255.255.255.0：
[SW1]int vlan 10
[SW1-Vlan-interface10]ip address 192.168.10.1 24
[SW1-Vlan-interface10]quit
VLAN 20的IP设置为：192.168.20.1 255.255.255.0：
[SW1]int vlan 20
[SW1-Vlan-interface20]ip address 192.168.20.1 24
[SW1-Vlan-interface20]quit
将GI1/0/1端口划分到VLAN 10：
[SW1]int gi 1/0/1
[SW1-GigabitEthernet1/0/1]port link-type access
[SW1-GigabitEthernet1/0/1]port access vlan 10
[SW1-GigabitEthernet1/0/1]quit
将GI1/0/2端口划分到VLAN 20：
[SW1]int gi 1/0/2
[SW1-GigabitEthernet1/0/2]port link-type access
[SW1-GigabitEthernet1/0/2]port access vlan 20
[SW1-GigabitEthernet1/0/2]quit
开启DHCP功能：
[SW1]dhcp enable
创建DHCP地址池，命名为VLAN10，分配网段、子网掩码、默认网关、DNS：
[SW1]dhcp server ip-pool vlan10
[SW1-dhcp-pool-vlan10]network 192.168.10.0 mask 255.255.255.0
[SW1-dhcp-pool-vlan10]gateway-list 192.168.10.1
[SW1-dhcp-pool-vlan10]dns-list 114.114.114.114
[SW1-dhcp-pool-vlan10]quit
[SW1]
创建DHCP地址池，命名为VLAN20，分配网段、子网掩码、默认网关、DNS：
[SW1]dhcp server ip-pool vlan20
[SW1-dhcp-pool-vlan20]network 192.168.20.0 mask 255.255.255.0
[SW1-dhcp-pool-vlan20]gateway-list 192.168.20.1
[SW1-dhcp-pool-vlan20]dns-list 114.114.114.114
[SW1-dhcp-pool-vlan20]quit
