交换机堆叠

您好，请知：

以下是IRF的配置举例，请参考：

https://www.h3c.com/cn/d_201708/1018599_30005_0.htm#_Toc488338215

1.13  IRF典型配置举例

1.13.1  IRF典型配置举例（LACP MAD检测方式）

1. 组网需求

由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

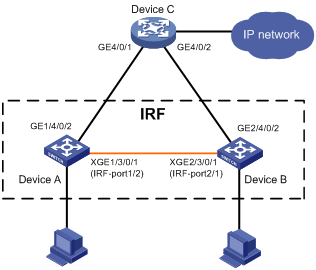

图1-17 IRF典型配置组网图（LACP MAD检测方式）

3. 配置思路

·     Device A提供的接入端口数目已经不能满足网络需求，需要另外增加一台设备Device B。（本文以两台设备组成IRF为例，在实际组网中可以根据需要，将多台设备组成IRF，配置思路和配置步骤与本例类似）

·     鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在Device A和Device B上配置IRF功能）。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为接入层设备较多，我们采用LACP MAD检测。

4. 配置步骤

(1)     配置Device A

# 配置Device A的成员编号为1，创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 1

[Sysname] irf-port 2

[Sysname-irf-port2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备重启后Device A组成了只有一台成员设备的IRF。

(2)     配置Device B

# 配置Device B的成员编号为2，创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 2

[Sysname] irf-port 1

[Sysname-irf-port1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port1] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 参照图1-17进行物理连线。

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备B重启后与设备A形成IRF。

(3)     配置LACP MAD检测

# 设置IRF域编号为1。

<Sysname> system-view

[Sysname] irf domain 1

# 创建一个动态聚合接口，并开启LACP MAD检测功能。

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] mad enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

The assigned  domain ID is: 1

MAD LACP only enable on dynamic aggregation interface.

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口1/4/0/2和2/4/0/2，专用于Device A和Device B实现LACP MAD检测。

[Sysname] interface gigabitethernet 1/4/0/2

[Sysname-GigabitEthernet1/4/0/2] port link-aggregation group 2

[Sysname-GigabitEthernet1/4/0/2] quit

[Sysname] interface gigabitethernet 2/4/0/2

[Sysname-GigabitEthernet2/4/0/2] port link-aggregation group 2

(4)     配置中间设备Device C

Device C作为中间设备来转发、处理LACP协议报文，协助Device A和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持LACP协议扩展功能的交换机即可。

# 创建一个动态聚合接口。

<Sysname> system-view

[Sysname] interface bridge-aggregation 2

[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic

[Sysname-Bridge-Aggregation2] quit

# 在聚合接口中添加成员端口GigabitEthernet4/0/1和GigabitEthernet4/0/2，用于帮助LACP MAD检测。

[Sysname] interface gigabitethernet 4/0/1

[Sysname-GigabitEthernet4/0/1] port link-aggregation group 2

[Sysname-GigabitEthernet4/0/1] quit

[Sysname] interface gigabitethernet 4/0/2

[Sysname-GigabitEthernet4/0/2] port link-aggregation group 2

1.13.2  IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

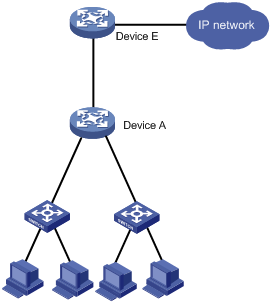

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

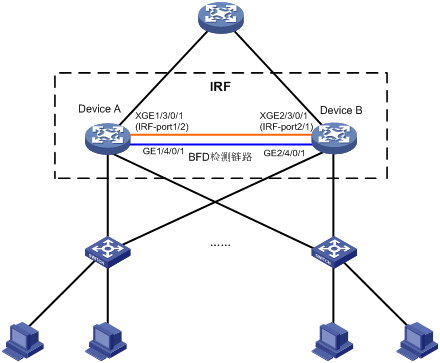

图1-18 IRF典型配置组网图（BFD MAD检测方式）

3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在Device A和Device B上配置IRF功能），接入层设备通过聚合双链路上行。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用BFD MAD检测方式来监测IRF的状态。

4. 配置步骤

(1)     配置Device A

# 设置Device A的成员编号为1，创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 1

[Sysname] irf-port 2

[Sysname-irf-port2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备重启后Device A组成了只有一台成员设备的IRF。

(2)     配置Device B

# 配置Device B的成员编号为2，创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 2

[Sysname] irf-port 1

[Sysname-irf-port1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port1] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 参照图1-18进行物理连线。

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备B重启后与设备A形成IRF。

(3)     配置BFD MAD检测

# 修改IRF链路down延迟上报时间为0。

<Sysname> system-view

[Sysname] irf link-delay 0

# 创建VLAN 3，并将Device A（成员编号为1）上的端口1/4/0/1和Device B（成员编号为2）上的端口2/4/0/1加入VLAN中。

[Sysname] vlan 3

[Sysname-vlan3] port gigabitethernet 1/4/0/1 gigabitethernet 2/4/0/1

[Sysname-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] mad bfd enable

[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[Sysname-Vlan-interface3] quit

# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/4/0/1和GigabitEthernet2/4/0/1上关闭生成树协议。

[Sysname] interface gigabitethernet 1/4/0/1

[Sysname-gigabitethernet-1/4/0/1] undo stp enable

[Sysname-gigabitethernet-1/4/0/1] quit

[Sysname] interface gigabitethernet 2/4/0/1

[Sysname-gigabitethernet-2/4/0/1] undo stp enable

1.13.3  IRF典型配置举例（ARP MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

图1-19 IRF典型配置组网图（ARP MAD检测方式）

3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在Device A和Device B上配置IRF功能），IRF通过双链路上行。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用ARP MAD检测方式来监测IRF的状态，复用链路上行传递ARP MAD报文。为防止环路发生，在IRF和Device C上启用生成树功能。

4. 配置步骤

(1)     配置Device A

# 设置Device A的成员编号为1，创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 1

[Sysname] irf-port 2

[Sysname-irf-port2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备重启后Device A组成了只有一台成员设备的IRF。

(2)     配置Device B

# 配置Device B的成员编号为2，创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 2

[Sysname] irf-port 1

[Sysname-irf-port1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port1] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 参照图1-19进行物理连线。

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备B重启后与设备A形成IRF。

(3)     配置ARP MAD检测

# 在IRF上全局开启生成树协议，并配置MST域，以防止环路的发生。

<Sysname> system-view

[Sysname] stp global enable

[Sysname] stp region-configuration

[Sysname-mst-region] region-name arpmad

[Sysname-mst-region] instance 1 vlan 3

[Sysname-mst-region] active region-configuration

[Sysname-mst-region] quit

# 将IRF配置为MAC地址立即改变。

[Sysname] undo irf mac-address persistent

# 设置IRF域编号为1。

[Sysname] irf domain 1

# 创建VLAN 3，并将Device A（成员编号为1）上的端口1/4/0/2和Device B（成员编号为2）上的端口2/4/0/2加入VLAN中。

[Sysname] vlan 3

[Sysname-vlan3] port gigabitethernet 1/4/0/2 gigabitethernet 2/4/0/2

[Sysname-vlan3] quit

# 创建VLAN-interface3，并在该接口下配置IP地址，开启ARP MAD功能。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] mad arp enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

[Sysname-Vlan-interface3] ip address 192.168.2.1 24

(4)     配置中间设备Device C

Device C作为中间设备来转发、处理免费ARP报文，协助Device A和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持ARP功能的交换机即可。

# 在全局开启生成树协议，并配置MST域，以防止环路的发生。

<DeviceC> system-view

[DeviceC] stp global enable

[DeviceC] stp region-configuration

[DeviceC-mst-region] region-name arpmad

[DeviceC-mst-region] instance 1 vlan 3

[DeviceC-mst-region] active region-configuration

[DeviceC-mst-region] quit

# 创建VLAN 3，并将端口GigabitEthernet4/0/1和GigabitEthernet4/0/2加入VLAN 3中，用于转发ARP MAD报文。

[DeviceC] vlan 3

[DeviceC-vlan3] port gigabitethernet 4/0/1 gigabitethernet 4/0/2

[DeviceC-vlan3] quit

1.13.4  IRF典型配置举例（ND MAD检测方式）

1. 组网需求

IPv6网络中，由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

图1-20 IRF典型配置组网图（ND MAD检测方式）

3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在Device A和Device B上配置IRF功能），IRF通过双链路上行。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用ND MAD检测方式来监测IRF的状态，复用链路上行传递ND MAD报文。为防止环路发生，在IRF和Device C上启用生成树功能。

4. 配置步骤

(1)     配置Device A

# 设置Device A的成员编号为1，创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 1

[Sysname] irf-port 2

[Sysname-irf-port2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备重启后Device A组成了只有一台成员设备的IRF。

(2)     配置Device B

# 配置Device B的成员编号为2，创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

<Sysname> system-view

[Sysname] irf member 2

[Sysname] irf-port 1

[Sysname-irf-port1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port1] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] quit

<Sysname> save

# 参照图1-20进行物理连线。

# 将设备的运行模式切换到IRF模式。

<Sysname> system-view

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备B重启后与设备A形成IRF。

(3)     配置ND MAD检测

# 在IRF上全局开启生成树协议，并配置MST域，以防止环路的发生。

<Sysname> system-view

[Sysname] stp global enable

[Sysname] stp region-configuration

[Sysname-mst-region] region-name ndmad

[Sysname-mst-region] instance 1 vlan 3

[Sysname-mst-region] active region-configuration

[Sysname-mst-region] quit

# 将IRF配置为桥MAC立即改变。

[Sysname] undo irf mac-address persistent

# 设置IRF域编号为1。

[Sysname] irf domain 1

# 创建VLAN 3，并将Device A（成员编号为1）上的端口GigabitEthernet1/4/0/2和Device B（成员编号为2）上的端口GigabitEthernet2/4/0/2加入VLAN 3中。

[Sysname] vlan 3

[Sysname-vlan3] port gigabitethernet 1/4/0/2 gigabitethernet 2/4/0/2

[Sysname-vlan3] quit

# 创建VLAN-interface3，并配置IPv6地址，开启ND MAD检测功能。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] ipv6 address 2001::1 64

[Sysname-Vlan-interface3] mad nd enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

(4)     配置中间设备Device C

Device C作为中间设备来转发、处理ND报文，协助Device A和Device B进行多Active检测。从节约成本的角度考虑，使用一台支持ND功能的交换机即可。

# 在全局开启生成树协议，并配置MST域，以防止环路的发生。

<DeviceC> system-view

[DeviceC] stp global enable

[DeviceC] stp region-configuration

[DeviceC-mst-region] region-name ndmad

[DeviceC-mst-region] instance 1 vlan 3

[DeviceC-mst-region] active region-configuration

[DeviceC-mst-region] quit

# 创建VLAN 3，并将端口GigabitEthernet4/0/1和GigabitEthernet4/0/2加入VLAN 3中，用于转发ND MAD报文。

[DeviceC] vlan 3

[DeviceC-vlan3] port gigabitethernet 4/0/1 gigabitethernet 4/0/2

[DeviceC-vlan3] quit

1.13.5  将成员设备从IRF模式恢复到独立运行模式配置举例

1. 组网需求

如图1-21所示，IRF已经稳定运行，Device A和Device B是IRF的成员设备。现因网络调整，需要将Device A和Device B从IRF模式下恢复到独立运行模式待用。

2. 组网图

图1-21 将成员设备从IRF模式恢复到独立运行模式组网图

3. 配置思路

(1)     断开IRF连接。可以直接将IRF物理连接线缆拔出也可以使用命令行关闭主设备上所有的IRF物理端口。本举例采用命令行关闭的方式。

(2)     IRF分裂后，分别将两台成员设备从IRF模式切换到独立运行模式。

4. 配置步骤

(1)     确定主设备。

<IRF> display irf

MemberID  Slot  Role   Priority   CPU-Mac         Description

 *+1    0     Master   1          00e0-fc0f-8C01  DeviceA

   1    1     Standby  1          00e0-fc0f-8c02  DeviceA

   2    0     Standby  1          00e0-fc0f-15e1  DeviceB

   2    1     Standby  1          00e0-fc0f-15e2  DeviceB

--------------------------------------------------

 * indicates the device is the master.

 + indicates the device through which the user logs in.

 The Bridge MAC of the IRF is: 0000-fc00-313e

 Auto upgrade                : no

 Mac persistent              : always

 Domain ID                   : 0

 Auto merge                  : yes

 IRF mode                    : normal

通过以上显示信息可以看出，Device A是主设备。

(2)     断开IRF连接：手工关闭主设备（Device A）的IRF物理端口Ten-Gigabitethernet 1/3/0/1。（本举例中只有一条IRF物理链路，如果有多条，则需要手工关闭所有的IRF物理端口）

<IRF> system-view

[IRF] interface ten-gigabitethernet 1/3/0/1

[IRF-Ten-Gigabitethernet1/3/0/1] shutdown

[IRF-Ten-Gigabitethernet1/3/0/1] quit

(3)     将Device A的运行模式切换到独立运行模式。

[IRF] undo chassis convert mode

 The device will switch to stand-alone mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/vrpcfg.cfg to make it available in stand-alone mode? [Y/N]:y

 Please wait.............

 Saving the converted configuration file to main board succeeded.

Chassis 1 Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

Device A自动重启来完成模式的切换。

(4)     登录Device B后，将Device B的运行模式切换到独立运行模式。

<IRF> system-view

[IRF] undo chassis convert mode

 The device will switch to stand-alone mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/vrpcfg.cfg to make it available in stand-alone mode? [Y/N]:y

 Please wait.............

 Saving the converted configuration file to main board succeeded.

Chassis 2 Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

Device B自动重启来完成模式的切换。

1.13.6  四台设备形成IRF典型配置举例

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求（如图1-22）。现在需要另增三台设备，将这四台设备组成一个IRF（如图1-23）。使网络易管理、易维护。

2. 组网图

图1-22 配置IRF之前的组网图

图1-23 将Device A改为IRF后的组网图

3. 配置思路

·     分别配置四台成员设备的成员编号、优先级、IRF端口；

·     将四台设备切换到IRF模式。

4. 配置步骤

(1)     配置Device A

# 设置Device A的成员编号为1，成员优先级为12。

<Sysname> system-view

[Sysname] irf member 1

[Sysname] irf priority 12

# 创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/2绑定。

[Sysname] irf-port 1

[Sysname-irf-port 1] port group interface ten-gigabitethernet 3/0/2

[Sysname-irf-port 1] quit

# 创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

[Sysname] irf-port 2

[Sysname-irf-port 2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port 2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] save

# 将设备的运行模式切换到IRF模式。

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备重启后Device A形成了只有一台成员设备的IRF。

(2)     配置Device B

# 配置Device B的成员编号为2，成员优先级为26。

<Sysname> system-view

[Sysname] irf member 2

[Sysname] irf priority 26

# 创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

[Sysname] irf-port 1

[Sysname-irf-port 1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port 1] quit

# 创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/2绑定。

[Sysname] irf-port 2

[Sysname-irf-port 2] port group interface ten-gigabitethernet 3/0/2

[Sysname-irf-port 2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] save

# 参照图1-23进行物理连线。

# 将设备的运行模式切换到IRF模式。

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备B重启后与设备A形成IRF。

(3)     配置Device C

# 配置Device C的成员编号为3，成员优先级为6。

<Sysname> system-view

[Sysname] irf member 3

[Sysname] irf priority 6

# 创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/2绑定。

[Sysname] irf-port 1

[Sysname-irf-port 1] port group interface ten-gigabitethernet 3/0/2

[Sysname-irf-port 1] quit

# 创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

[Sysname] irf-port 2

[Sysname-irf-port 2] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port 2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] save

# 参照图1-23进行物理连线。

# 将设备的运行模式切换到IRF模式。

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备C重启后与设备A、设备B形成IRF。

(4)     配置Device D

# 配置Device B的成员编号为4，成员优先级为2。

<Sysname> system-view

[Sysname] irf member 4

[Sysname] irf priority 2

# 创建IRF端口1，并将它与物理端口Ten-GigabitEthernet3/0/1绑定。

[Sysname] irf-port 1

[Sysname-irf-port 1] port group interface ten-gigabitethernet 3/0/1

[Sysname-irf-port 1] quit

# 创建IRF端口2，并将它与物理端口Ten-GigabitEthernet3/0/2绑定。

[Sysname] irf-port 2

[Sysname-irf-port 2] port group interface ten-gigabitethernet 3/0/2

[Sysname-irf-port 2] quit

# 将当前配置保存到下次启动配置文件。

[Sysname] save

# 参照图1-23进行物理连线。

# 将设备的运行模式切换到IRF模式。

[Sysname] chassis convert mode irf

The device will switch to IRF mode and reboot. You are recommended to save the current running configuration and specify the configuration file for the next startup. Continue? [Y/N]:y

 Do you want to convert the content of the next startup configuration file flash:/startup.cfg to make it available in IRF mode? [Y/N]:y

 Please wait...

 Saving the converted configuration file to the main board succeeded.

Slot 1:

 Saving the converted configuration file succeeded.

 Now rebooting, please wait...

设备D重启后与设备A、设备B和设备C形成IRF。
