F1005和F1020防火墙能够搭建VRRP吗

可以的

您好，请知：

可以配置VRRP。

以下是VRRP的配置举例，请参考：

1.5  基于IPv4的VRRP典型配置举例

1.5.1  VRRP单备份组配置举例

1. 组网需求

·              Host A需要访问Internet上的Host B，Host A的缺省网关为202.38.160.111/24；

·              Switch A和Switch B属于虚拟IP地址为202.38.160.111/24的备份组1；

·              当Switch A正常工作时，Host A发送给Host B的报文通过Switch A转发；当Switch A出现故障时，Host A发送给Host B的报文通过Switch B转发。

2. 组网图

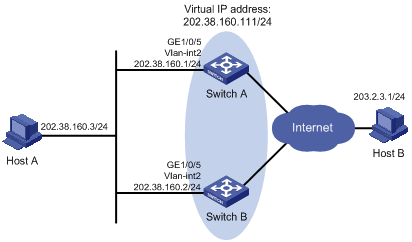

图1-7 VRRP单备份组配置组网图

3. 配置步骤

(1)       配置Switch A

# 配置VLAN2。

<SwitchA> system-view

[SwitchA] vlan 2

[SwitchA-vlan2] port gigabitethernet 1/0/5

[SwitchA-vlan2] quit

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 202.38.160.1 255.255.255.0

# 创建备份组1，并配置备份组1的虚拟IP地址为202.38.160.111。

[SwitchA-Vlan-interface2] vrrp vrid 1 virtual-ip 202.38.160.111

# 设置Switch A在备份组1中的优先级为110，高于Switch B的优先级100，以保证Switch A成为Master负责转发流量。

[SwitchA-Vlan-interface2] vrrp vrid 1 priority 110

# 设置Switch A工作在抢占方式，以保证Switch A故障恢复后，能再次抢占成为Master，即只要Switch A正常工作，就由Switch A负责转发流量。为了避免频繁地进行状态切换，配置抢占延迟时间为5秒。

[SwitchA-Vlan-interface2] vrrp vrid 1 preempt-mode timer delay 5

(2)       配置Switch B

# 配置VLAN2。

<SwitchB> system-view

[SwitchB] vlan 2

[SwitchB-Vlan2] port gigabitethernet 1/0/5

[SwitchB-vlan2] quit

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] ip address 202.38.160.2 255.255.255.0

# 创建备份组1，并配置备份组1的虚拟IP地址为202.38.160.111。

[SwitchB-Vlan-interface2] vrrp vrid 1 virtual-ip 202.38.160.111

# 设置Switch B工作在抢占方式，抢占延迟时间为5秒。

[SwitchB-Vlan-interface2] vrrp vrid 1 preempt-mode timer delay 5

(3)       验证配置结果

配置完成后，在Host A上可以ping通Host B。通过display vrrp verbose命令查看配置后的结果。

# 显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1               Adver Timer  : 1

     Admin Status   : Up              State        : Master

     Config Pri     : 110             Running Pri  : 110

     Preempt Mode   : Yes             Delay Time   : 5

     Auth Type      : None

     Virtual IP     : 202.38.160.111

     Virtual MAC    : 0000-5e00-0101

     Master IP      : 202.38.160.1

# 显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1               Adver Timer  : 1

     Admin Status   : Up              State        : Backup

     Config Pri     : 100             Running Pri  : 100

     Preempt Mode   : Yes             Delay Time   : 5

     Become Master  : 4200ms left

     Auth Type      : None

     Virtual IP     : 202.38.160.111

     Master IP      : 202.38.160.1

以上显示信息表示在备份组1中Switch A为Master路由器，Switch B为Backup路由器，Host A发送给Host B的报文通过Switch A转发。

Switch A出现故障后，在Host A上仍然可以ping通Host B。通过display vrrp verbose命令查看Switch B上备份组的详细信息。

# Switch A出现故障后，显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1               Adver Timer  : 1

     Admin Status   : Up              State        : Master

     Config Pri     : 100             Running Pri  : 100

     Preempt Mode   : Yes             Delay Time   : 5

     Auth Type      : None

     Virtual IP     : 202.38.160.111

     Virtual MAC    : 0000-5e00-0101

     Master IP      : 202.38.160.2

以上显示信息表示Switch A出现故障后，Switch B成为Master路由器，Host A发送给Host B的报文通过Switch B转发。

# Switch A故障恢复后，显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp verbose

 IPv4 Standby Information:

     Run Mode       : Standard

     Run Method     : Virtual MAC

 Total number of virtual routers : 1

   Interface Vlan-interface2

     VRID           : 1               Adver Timer  : 1

     Admin Status   : Up              State        : Master

     Config Pri     : 110             Running Pri  : 110

     Preempt Mode   : Yes             Delay Time   : 5

     Auth Type      : None

     Virtual IP     : 202.38.160.111

     Virtual MAC    : 0000-5e00-0101

     Master IP      : 202.38.160.1
