路由器gre隧道

GRE数据转发原理：

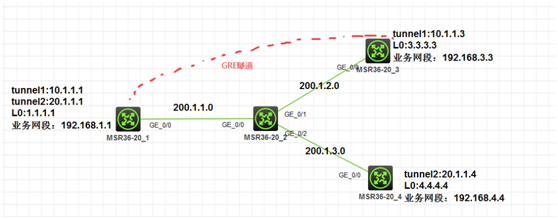

R1与R3建立GRE隧道，建立gre隧道需要指定源地址和目的地址，此时源地址和目的地址分别是对端的公网ip，数据转发的原理如下：

1.r1写一条到达r3 192.168.3.0网段的静态路由下一跳指向tunnel隧道，此时R1访问R3查找路由表后，将数据包发往tunnel口

2.数据包到达tunnel口后进行GRE的数据封装后（分别封装隧道配置的源目地址），此时数据包源目地址分为R1、R3的公网ip，数据包可以在公网上进行路由转发。

3.数据包到达R3后进行数据解封装，去掉tunnel头部，此时数据包源目地址为192.168.1.1---192.168.3.3，R3查找路由表进行转发，回包原理相同。

以上是个人学习笔记，可以做如下排查

1.GRE两端需要公网ip地址，AB两端互ping公网接口ip地址是否正常

2.检查路由表，到达对端私网网段的路由要指向gre tunnel口。
