基于子网划分vlan

2021-03-08提问
  • 1关注
  • 1收藏,1473浏览
粉丝:0人 关注:0人

问题描述:

基于子网划分的vlan怎样实现3层互通

组网及组网描述:

单核心,3汇聚,若干接入。客户要求不按照接口划分vlan,随便插在一个交换机的接口下,不管哪个业务段,要实现互通。

最佳答案

bei 九段
粉丝:23人 关注:7人

网关都在核心上

暂无评论

3 个回答
粉丝:199人 关注:0人

默认vlan 1就可以,在vlan1下面启用sub地址

暂无评论

粉丝:16人 关注:5人

只要业务段的网关都配置在核心交换机上,默认所有业务网段都是互通的。


暂无评论

粉丝:5人 关注:1人

1.12  基于IP子网的VLAN典型配置举例

1. 组网需求

如下图所示,办公区的主机属于不同的网段192.168.5.0/24和192.168.50.0/24,Device C在收到来自办公区主机的报文时,根据报文的源IP地址,使来自不同网段主机的报文分别在指定的VLAN中传输,其中,来自网段192.168.5.0/24的报文在VLAN 100中传输,来自网段192.168.50.0/24的报文在VLAN 200中传输。

2. 组网图

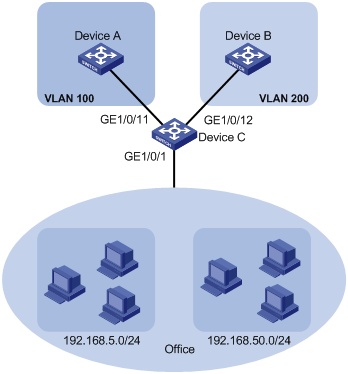

图1-6 基于IP子网的VLAN组网图



3. 配置步骤

(1)     配置Device C

配置子网192.168.5.0/24与VLAN 100关联。

<DeviceC> system-view

[DeviceC] vlan 100

[DeviceC-vlan100] ip-subnet-vlan ip 192.168.5.0 255.255.255.0

[DeviceC-vlan100] quit

配置子网192.168.50.0/24与VLAN 200关联。

[DeviceC] vlan 200

[DeviceC-vlan200] ip-subnet-vlan ip 192.168.50.0 255.255.255.0

[DeviceC-vlan200] quit

配置端口GigabitEthernet1/0/11为Hybrid端口,允许VLAN 100通过,并且在发送VLAN 100的报文时携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/11

[DeviceC-GigabitEthernet1/0/11] port link-type hybrid

[DeviceC-GigabitEthernet1/0/11] port hybrid vlan 100 tagged

[DeviceC-GigabitEthernet1/0/11] quit

配置端口GigabitEthernet1/0/12为Hybrid端口,允许VLAN 200通过,并且在发送VLAN 200的报文时携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/12

[DeviceC-GigabitEthernet1/0/12] port link-type hybrid

[DeviceC-GigabitEthernet1/0/12] port hybrid vlan 200 tagged

[DeviceC-GigabitEthernet1/0/12] quit

配置端口GigabitEthernet1/0/1为Hybrid端口,允许VLAN 100、200通过,并且在发送VLAN 100、200的报文时不携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/1

[DeviceC-GigabitEthernet1/0/1] port link-type hybrid

[DeviceC-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged

配置端口GigabitEthernet1/0/1和基于IP子网的VLAN 100、200关联。

[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 100

[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 200

[DeviceC-GigabitEthernet1/0/1] quit

(2)     配置Device A和Device B

配置Device A和Device B允许对应VLAN通过,配置过程略。

4. 显示与验证

查看所有子网VLAN的信息。

[DeviceC] display ip-subnet-vlan vlan all

 VLAN ID: 100

  Subnet index      IP address      Subnet mask

  0                 192.168.5.0     255.255.255.0



 VLAN ID: 200

  Subnet index      IP address      Subnet mask

  0                 192.168.50.0    255.255.255.0

查看端口GigabitEthernet1/0/1关联的子网VLAN的信息。

[DeviceC] display ip-subnet-vlan interface gigabitethernet 1/0/1

 Interface: GigabitEthernet1/0/1

  VLAN ID   Subnet index    IP address       Subnet mask       Status

  100       0               192.168.5.0      255.255.255.0     Active

  200       0               192.168.50.0     255.255.255.0     Active

暂无评论
