1.3.2  内部服务器典型配置举例

1. 组网需求

某公司内部对外提供Web和FTP服务，而且提供两台Web服务器。公司内部网址为10.110.0.0/16。其中，内部FTP服务器地址为10.110.10.3/16，内部Web服务器1的IP地址为10.110.10.1/16，内部Web服务器2的IP地址为10.110.10.2/16。公司拥有202.38.1.1/24至202.38.1.3/24三个IP地址。需要实现如下功能：

l              外部的主机可以访问内部的服务器。

l              选用202.38.1.1作为公司对外提供服务的IP地址，Web服务器2对外采用8080端口。

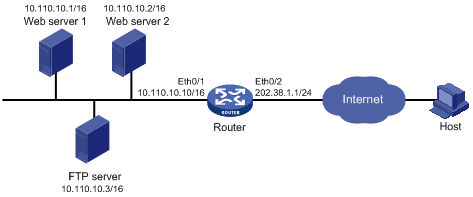

图1-11 内部服务器配置组网图

2. 配置步骤

# 配置内部FTP服务器。

l              在导航栏中选择“NAT配置 > NAT配置”，单击“内部服务器”页签，进行如下配置，如图1-12所示。

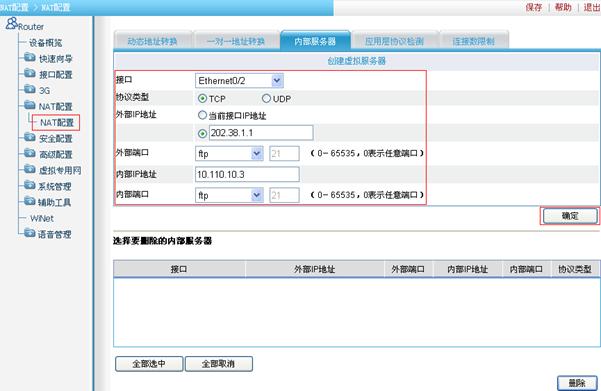

图1-12 配置内部FTP服务器

l              选择接口为“Ethernet0/2”。

l              选择协议类型为“TCP”。

l              选择手动指定外部IP地址，输入外部IP地址为“202.38.1.1”。

l              选择外部端口为“ftp”。

l              输入内部IP地址为“10.110.10.3”。

l              选择内部端口为“ftp”。

l              单击<确定>按钮完成操作。

# 配置内部Web服务器1。

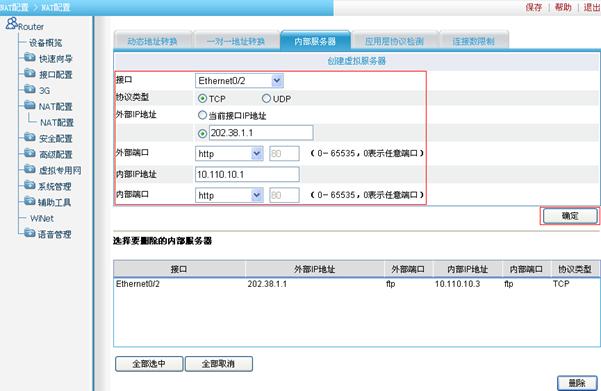

图1-13 配置内部Web服务器1

l              如图1-13所示，在“内部服务器”页面选择接口为“Ethernet0/2”。

l              选择协议类型为“TCP”。

l              选择手动指定外部IP地址，输入外部IP地址为“202.38.1.1”。

l              选择外部端口为“http”。

l              输入内部IP地址为“10.110.10.1”。

l              选择内部端口为“http”。

l              单击<确定>按钮完成操作。

# 配置内部Web服务器2。

l              在“内部服务器转换”中单击<新建>按钮，进行如下配置，。

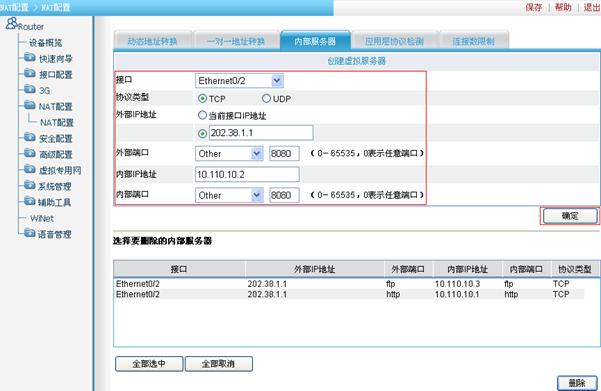

图1-14 配置内部Web服务器2

l              如图1-14所示，在“内部服务器”页面选择接口为“Ethernet0/2”。

l              选择协议类型为“TCP”。

l              选择手动指定外部IP地址，输入外部IP地址为“202.38.1.1”。

l              输入外部端口号为“8080”。

l              输入内部IP地址为“10.110.10.2”。

l              输入内部端口号为“8080”。

l              单击<确定>按钮完成操作。
