端口镜像典型配置举例

1.5.1  本地端口镜像配置举例

1. 组网需求

·              Device A通过端口GigabitEthernet1/0/1和GigabitEthernet1/0/2分别连接市场部和技术部，并通过端口GigabitEthernet1/0/3连接Server。

·              通过配置源端口方式的本地端口镜像，使Server可以监控所有进、出市场部和技术部的报文。

2. 组网图

图1-2 本地端口镜像配置组网图

3. 配置步骤

(1)      配置本地镜像组

# 创建本地镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 local

# 配置本地镜像组1的源端口为GigabitEthernet1/0/1和GigabitEthernet1/0/2，目的端口为GigabitEthernet1/0/3。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 gigabitethernet 1/0/2 both

[DeviceA] mirroring-group 1 monitor-port gigabitethernet 1/0/3

# 在目的端口GigabitEthernet1/0/3上关闭生成树协议。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] undo stp enable

[DeviceA-GigabitEthernet1/0/3] quit

(2)      检验配置效果

# 显示所有镜像组的配置信息。

[DeviceA] display mirroring-group all

mirroring-group 1:

    type: local

    status: active

    mirroring port:

        GigabitEthernet1/0/1  both

        GigabitEthernet1/0/2  both

    monitor port: GigabitEthernet1/0/3

配置完成后，用户可以通过Server监控所有进、出市场部和技术部的报文。

1.5.2  利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例

1. 组网需求

三个部门A、B、C分别使用GigabitEthernet1/0/1～GigabitEthernet1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

图1-3 利用远程镜像VLAN实现本地镜像支持多个目的端口组网图

3. 配置步骤

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 to gigabitethernet 1/0/3 both

# 将设备上任意未使用的端口（此处以GigabitEthernet1/0/5为例）配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port GigabitEthernet 1/0/5

# 创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA] vlan 10

[DeviceA-vlan10] port gigabitethernet 1/0/11 to gigabitethernet 1/0/13

[DeviceA-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 10

1.5.3  二层远程端口镜像配置举例

1. 组网需求

·              在一个二层网络中，Device A通过端口GigabitEthernet1/0/1连接市场部，并通过Trunk端口GigabitEthernet1/0/2与Device B的Trunk端口GigabitEthernet1/0/1相连；Device C通过端口GigabitEthernet1/0/2连接Server，并通过Trunk端口GigabitEthernet1/0/1与Device B的Trunk端口GigabitEthernet1/0/2相连。

·              通过配置二层远程端口镜像，使Server可以监控所有进、出市场部的报文。

2. 组网图

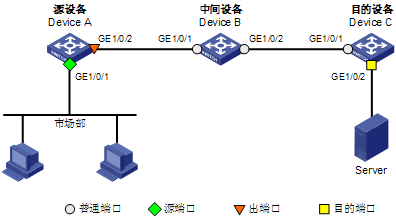

图1-4 二层远程端口镜像配置组网图

3. 配置步骤

(1)      配置Device C

# 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。

<DeviceC> system-view

[DeviceC] interface gigabitethernet 1/0/1

[DeviceC-GigabitEthernet1/0/1] port link-type trunk

[DeviceC-GigabitEthernet1/0/1] port trunk permit vlan 2

[DeviceC-GigabitEthernet1/0/1] quit

# 创建远程目的镜像组1。

[DeviceC] mirroring-group 1 remote-destination

# 创建VLAN 2作为远程镜像VLAN。

[DeviceC] vlan 2

# 关闭远程镜像VLAN的MAC地址学习功能（仅S5500-EI系列交换机支持该功能）。

[DeviceC-vlan2] mac-address mac-learning disable

[DeviceC-vlan2] quit

# 配置远程目的镜像组1的远程镜像VLAN为VLAN 2，目的端口为GigabitEthernet1/0/2，在该端口上关闭生成树协议并将其加入VLAN 2。

[DeviceC] mirroring-group 1 remote-probe vlan 2

[DeviceC] interface gigabitethernet 1/0/2

[DeviceC-GigabitEthernet1/0/2] mirroring-group 1 monitor-port

[DeviceC-GigabitEthernet1/0/2] undo stp enable

[DeviceC-GigabitEthernet1/0/2] port access vlan 2

[DeviceC-GigabitEthernet1/0/2] quit

(2)      配置Device B

# 创建VLAN 2作为远程镜像VLAN。

<DeviceB> system-view

[DeviceB] vlan 2

# 关闭远程镜像VLAN的MAC地址学习功能

[DeviceB-vlan2] mac-address mac-learning disable

[DeviceB-vlan2] quit

# 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] port link-type trunk

[DeviceB-GigabitEthernet1/0/1] port trunk permit vlan 2

[DeviceB-GigabitEthernet1/0/1] quit

# 配置端口GigabitEthernet1/0/2为Trunk口，并允许VLAN 2的报文通过。

[DeviceB-GigabitEthernet1/0/1] quit

[DeviceB] interface gigabitethernet 1/0/2

[DeviceB-GigabitEthernet1/0/2] port link-type trunk

[DeviceB-GigabitEthernet1/0/2] port trunk permit vlan 2

[DeviceB-GigabitEthernet1/0/2] quit

(3)      配置Device A

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 创建VLAN 2作为远程镜像VLAN。

[DeviceA] vlan 2

# 关闭远程镜像VLAN的MAC地址学习功能

[DeviceA-vlan2] mac-address mac-learning disable

[DeviceA-vlan2] quit

# 配置远程源镜像组1的远程镜像VLAN为VLAN 2，源端口为GigabitEthernet1/0/1，出端口为GigabitEthernet1/0/2。

[DeviceA] mirroring-group 1 remote-probe vlan 2

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both

[DeviceA] mirroring-group 1 monitor-egress gigabitethernet 1/0/2

# 配置出端口GigabitEthernet1/0/2为Trunk口，允许VLAN 2的报文通过，并在该端口上关闭生成树协议。

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] port link-type trunk

[DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 2

[DeviceA-GigabitEthernet1/0/2] undo stp enable

[DeviceA-GigabitEthernet1/0/2] quit

(4)      检验配置效果

配置完成后，用户可以通过Server监控所有进、出市场部的报文。
