华三交换机

2021-04-10提问
  • 0关注
  • 1收藏,984浏览
粉丝:0人 关注:0人

问题描述:

华三交换机DHCP怎样基于MAC下发固定的IP地址,接口怎么调用ACL,命令行

最佳答案

Xcheng 九段
粉丝:121人 关注:3人

需要确认下具体交换机型号和软件版本。

早期V5产品不支持一个pool多个静态地址分配,需要通过在交换机上配置dhcp中继其它网络设备或者专门的dhcp server来规避。

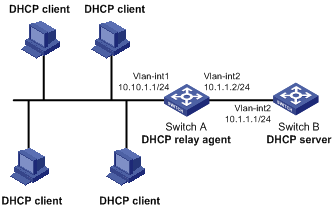

DHCP中继组网示意图



3. 配置步骤

# 配置各接口的IP地址(略)。

# 使能DHCP服务。

<SwitchA> system-view

[SwitchA] dhcp enable

# 配置DHCP服务器的地址。

[SwitchA] dhcp relay server-group 1 ip 10.1.1.1

# 配置VLAN接口1工作在DHCP中继模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select relay

# 配置VLAN接口1对应DHCP服务器组1。

[SwitchA-Vlan-interface1] dhcp relay server-select 1


V7产品可参考以下S7500E产品配置举例

静态绑定地址典型配置举例

1. 组网需求

Switch B和Switch C分别作为DHCP客户端和BOOTP客户端,从DHCP服务器Switch A获取静态绑定的IP地址、域名服务器、网关地址等信息。

其中:

·            Switch B上VLAN接口2的客户端ID为:

0030-3030-662e-6532-3030-2e30-3030-322d-4574-6865-726e-6574;

·            Switch C上VLAN接口2的MAC地址为:000f-e200-01c0。

2. 组网图

图2-3 静态绑定地址组网图



3. 配置步骤

(1)       配置接口的IP地址

<SwitchA> system-view

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] ip address 10.1.1.1 25

[SwitchA-Vlan-interface2] quit

(2)       配置DHCP服务

# 开启DHCP服务。

[SwitchA] dhcp enable

# 配置VLAN接口2工作在DHCP服务器模式。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] dhcp select server

[SwitchA-Vlan-interface2] quit

# 创建DHCP地址池0。

[SwitchA] dhcp server ip-pool 0

# 配置采用静态绑定方式为Switch B分配IP地址。

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.5 25 client-identifier 0030-3030-662e-6532-3030-2e30-3030-322d-4574-6865-726e-6574

# 配置采用静态绑定方式为Switch C分配IP地址。

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.6 25 hardware-address 000f-e200-01c0

# 配置域名服务器、网关地址。

[SwitchA-dhcp-pool-0] dns-list 10.1.1.2

[SwitchA-dhcp-pool-0] gateway-list 10.1.1.126

[SwitchA-dhcp-pool-0] quit

[SwitchA]

4. 验证配置

配置完成后,Switch B和Switch C可以从DHCP服务器Switch A分别申请到IP地址10.1.1.5和10.1.1.6,并获取相关网络配置参数。通过display dhcp server ip-in-use命令可以查看DHCP服务器为客户端分配的IP地址。

[SwitchA] display dhcp server ip-in-use

IP address       Client identifier/    Lease expiration      Type

                 Hardware address

10.1.1.5         0030-3030-662e-6532-  Jan 21 14:27:27 2014  Static(C)

                 3030-2e30-3030-322d-

                 4574-6865-726e-6574

10.1.1.6         000f-e200-01c0        Unlimited             Static(C)


暂无评论

1 个回答
粉丝:122人 关注:6人

您好,请知:

以下是V5版本DHCP静态绑定的配置参考命令:

dhcp enable

dhcp server ip-pool 123

static-bind ip-address 1.1.1.1 24

static-bind mac-address 0023-24a1-0605


以下是V7版本DHCP静态绑定的配置参考命令:

dhcp enable

dhcp server ip-pool 123

static-bind ip-address 1.1.1.1 24 hardware-address 0023-24a1-0605


暂无评论
