谁有华三路由器的vlan划分配置资料

2021-04-12提问
  • 0关注
  • 1收藏,1306浏览
粉丝:0人 关注:0人

问题描述:

设置列表

  • 有序列表
  • 无序列表


组网及组网描述:


最佳答案

粉丝:17人 关注:2人

sys //进入交换机系统视图


int vlan 1
ip add 192.168.1.1 24 //修改缺省vlan管理地址

dis int brief //查看所有接口编号


vlan 10 //创建vlan10
port GigabitEthernet 1/0/10 //将1/0/10号接口加入到VLAN10中
port GigabitEthernet 1/0/11 //将1/0/11号接口加入到VLAN10中


int vlan 10
ip add 192.168.10.1 24 //vlan10网段配置网关,网关为192.168.10.1/24


其余vlan配置类似,测试成功后保存:
save





以上配置即可,下面是关于trunk端口配置;

配置access端口:
interface GigabitEthernet 1/0/20
port access vlan 500

配置trunk端口:
interface GigabitEthernet 1/0/24
port link-type trunk
port trunk permit vlan all

暂无评论

3 个回答
粉丝:127人 关注:1人

这个跟交换机是一样的

vlan 1

vlan 2

这样

暂无评论

粉丝:94人 关注:0人

1.4.5  基于端口的VLAN典型配置举例

1. 组网需求

l              Host A和Host C属于部门A,但是通过不同的设备接入公司网络;Host B和Host D属于部门B,也通过不同的设备接入公司网络。

l              为了通信的安全性,也为了避免广播报文泛滥,公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100,部门B使用VLAN 200。

l              现要求不管是否使用相同的设备接入公司网络,同一VLAN内的主机能够互通。即Host A和Host C能够互通,Host B和Host D能够互通。

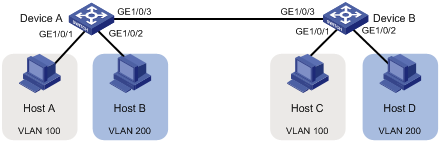

2. 组网图

图1-5 基于端口的VLAN组网图



3. 配置步骤

(1)        配置Device A

# 创建VLAN 100,并将GigabitEthernet1/0/1加入VLAN 100。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] port gigabitethernet 1/0/1

[DeviceA-vlan100] quit

# 创建VLAN 200,并将GigabitEthernet1/0/2加入VLAN 200。

[DeviceA] vlan 200

[DeviceA-vlan200] port gigabitethernet 1/0/2

[DeviceA-vlan200] quit

为了使Device AVLAN 100VLAN 200的报文能发送给Device B,将GigabitEthernet1/0/3的链路类型配置为Trunk,并允许VLAN 100VLAN 200的报文通过。

[DeviceA] interface gigabitethernet 1/0/3

[DeviceA-GigabitEthernet1/0/3] port link-type trunk

[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200

Please wait... Done.

(2)        Device B上的配置与Device A上的配置完全一样,不再赘述。

(3)        将Host A和Host C配置在一个网段,比如192.168.100.0/24;将Host B和Host D配置在一个网段,比如192.168.200.0/24。

4. 显示与验证

(1)        Host A和Host C能够互相ping通,但是均不能ping通Host B。Host B和Host D能够互相ping通,但是均不能ping通Host A。

(2)        通过查看显示信息验证配置是否成功。

# 查看Device A上VLAN 100和VLAN 200的配置信息,验证以上配置是否生效。

[DeviceA-GigabitEthernet1/0/3] display vlan 100

 VLAN ID: 100

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0100

 Name: VLAN 0100

Tagged   Ports:

    GigabitEthernet1/0/3

 Untagged Ports:

    GigabitEthernet1/0/1

[DeviceA-GigabitEthernet1/0/3] display vlan 200

 VLAN ID: 200

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0200

 Name: VLAN 0200

Tagged   Ports:

    GigabitEthernet1/0/3

 Untagged Ports:

    GigabitEthernet1/0/2

暂无评论

粉丝:0人 关注:0人

access端口跟trunk端口的区别是怎样的

暂无评论
