堆叠BFD Mad_Status为Faulty状态怎么处理

模拟器？

参考如下配置检查

 IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

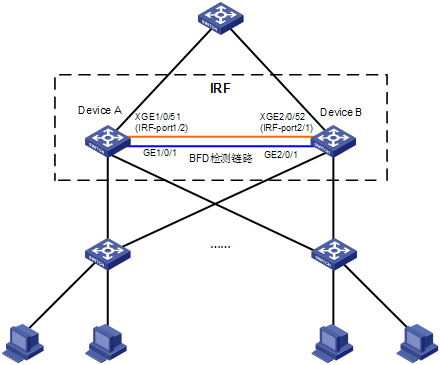

图1-14 IRF典型配置组网图（BFD MAD检测方式）

3. 配置思路

l              Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

l              鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在Device A和Device B上配置IRF功能），接入层设备通过聚合双链路上行。

l              为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用BFD MAD检测方式来监测IRF的状态。

4. 配置步骤

(1)        配置设备编号

# Device A保留缺省编号为1，不需要进行配置。

# 在Device B上将设备的成员编号修改为2。

<DeviceB> system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

(2)        将两台设备断电后，按图1-14所示连接IRF链路，然后将两台设备上电。

# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/0/51绑定，并保存配置。

<DeviceA> system-view

[DeviceA] interface ten-gigabitethernet 1/0/51

[DeviceA-Ten-GigabitEthernet1/0/51] shutdown

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/0/51

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/0/51

[DeviceA-Ten-GigabitEthernet1/0/51] undo shutdown

[DeviceA-Ten-GigabitEthernet1/0/51] save

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/0/52绑定，并保存配置。

<DeviceB> system-view

[DeviceB] interface ten-gigabitethernet 2/0/52

[DeviceB-Ten-GigabitEthernet2/0/52] shutdown

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/0/52

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/0/52

[DeviceB-Ten-GigabitEthernet2/0/52] undo shutdown

[DeviceB-Ten-GigabitEthernet2/0/52] save

# 激活DeviceA的IRF端口配置。

[DeviceA-Ten-GigabitEthernet1/0/51] quit

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB-Ten-GigabitEthernet2/0/52] quit

[DeviceB] irf-port-configuration active

(3)        两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

(4)        配置BFD MAD检测

# 创建VLAN 3，并将Device A上的端口GigabitEthernet1/0/1和Device B上的端口GigabitEthernet2/0/1加入VLAN中。

<DeviceA> system-view

[DeviceA] vlan 3

[DeviceA-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1

[DeviceA-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[DeviceA] interface vlan-interface 3

[DeviceA-Vlan-interface3] mad bfd enable

[DeviceA-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[DeviceA-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[DeviceA-Vlan-interface3] quit

# 按图1-14所示连接BFD MAD链路。

# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1和GigabitEthernet2/0/1上关闭生成树协议。

[Sysname] interface gigabitethernet 1/0/1

[Sysname-gigabitethernet1/0/1] undo stp enable

[Sysname-gigabitethernet1/0/1] quit

[Sysname] interface gigabitethernet 2/0/1

[Sysname-gigabitethernet2/0/1] undo stp enable
