S1650如何配置VLAN
- 0关注
- 1收藏，1496浏览
最佳答案
您好，请知：
以下是VLAN的配置说明及用户手册链接：
3. VLAN功能模式
S1600支持以下两种VLAN功能模式：
· 802.1Q VLAN模式：由IEEE 802.1Q协议定义，通过识别报文中的Tag标记（包括802.1p优先级和VLAN ID等信息）来对报文进行处理。
· 基于端口的VLAN模式：根据端口所属的用户组来对报文进行处理，即属于同一个用户组的端口能互相通信，不同用户组的端口二层隔离。比如：一台网络服务器供4个用户访问使用，用户1和其他三个用户能互通但其他三个用户之间均隔离。此时，您就可以通过此模式来划分不同的用户组进行实现，即将用户1分别和其他三个用户划分到不同的用户组。
7.1.2 选择VLAN功能模式
VLAN功能模式改变之后，之前所做的VLAN配置将丢失。
页面向导：设备管理→VLAN设置→高级
本页面为您提供如下主要功能：
· 选择S1600的VLAN功能模式（缺省情况下，VLAN功能模式为802.1Q VLAN） |
|
2. 创建/显示/维护VLAN
页面向导：设备管理→VLAN设置→802.1Q VLAN
本页面为您提供如下主要功能：

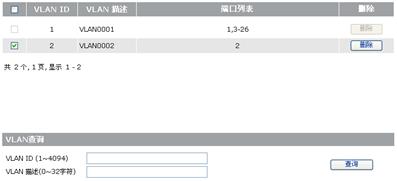

· 显示和查询S1600的VLAN信息及其所包含的端口（主页面。VLAN 1缺省包含所有的端口） |
|

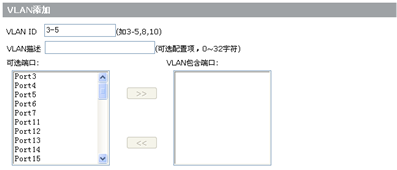

· 新建VLAN（单击主页面上的<新建>按钮，进入相应的页面。在“VLAN ID”文本框中输入所需创建的VLAN，单击<确定>按钮生效） |
|

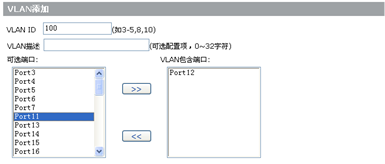

· 新建Access端口（单击主页面上的<新建>按钮，进入相应的页面。在“VLAN ID”文本框中输入VLAN，并选择需要加入该VLAN的端口，单击<确定>按钮生效） |
|

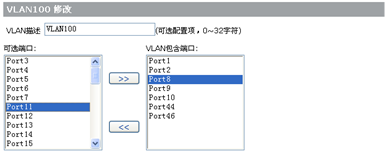

· 修改VLAN中的Access端口（单击主页面上VLAN对应的表项，进入相应的页面。重新指定需要加入该VLAN中端口，单击<确定>按钮生效） |
|
3. 设置Trunk端口
页面向导：设备管理→VLAN设置→Trunk端口
本页面为您提供如下主要功能：
· 显示S1600当前的Trunk端口信息（主页面） |
|

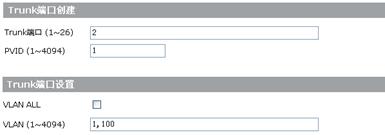

· 新建Trunk端口（单击主页面上的<新建>按钮，进入相应的页面。指定Trunk端口，并设置PVID和端口允许通过VLAN，单击<确定>按钮生效） |
|

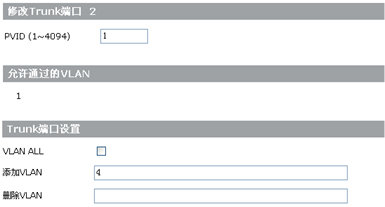

· 修改Trunk端口（单击主页面上端口对应的表项，进入相应的页面。修改PVID和端口允许通过VLAN，单击<确定>按钮生效） |
|
端口缺省VLAN ID及允许通过的VLAN都须为已存在的VLAN，VLAN的创建请参见“2. 创建/显示/维护VLAN”。
4. 设置Hybrid端口
页面向导：设备管理→VLAN设置→Hybrid端口
本页面为您提供如下主要功能：
· 显示S1600当前的Hybrid端口信息（主页面） |
|

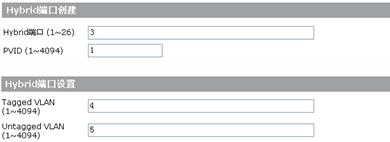

· 新建Hybrid端口（单击主页面上的<新建>按钮，进入相应的页面。指定Hybrid端口，并设置PVID和端口允许通过VLAN，单击<确定>按钮生效） |
|

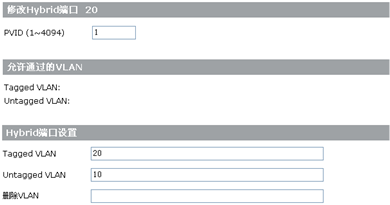

· 修改Hybrid端口（单击主页面上端口对应的表项，进入相应的页面。修改PVID和端口允许通过VLAN，单击<确定>按钮生效） |
|
· 在“Tagged VLAN”文本框中输入VLAN ID，则端口允许这些VLAN的报文通过，且出端口时报文带VLAN Tag；在“Untagged VLAN”文本框中输入VLAN ID，则端口允许这些VLAN的报文通过，且出端口时报文不带VLAN Tag。
· 端口缺省的VLAN ID及允许通过的VLAN都须为已存在的VLAN，VLAN的创建请参见“2. 创建/显示/维护VLAN”。
7.1.4 设置基于端口VLAN模式下的功能
您需要先将S1600的VLAN功能模式设置为基于端口VLAN模式，相关操作请参见“7.1.2 选择VLAN功能模式”。
页面向导：设备管理→VLAN设置→基于端口VLAN
本页面为您提供如下主要功能：
· 显示和查询S1600当前的用户组信息（主页面） |
|

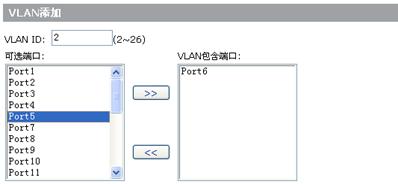

· 新建用户组（单击主页面上的<新建>按钮，进入相应的页面。设置用户组ID，即VLAN ID，并根据实际需求选择需要加入该用户组的端口，单击<确定>按钮生效） |
|

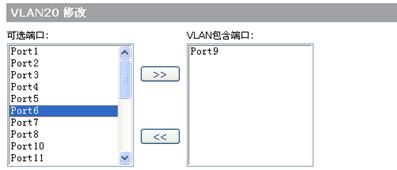

· 修改用户组（单击主页面上VLAN对应的表项，进入相应的页面。修改需要加入该用户组的端口，单击<确定>按钮生效） |
|
7.1.5 VLAN自动设置
VLAN自动设置功能主要是配合H3C提供的VLAN设置工具使用的。当S1600的VLAN自动设置功能开启后，您可以通过VLAN设置工具来设置并获取酒店房间与S1600端口的对应关系，便于排查酒店布线结构。
· VLAN自动设置功能只允许在802.1Q VLAN模式下操作。
· 您可以在H3C网站下载VLAN设置工具，具体的操作请参见“12 附录 - VLAN设置工具”。
页面向导：设备管理→VLAN设置→VLAN自动设置
本页面为您提供如下主要功能：

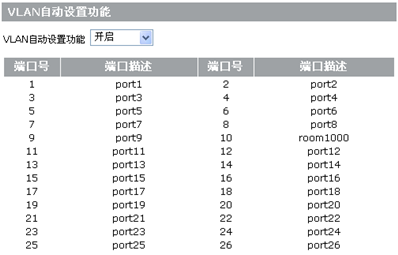

· 开启/关闭S1600的VLAN自动设置功能、显示端口对应的房间号 |
|
页面中关键项的含义如下表所示。
表7-2 页面关键项描述
页面关键项 | 描述 |
VLAN自动设置功能 | 选择开启/关闭VLAN自动设置功能。仅当该功能开启后，您才可以通过酒店VLAN设置工具进行设置 缺省情况下，VLAN自动设置功能处于关闭状态 |
端口描述 | 显示端口对应的房间号。当您通过酒店VLAN设置工具进行设置后，端口描述将显示为“room+房间号” 缺省情况下，端口描述显示为“port+端口号” |
