ER3200 支持ipsec的user-fqdn吗，怎么配置

您好，请知：

可以的。

以下是配置IPSEC VPN的说明，请参考：

https://www.h3c.com/cn/d_201403/819372_30005_0.htm#_Toc381719033

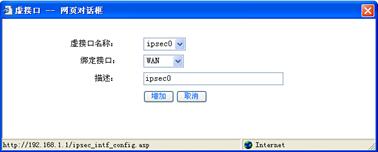

7.2  设置虚接口

IPSec是同虚接口进行绑定的，数据流首先通过静态路由或者策略路由引入到虚接口，然后才会匹配规则进行IPSec加密处理。

虚接口需要映射到物理接口，只有需要进行IPSec处理的报文才会通过虚接口发送，其他报文仍然从实接口转发，另外路由加虚接口的配置模式使得VPN的配置更加灵活。

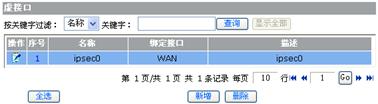

页面向导：VPN→VPN设置→虚接口

本页面为您提供如下主要功能：

7.3  设置IKE

在实施IPSec 的过程中，可以使用IKE协议来建立SA。该协议建立在由Internet SA和密钥管理协议ISAKMP定义的框架上。IKE为IPSec 提供了自动协商交换密钥、建立SA的服务，能够简化IPSec的使用和管理。

IKE不是在网络上直接传输密钥，而是通过一系列数据的交换，最终计算出双方共享的密钥，并且即使第三者截获了双方用于计算密钥的所有交换数据，也不足以计算出真正的密钥。

1. IKE简介

(1)     IKE的安全机制

IKE具有一套自保护机制，可以在不安全的网络上安全地认证身份、分发密钥、建立IPSec SA。

【数据认证】：

数据认证有如下两方面的概念：

·     身份认证：身份认证确认通信双方的身份，支持预共享密钥认证。

·     身份保护：身份数据在密钥产生之后加密传送，实现了对身份数据的保护。

【DH】：

DH算法是一种公共密钥算法。通信双方在不传输密钥的情况下通过交换一些数据，计算出共享的密钥。即使第三者（如黑客）截获了双方用于计算密钥的所有交换数据，由于其复杂度很高，不足以计算出真正的密钥。所以，DH交换技术可以保证双方能够安全地获得公有信息。

【PFS】：

PFS特性是一种安全特性，指一个密钥被破解，并不影响其他密钥的安全性，因为这些密钥间没有派生关系。对于IPSec，是通过在IKE阶段2协商中增加一次密钥交换来实现的。PFS特性是由DH算法保障的。

(2)     IKE的交换过程

IKE使用了两个阶段为IPSec进行密钥协商并建立SA：

·     第一阶段，通信各方彼此间建立了一个已通过身份认证和安全保护的通道，即建立一个ISAKMP SA。第一阶段有主模式和野蛮模式两种IKE交换方法。

·     第二阶段，用在第一阶段建立的安全隧道为IPSec协商安全服务，即为IPSec协商具体的SA，建立用于最终的IP数据安全传输的IPSec SA。

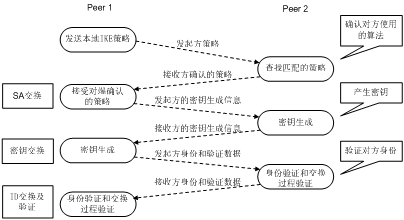

图7-3 主模式交换过程

如图7-3所示，第一阶段主模式的IKE协商过程中包含三对消息：

·     第一对叫SA交换，是协商确认有关安全策略的过程；

·     第二对消息叫密钥交换，交换Diffie-Hellman公共值和辅助数据（如：随机数），密钥材料在这个阶段产生；

·     最后一对消息是ID信息和认证数据交换，进行身份认证和对整个SA交换进行认证。

野蛮模式交换与主模式交换的主要差别在于，野蛮模式不提供身份保护，只交换3条消息。在对身份保护要求不高的场合，使用交换报文较少的野蛮模式可以提高协商的速度；在对身份保护要求较高的场合，则应该使用主模式。

(3)     IKE在IPSec中的作用

·     因为有了IKE，IPSec很多参数（如：密钥）都可以自动建立，降低了手工配置的复杂度。

·     IKE协议中的DH交换过程，每次的计算和产生的结果都是不相关的。每次SA的建立都运行DH交换过程，保证了每个SA所使用的密钥互不相关。

·     IPSec使用AH或ESP报文头中的序列号实现防重放。此序列号是一个32比特的值，此数溢出后，为实现防重放，SA需要重新建立，这个过程需要IKE协议的配合。

·     对安全通信的各方身份的认证和管理，将影响到IPSec的部署。IPSec的大规模使用，必须有认证机构或其他集中管理身份数据的机构的参与。

·     IKE提供端与端之间动态认证。

(4)     IPSec与IKE的关系

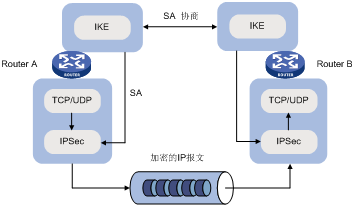

图7-4 IPSec与IKE的关系图

从图7-4中我们可以看出IKE和IPSec的关系：

·     IKE是UDP之上的一个应用层协议，是IPSec的信令协议；

·     IKE为IPSec协商建立SA，并把建立的参数及生成的密钥交给IPSec；

IPSec使用IKE建立的SA对IP报文加密或认证处理。

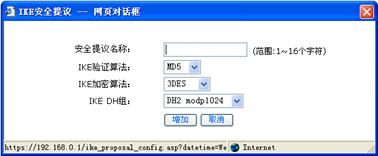

2. 设置安全提议

安全提议定义了一套属性数据来描述IKE 协商怎样进行安全通信。配置IKE 提议包括选择加密算法、选择验证算法、选择Diffie-Hellman组标识。

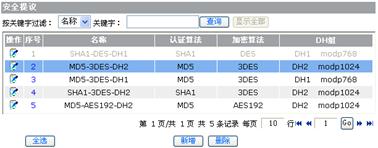

页面向导：VPN→VPN设置→IKE安全提议

本页面为您提供如下主要功能：

页面中关键项的含义如下表所示。

表7-3 页面关键项描述

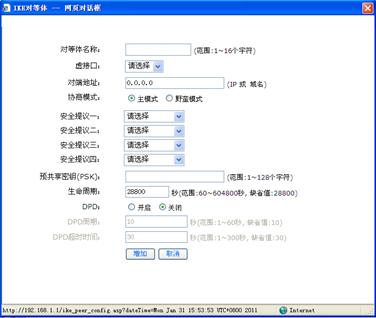

3. 设置对等体

对等体定义了协商的双方，包括本端发起协商接口、对方地址、采用的安全提议、协商模式、ID类型等信息。只有经定义的双方才能够进行协商通信。

页面向导：VPN→VPN设置→IKE对等体

本页面为您提供如下主要功能：

页面中关键项的含义如下表所示。

表7-4 页面关键项描述

7.4  设置IPSec

1. 设置安全提议

安全提议保存IPSec需要使用的特定安全性协议，以及加密/验证算法，为IPSec协商SA提供各种安全参数。为了能够成功的协商IPSec的SA，两端必须使用相同的安全提议。

页面向导：VPN→VPN设置→IPSec安全提议

本页面为您提供如下主要功能：

页面中关键项的含义如下表所示。

表7-5 页面关键项描述

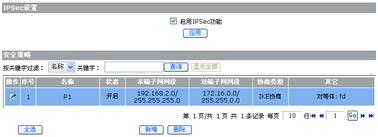

2. 设置安全策略

安全策略规定了对什么样的数据流采用什么样的安全提议。安全策略分为手工安全策略和IKE协商安全策略。前者需要用户手工配置密钥、SPI等参数；后者则由IKE自动协商生成这些参数。

页面向导：VPN→VPN设置→IPSec安全策略

本页面为您提供如下主要功能：

页面中关键项的含义如下表所示。

表7-6 页面关键项描述

7.5  查看VPN状态

页面向导：VPN→VPN状态→安全联盟

本页面为您提供如下主要功能：
