问

LS-5500-58C-Hi堆叠怎么做？

2021-04-26提问
  • 0关注
  • 1收藏，1290浏览
张峰
张峰 零段
粉丝：0人 关注：0人

问题描述：

LS-5500-58C-Hi堆叠怎么做

组网及组网描述：

就两台相同设备做堆叠！

最佳答案

zhiliao_13zc
zhiliao_13zc 七段
粉丝：7人 关注：1人

1.9.2  IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

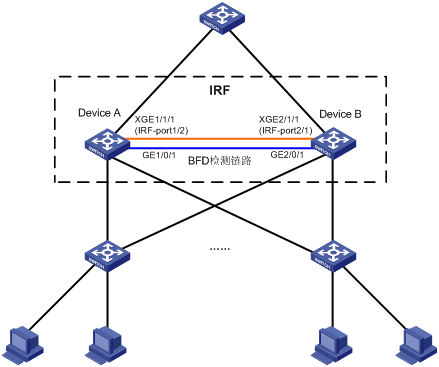

图1-14 IRF典型配置组网图（BFD MAD检测方式）



3. 配置思路

·     Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备Device B。

·     鉴于第二代智能弹性架构IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在Device A和Device B上配置IRF功能），接入层设备通过聚合双链路上行。

·     为了防止万一IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用BFD MAD检测方式来监测IRF的状态。

4. 配置步骤

说明

为便于区分，下文配置中假设IRF形成前Device A的系统名称为DeviceA，Device B的系统名称为Device B。

(1)     配置设备编号

# Device A保留缺省编号为1，不需要进行配置。

# 在Device B上将设备的成员编号修改为2。

<DeviceB> system-view

[DeviceB] irf member 1 renumber 2

Warning: Renumbering the switch number may result in configuration change or loss. Continue? [Y/N]:y

[DeviceB]

(2)     将两台设备断电后，按图1-14所示连接IRF链路，然后将两台设备上电。

# 在Device A上创建设备的IRF端口2，与物理端口Ten-GigabitEthernet1/1/1绑定，并保存配置。

<DeviceA> system-view

[DeviceA] interface ten-gigabitethernet 1/1/1

[DeviceA-Ten-GigabitEthernet1/1/1] shutdown

[DeviceA-Ten-GigabitEthernet1/1/1] quit

[DeviceA] irf-port 1/2

[DeviceA-irf-port1/2] port group interface ten-gigabitethernet 1/1/1

[DeviceA-irf-port1/2] quit

[DeviceA] interface ten-gigabitethernet 1/1/1

[DeviceA-Ten-GigabitEthernet1/1/1] undo shutdown

[DeviceA-Ten-GigabitEthernet1/1/1] save

# 在Device B上创建设备的IRF端口1，与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<DeviceB> system-view

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port 2/1

[DeviceB-irf-port2/1] port group interface ten-gigabitethernet 2/1/1

[DeviceB-irf-port2/1] quit

[DeviceB] interface ten-gigabitethernet 2/1/1

[DeviceB-Ten-GigabitEthernet2/1/1] undo shutdown

[DeviceB-Ten-GigabitEthernet2/1/1] save

# 激活DeviceA的IRF端口配置。

[DeviceA-Ten-GigabitEthernet1/1/1] quit

[DeviceA] irf-port-configuration active

# 激活DeviceB的IRF端口配置。

[DeviceB-Ten-GigabitEthernet2/1/1] quit

[DeviceB] irf-port-configuration active

(3)     两台设备间将会进行Master竞选，竞选失败的一方将自动重启，重启完成后，IRF形成，系统名称统一为DeviceA。

(4)     配置BFD MAD检测

# 创建VLAN 3，并将Device A上的端口GigabitEthernet1/0/1和Device B上的端口GigabitEthernet2/0/1加入VLAN中。

<DeviceA> system-view

[DeviceA] vlan 3

[DeviceA-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1

[DeviceA-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[DeviceA] interface vlan-interface 3

[DeviceA-Vlan-interface3] mad bfd enable

[DeviceA-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[DeviceA-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[DeviceA-Vlan-interface3] quit

# 按图1-14所示连接BFD MAD链路。

# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1和GigabitEthernet2/0/1上关闭生成树协议。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-Gigabitethernet1/0/1] undo stp enable

[DeviceA-Gigabitethernet1/0/1] quit

[DeviceA] interface gigabitethernet 2/0/1

[DeviceA-Gigabitethernet2/0/1] undo stp enable

暂无评论

5 个回答
按时间 按赞数
无名之辈
无名之辈 九段
粉丝：103人 关注：0人

暂无评论

叫我靓仔
叫我靓仔 九段
粉丝：167人 关注：1人

参考

http://www.h3c.com.cn/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5500/S5500-HI/Configure/Operation_Manual/H3C_S5500-HI_CG-Release_5501-6W100/02/

暂无评论

Xcheng
Xcheng 九段
粉丝：121人 关注：3人

http://www.h3c.com/cn/d_201609/955412_30005_0.htm


另外需要注意除了2台设备型号一样还需要准备irf线缆，不管是专用irf线缆还是光纤线加光纤模块都需要符合硬件规格要求。

请仔细核对配置文档中的要求和限制说明。

暂无评论

得闲饮茶013
得闲饮茶013 九段
粉丝：138人 关注：6人

您好，请知：

以下是IRF的配置举例，请参考：

1、1号设备关键配置如下：

[H3C]irf member 1 renumber 1     //将1号设备设定为成员1

Renumbering the member ID may result in configuration change or loss. Continue?[Y/N]:y

[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51

[H3C-if-range]shutdown

[H3C-if-range]quit



[H3C]irf-port 1/1  //将物理端口绑定到IRF端口

[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/50

[H3C-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/51

[H3C-irf-port1/1]quit



[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51

[H3C-if-range]undo shutdown

[H3C-if-range]quit


[H3C]irf-port-configuration active  //激活IRF

[H3C]save


2、2号设备关键配置点如下：


[H3C]irf member 1 renumber 2  //将2号设备设定为成员2



[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51

[H3C-if-range]shutdown

[H3C-if-range]quit

[H3C]irf-port 1/2  //将物理端口绑定到IRF端口

[H3C-irf-port1/2]port group interface Ten-GigabitEthernet 1/0/50

[H3C-irf-port1/2]port group interface Ten-GigabitEthernet 1/0/51

[H3C-irf-port1/2]quit



[H3C]int range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51

[H3C-if-range]undo shutdown

[H3C-if-range]quit

[H3C]irf-port-configuration active  //激活IRF

[H3C]save


3、分别将成员1设备、成员2设备重启


4、测试

<H3C>dis irf  //查看IRF的信息，看到成员1和成员2的设备信息都在一起

MemberID    Role    Priority  CPU-Mac         Description

 *+1        Master  1         30bd-490a-0104  ---

   2        Standby 1         30bd-525e-0204  ---

--------------------------------------------------

 * indicates the device is the master.

 + indicates the device through which the user logs in.



 The bridge MAC of the IRF is: 30bd-490a-0100

 Auto upgrade                : yes

 Mac persistent              : 6 min

 Domain ID                   : 0

<H3C>



<H3C>dis irf link  //查看成员1、成员2 IRF链路的状态均为UP

Member 1

 IRF Port  Interface                             Status

 1         Ten-GigabitEthernet1/0/50             UP

           Ten-GigabitEthernet1/0/51             UP

 2         disable                               --

Member 2

 IRF Port  Interface                             Status

 1         disable                               --

 2         Ten-GigabitEthernet2/0/50             UP

           Ten-GigabitEthernet2/0/51             UP

<H3C>


<H3C>dis irf configuration  //查看IRF的配置信息

 MemberID NewID    IRF-Port1                     IRF-Port2

 1        1        Ten-GigabitEthernet1/0/50     disable

                   Ten-GigabitEthernet1/0/51

 2        2        disable                       Ten-GigabitEthernet2/0/50

                                                 Ten-GigabitEthernet2/0/51

<H3C>


<H3C>dis irf topology  //查看IRF的拓扑信息

                              Topology Info

 -------------------------------------------------------------------------

               IRF-Port1                IRF-Port2

 MemberID    Link       neighbor      Link       neighbor    Belong To

 2           DIS        ---           UP         1           30bd-490a-0104

 1           UP         2             DIS        ---         30bd-490a-0104

<H3C>

暂无评论

烟花里的尘埃
烟花里的尘埃 五段
粉丝：1人 关注：1人

双机irf，以 5820V2-54QS为例

1、设备组网


sw-1 的ten1/0/49连接 sw-2的ten1/0/49；

sw-1 的ten1/0/50连接 sw-2的ten1/0/50；

sw-1 的g1/0/1连接 sw-2的g1/0/1；



2、配置



int range ten1/0/49 to ten1/0/50

sw-1

shutdown

　

irf-port 1/2

　

port group int ten1/0/49

　

port group int ten1/0/50

　

qu

　

int range ten1/0/49 to ten1/0/50

　

undo shutdown

　

sa f

　

irf-port-configuration active

　

irf member 1 renumber 2

sw-2

y

　

sa f

　

qu

　

reboot

　

y

等待重启





int range ten2/0/49 to ten2/0/50

继续配置sw-2　

shutdown

　

irf-port 2/1

　

port group int ten2/0/49

　

port group int ten2/0/50

　

qu

　

int range ten2/0/49 to ten2/0/50

　

undo shutdown

　

sa f

　

irf-port-configuration active

sw-2会再次重启，重启后，即可二合为一

vlan 1000

bfd检测

port g1/0/1 g2/0/1

　

qu

　

int vlan 1000

　

mad bfd enable

　

mad ip add 192.168.100.1 24 member 1

　

mad ip add 192.168.100.2 24 member 2

　

qu

　

int g1/0/1

　

undo stp enable

　

int g2/0/1

　

undo stp enable

　



3、检查

dis irf

查看IRF的信息，看到成员1和成员2的设备信息都在一起

dis irf link

查看成员1、成员2 IRF链路的状态均为UP

dis irf topology

查看IRF的拓扑信息

暂无评论
