H3C s5120 series怎么批量设置端口限速

建议使用CAR，LR可能存在限速不准情况。

4.6.1  流量监管典型配置举例

1. 配置需求

l              设备Device A通过端口GigabitEthernet1/0/3和设备Device B的端口GigabitEthernet1/0/1互连

l              Server、Host A、Host B可经由Device A和Device B访问Internet

要求在设备Device A上对端口GigabitEthernet1/0/1接收到的源自Server和Host A的报文流分别实施流量控制如下：

l              来自Server的报文流量约束为1024kbps，流量小于1024kbps时可以正常发送，流量超过1024kbps时则将违规报文的DSCP优先级设置为0后进行发送；

l              来自Host A的报文流量约束为256kbps，流量小于256kbps时可以正常发送，流量超过256kbps时则丢弃违规报文；

对设备Device B的GigabitEthernet1/0/1和GigabitEthernet1/0/2接口收发报文有如下要求：

l              Device B的GigabitEthernet1/0/1端口接收报文的总流量限制为2048kbps，如果超过流量限制则将违规报文丢弃；

2. 组网图

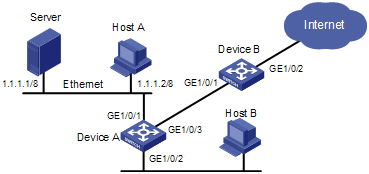

图4-5 流量监管配置组网图

3. 配置步骤

(1)        配置设备Device A：

# 配置ACL2001和2002，分别匹配来源于Server和Host A的报文流。

<DeviceA> system-view

[DeviceA] acl number 2001

[DeviceA-acl-basic-2001] rule permit source 1.1.1.1 0

[DeviceA-acl-basic-2001] quit

[DeviceA] acl number 2002

[DeviceA-acl-basic-2002] rule permit source 1.1.1.2 0

[DeviceA-acl-basic-2002] quit

# 创建流分类server，匹配规则为ACL 2001；创建流分类host，匹配规则为ACL 2002。

[DeviceA] traffic classifier server

[DeviceA-classifier-server] if-match acl 2001

[DeviceA-classifier-server] quit

[DeviceA] traffic classifier host

[DeviceA-classifier-host] if-match acl 2002

[DeviceA-classifier-host] quit

# 创建流行为server，动作为流量监管，cir为1024kbps，对超出限制的报文（红色报文）将其DSCP优先级设置为0后发送。

[DeviceA] traffic behavior server

[DeviceA-behavior-server] car cir 1024 red remark-dscp-pass 0

[DeviceA-behavior-server] quit

# 创建流行为host，动作为流量监管，cir为256kbps，由于默认对红色报文的处理方式就是丢弃，因此无需配置。

[DeviceA] traffic behavior host

[DeviceA-behavior-host] car cir 256

[DeviceA-behavior-host] quit

# 创建QoS策略，命名为car，将流分类server和流行为server进行关联；将流分类host和流行为host进行关联。

[DeviceA] qos policy car

[DeviceA-qospolicy-car] classifier server behavior server

[DeviceA-qospolicy-car] classifier host behavior host

[DeviceA-qospolicy-car] quit

# 将QoS策略car应用到端口GigabitEthernet1/0/1的入方向上。

[DeviceA] interface GigabitEthernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] qos apply policy car inbound

(2)        配置设备Device B：

# 配置高级ACL3001，匹配HTTP报文。

<DeviceB> system-view

[DeviceB] acl number 3001

[DeviceB-acl-adv-3001] rule permit tcp destination-port eq 80

[DeviceB-acl-adv-3001] quit

# 创建流分类http，匹配ACL 3001。

[DeviceB] traffic classifier http

[DeviceB-classifier-http] if-match acl 3001

[DeviceB-classifier-http] quit

# 创建流行为car_inbound，动作为流量监管，cir为2048kbps，由于默认对红色报文的处理方式就是丢弃，因此无需配置。

[DeviceB] traffic behavior car_inbound

[DeviceB-behavior-car_inbound] car cir 2048

[DeviceB-behavior-car_inbound] quit

# 创建QoS策略，命名为car_inbound，将流分类class和流行为car_inbound进行关联。

[DeviceB] qos policy car_inbound

[DeviceB-qospolicy-car_inbound] classifier class behavior car_inbound

[DeviceB-qospolicy-car_inbound] quit

# 将QoS策略car_inbound应用到端口GigabitEthernet1/0/1的入方向上。

[DeviceB] interface GigabitEthernet 1/0/1

[DeviceB-GigabitEthernet1/0/1]qos apply policy car_inbound inbound
