被动响应应该指的就是SNMP服务器通过MIB节点去读取设备信息吧？ 这样只需要按照案例正常配置SNMP即可，保证参数和服务器一致，无需特殊配置。

您好，请知：

按照正常的SNMP配置就可以了。

以下是参考配置举例：

3  SNMPv1/SNMPv2c配置举例

3.1  组网需求

如图1所示，iMC服务器作为NMS通过SNMPv1/SNMPv2c协议对设备进行配置文件备份，并且当设备出现故障时能够主动向NMS发送告警信息。

图1 SNMPv1/v2c功能典型配置组网图

3.2  使用版本

本举例是在S10500-CMW710-R7577P01版本上进行配置和验证的。

3.3  配置注意事项

·              SNMPv2c与SNMPv1配置方法完全一致，本举例中以配置SNMPv2c为例进行介绍。

·              用户在设备和NMS上配置的SNMP版本号和团体字必须一致，否则，NMS无法对设备进行管理和维护。

·              不同厂商的NMS软件配置方法不同，关于NMS的详细配置，具体请参考NMS的相关手册。本配置举例中，以IMC PLAT 7.0 (E0202)为例进行介绍。

3.4  配置步骤

3.4.1  设备的配置

# 设置Agent使用的SNMP版本为v2c、只读团体名为readtest，读写团体名为writetest。

<Agent> system-view

[Agent] snmp-agent sys-info version v2c

[Agent] snmp-agent community read readtest

[Agent] snmp-agent community write writetest

# 设置设备的联系人和位置信息，以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306

[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

# 设置允许向NMS发送告警信息，使用的团体名为traptest。

[Agent] snmp-agent trap enable

[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname traptest

3.4.2  NMS的配置

# 增加设备

登录进入IMC管理平台，选择“资源”页签，单击导航树中的[增加设备]菜单项，进入增加设备配置页面。

·              设置设备的主机名或IP地址为“192.168.100.68”；

·              其它参数采用缺省值。

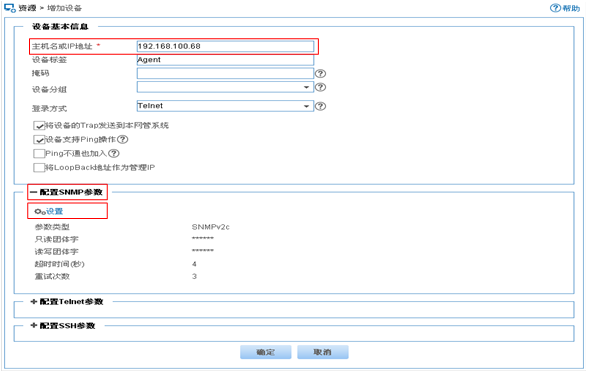

图2 增加设备配置页面

# 在该页面中单击“配置SNMP参数”按钮，展开配置SNMP参数页面，单击“设置”，在弹出的对话框中设置如下内容。

·              设置参数类型为“SNMPv2c”；

·              设置只读团体字为“readtest”；

·              设置读写团体字为“writetest”；

·              其它参数采用缺省值，并单击<确定>按钮完成操作。

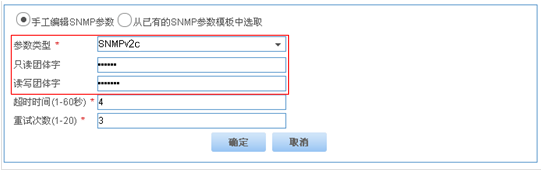

图3 SNMP参数设置页面

# 在“增加设备”页面单击<确定>按钮，iMC返回增加设备成功信息。

图4 增加设备成功页面

# 增加设备成功后，用户即可通过iMC（NMS）对设备进行配置、管理和维护。不同NMS管理软件配置不同，关于NMS的详细配置，具体请参考NMS的相关手册。

3.5  验证配置

(1)      Agent向NMS发送Trap信息

# 完成以上配置之后，在设备上的某个空闲接口执行shutdown或undo shutdown操作，设备会向NMS发送接口状态改变的Trap。

# 在“告警>告警浏览>全部告警”页面中可以查看上述Trap信息。

图5 全部告警视图页面

(2)      在NMS上备份Agent配置文件

# 在“资源>设备视图”页签点击“Agent”，进入如图6页面，点击右侧的“备份配置文件”。

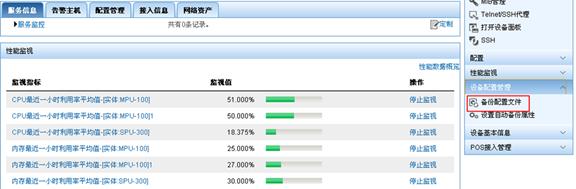

图6 备份配置文件

# 操作成功后会显示如下页面。

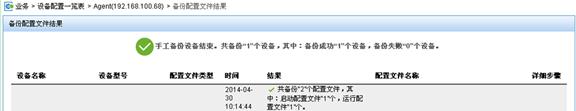

图7 备份配置文件成功

3.6  配置文件

#

 snmp-agent

 snmp-agent community write writetest

 snmp-agent community read readtest

 snmp-agent sys-info contact Mr.Wang-Tel:3306

 snmp-agent sys-info location telephone-closet,3rd-floor

 snmp-agent sys-info version v2c

 snmp-agent trap enable arp

 snmp-agent trap enable syslog

 snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname traptest

#

4  SNMPv3配置举例

4.1  组网需求

如图8所示，iMC服务器作为NMS通过SNMPv3协议对设备进行配置文件备份，提供更高的安全性，并且当设备出现故障时能够主动向NMS发送告警信息。

图8 SNMPv3功能典型配置组网图

4.2  使用版本

本举例是在S10500-CMW710-R7577P01版本上进行配置和验证的。

4.3  配置注意事项

·              SNMPv3支持基于RBAC（Role Based Access Control，基于角色的访问控制）和基于VACM（View-based Access Control Model，基于视图的访问控制模型）两种访问控制方式。本配置举例中，针对同一需求分别给出了两种方式的配置示例，如4.4.1  和4.4.2  所示，请选择一种作为参考即可。

·              用户在设备和NMS上配置的SNMP版本号和团体字必须一致，否则，NMS无法对设备进行管理和维护。

·              不同厂商的NMS软件配置方法不同，关于NMS的详细配置，具体请参考NMS的相关手册。本配置举例中，以IMC PLAT 7.0 (E0202)为例进行介绍。

·              SNMPv3接收Trap报文的目的主机的安全参数要使用设备已配置的v3用户，且安全模型要一致。

4.4  配置步骤

4.4.1  设备的基于RBAC的SNMPv3配置（基于RBAC和基于VACM的配置二者选择一种即可）

# 设置Agent使用的SNMP版本为v3。

<Agent> system-view

[Agent] snmp-agent sys-info version v3

# 创建用户角色test，允许他读写internet子树（OID为“1.3.6.1”）下的所有对象。

[Agent] role name test

[Agent-role-test] rule 1 permit read oid 1.3.6.1

[Agent-role-test] quit

# 创建SNMPv3用户managev3user，为其绑定用户角色test，认证算法为SHA-1，明文认证密码为123456TESTauth&!，加密算法为AES，明文加密密码是123456TESTencr&!。

[Agent] snmp-agent usm-user v3 managev3user user-role test simple authentication-mode sha 123456TESTauth&! privacy-mode aes128 123456TESTencr&!

# 配置设备的联系人和位置信息，以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306

[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

# 开启SNMP告警功能。

[Agent] snmp-agent trap enable

# 设置接收SNMP告警信息的目的主机IP地址，即NMS的IP地址，配置安全认证参数为managev3user。

[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname managev3user v3 privacy

4.4.2  设备的基于VACM的SNMPv3配置（基于RBAC和基于VACM的配置二者选择一种即可）

# 设置Agent使用的SNMP版本为v3。

<Agent> system-view

[Agent] snmp-agent sys-info version v3

# 创建MIB视图，名字为mibtest，包含mib-2子树（OID为“1.3.6.1”）所有对象。

[Agent] snmp-agent mib-view included mibtest 1.3.6.1

# 创建SNMPv3组managev3group，并配置与该组绑定的SNMPv3用户与NMS建立连接时，均进行认证和加密，NMS可以对设备进行读写的视图均为mibtest。

[Agent] snmp-agent group v3 managev3group privacy read-view mibtest write-view mibtest notify-view mibtest

# 设置SNMPv3用户名为managev3user，认证算法为SHA-1，认证密码为123456TESTauth&!，加密算法为AES，加密密码是123456TESTencr&!。

[Agent] snmp-agent usm-user v3 managev3user managev3group simple authentication-mode sha 123456TESTauth&! privacy-mode aes128 123456TESTencr&!

# 配置设备的联系人和位置信息，以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306

[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

# 开启SNMP告警功能。

[Agent] snmp-agent trap enable

# 设置接收SNMP告警信息的目的主机IP地址，即NMS的IP地址，配置安全认证参数为managev3user。

[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname managev3user v3 privacy

4.4.3  NMS的配置

# 登录iMC，选择“系统管理”页签，单击导航树中的[资源管理/SNMP模板]菜单项，进入SNMP模板配置页面，在该页面中单击<增加>按钮，进入增加SNMP模板配置页面。

·              配置SNMP模板的名称为SNMPv3。

·              选择参数类型为SNMPv3 Priv-Aes128 Auth-Sha。

·              配置SNMP用户名为managev3user。

·              认证密码为123456TESTauth&!。

·              加密密码为123456TESTencr&!。

·              其它参数采用缺省值，并单击<确定>按钮完成操作。

图9 增加SNMP模板页面

# 选择“资源”页签，单击导航树中的[资源管理/增加设备]菜单项，进入增加设备配置页面，在该页面中输入设备的主机名或IP地址，并点击<配置SNMP参数/设置>链接。

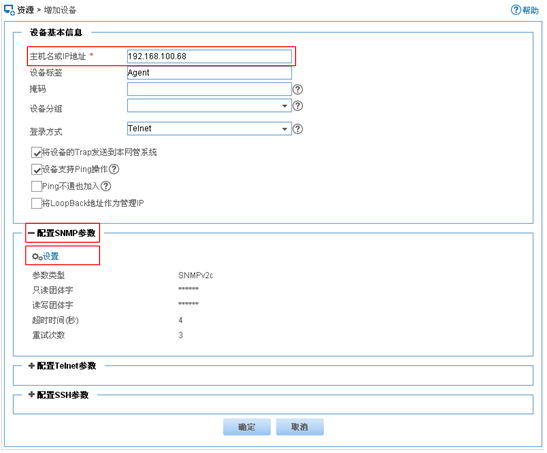

图10 增加设备页面

# 进入SNMP参数设置页面配置SNMP参数

·              选择“从已有的SNMP参数模板中选取”。

·              选择名称为“SNMPv3”的SNMP模板。

·              单击<确定>按钮完成操作，返回到“增加设备”页面。

图11 SNMP参数设置页面

# 在“增加设备”页面单击<确定>按钮，iMC返回增加设备成功信息。

图12 增加设备成功页面

# 增加设备成功后，用户即可通过iMC（NMS）对设备进行配置、管理和维护。不同NMS管理软件配置不同，关于NMS的详细配置，具体请参考NMS的相关手册。

4.4.4  验证配置

(1)      Agent向NMS发送Trap信息

# 完成以上配置之后，在设备上的某个空闲接口执行shutdown或undo shutdown操作，设备会向NMS发送接口状态改变的Trap。

# 在“告警>告警浏览>全部告警”页面中可以查看上述Trap信息。

图13 全部告警视图页面

(2)      在NMS上备份Agent配置文件

# 在“资源>设备视图”页签点击“Agent”，进入如下页面，点击右侧的“备份配置文件”。

图14 备份配置文件

# 操作成功后会显示如下页面。

图15 备份配置文件成功
