现在有 S1526 指示灯 在网口左侧的 。需要和其他的交换机做trunk互联 怎么设置
(0)
可以看一下这个:
https://www.h3c.com/cn/d_200807/609757_30005_0.htm
(0)
您好,请知:
从用户手册中看到有802.1Q的介绍,说明支持在端口给VLAN打上tag进行传输。
以下是配置介绍,请参考:
注意:

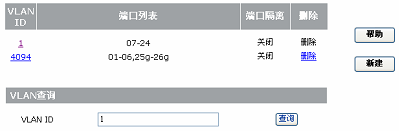

选择[VLAN/802.1Q VLAN]菜单项,进入到如图2-21所示的页面,每页显示10组VLAN,根据VLAN的ID号从小到大排列。单击<上一页>或<下一页>可以看到其它已经存在的VLAN。
页面中各参数的含义如下:
表2-7 802.1Q VLAN界面项描述
界面项 | 描述 |
VLAN ID | VLAN ID号,范围为1~4094,单击VLAN ID号进入可修改该VLAN的配置页面 |
端口列表 | 该VLAN包含的端口。可以配置一个端口属于多个VLAN |
端口隔离 | 显示VLAN端口隔离状态。启用此功能后的各个端口即使属于同一个VLAN,也不能互相通信,从而增强了网络的安全性,提供了灵活的组网方案 |
删除 | 单击“删除”即可删除该VLAN |
VLAN查询 | 在VLAN查询栏中输入需要查询的VLAN ID号,单击<查询>按钮,若该VLAN存在,页面就会显示您所要查询的VLAN |
单击图2-21中右边的<新建>按钮,进入到如图2-22所示的创建VLAN的页面。各图标含义如表2-8所示。
表2-8 VLAN图标含义
图标 | 意义 |
该端口不是该VLAN的成员 | |
该端口为该VLAN成员且出端口报文会被打上Tag标记 | |
该端口为该VLAN成员且出端口报文去掉Tag标记 |
配置步骤如下:
(1) 在图2-22所示页面的“VLAN ID”文本框中输入需要新建的VLAN ID号。
(2) 单击各个端口下对应的图标就改变各端口的VLAN属性。若单击“All”下面的图标,可方便地对所有的端口进行全局操作。
(3) 在端口隔离栏中为该VLAN设置端口隔离功能,首先选中“端口隔离”复选框,而后写入隔离上行端口号。上行端口用于连接上级交换机或路由器。该步骤可选。
(4) 单击<确定>按钮后,请配置VLAN包含端口的PVID,配置方法请参见“2.6.2 4. 配置PVID”。
注意:
在配置了某个VLAN的端口隔离后,此VLAN的端口成员不能属于其它VLAN。
例:如图2-22所示,新建VLAN 10,并将端口3、4、5、6加入VLAN 10,端口3、4出端口报文去掉Tag标记,端口5、6出端口报文打上Tag标记。
& 说明:
l 可以创建ID取值范围为2~4094的VLAN。VLAN 1为交换机缺省的管理VLAN,缺省情况下包含所有端口。VLAN 1不能被删除。
l 新建VLAN后请到“PVID配置”页面对VLAN的PVID进行配置,配置方法请参见“2.6.2 4. 配置PVID”。
l Tag标记:基于IEEE 802.1Q标准的VLAN中的以太网帧带有此标记。Tag标记携带了该帧所属的VLAN和优先级等信息。一般如果该端口和PC相连,不用加Tag标记;如果和其它支持IEEE 802.1Q标准的交换机相连,则最好加上Tag标记。
单击图2-21的各VLAN ID号,进入如图2-23所示的页面,以用于对该VLAN进行配置,页面介绍和配置步骤请参见“2.6.2 2. 新建”,除了第一个步骤不必进行配置,其余步骤配置方法相同。
& 说明:
如果被修改VLAN状态的端口是汇聚组成员,那么该汇聚组的其他成员端口的VLAN状态也会相应改变。
以下是用户手册链接:
https://www.h3c.com/cn/d_200807/609757_30005_0.htm
(0)
