问题描述：

h3c s5130，snm部署怎么做

组网及组网描述：

2 个回答

按时间按赞数

叫我靓仔

叫我靓仔九段

粉丝：146人关注：1人

直接配置snmp就行了

1 简介

本文档介绍了SNMP功能典型配置举例。

2 配置前提

本文档不严格与具体软、硬件版本对应，如果使用过程中与产品实际情况有差异，请参考相关产品手册，或以设备实际情况为准。

本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。

本文档假设您已了解SNMP特性。

3 SNMPv1/SNMPv2c配置举例

3.1 组网需求

如图1所示，服务器作为NMS通过SNMPv1/SNMPv2c协议对设备进行配置文件备份，并且当设备出现故障时能够主动向NMS发送告警信息。

图1 SNMPv1/v2c功能典型配置组网图

3.3 配置注意事项

· SNMPv2c与SNMPv1配置方法完全一致，本举例中以配置SNMPv2c为例进行介绍。

· 用户在设备和NMS上配置的SNMP版本号和团体字必须一致，否则，NMS无法对设备进行管理和维护。

· 不同厂商的NMS软件配置方法不同，本配置举例中，以IMC PLAT 7.0 (E0202)为例进行介绍。

3.4 配置步骤

3.4.1 设备的配置

# 设置Agent使用的SNMP版本为v2c、只读团体名为readtest，读写团体名为writetest。

<Agent> system-view

[Agent] snmp-agent sys-info version v2c

[Agent] snmp-agent community read readtest

[Agent] snmp-agent community write writetest

# 设置设备的联系人和位置信息，以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306

[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

# 设置允许向NMS发送告警信息，使用的团体名为traptest。

[Agent] snmp-agent trap enable

[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname traptest

3.4.2 NMS的配置

# 增加设备

登录进入IMC管理平台，选择“资源”页签，单击导航树中的[增加设备]菜单项，进入增加设备配置页面。

· 设置设备的主机名或IP地址为“192.168.100.68”；

· 其它参数采用缺省值。

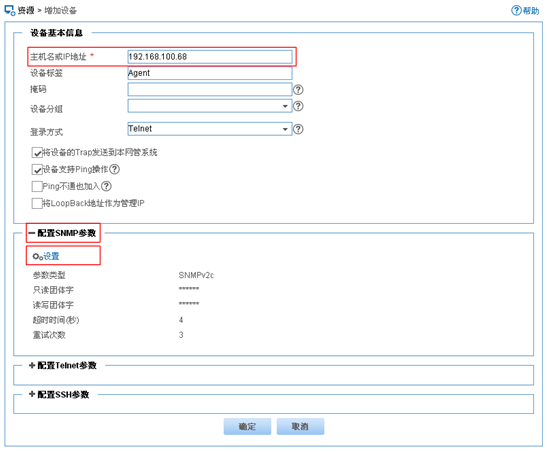

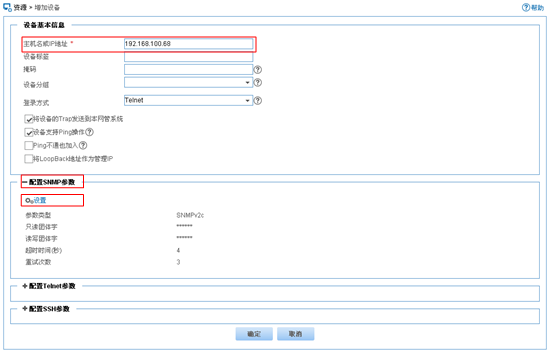

图2 增加设备配置页面

# 在该页面中单击“配置SNMP参数”按钮，展开配置SNMP参数页面，单击“设置”，在弹出的对话框中设置如下内容。

· 设置参数类型为“SNMPv2c”；

· 设置只读团体字为“readtest”；

· 设置读写团体字为“writetest”；

· 其它参数采用缺省值，并单击<确定>按钮完成操作。

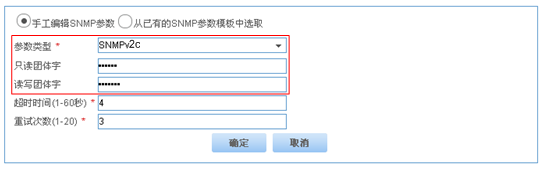

图3 SNMP参数设置页面

# 在“增加设备”页面单击<确定>按钮，iMC返回增加设备成功信息。

图4 增加设备成功页面

# 增加设备成功后，用户即可通过iMC（NMS）对设备进行配置、管理和维护。不同NMS管理软件配置不同，关于NMS的详细配置，具体请参考NMS的相关手册。

3.5 验证配置

(1) Agent向NMS发送Trap信息

# 完成以上配置之后，在设备上的某个空闲接口执行shutdown或undo shutdown操作，设备会向NMS发送接口状态改变的Trap。

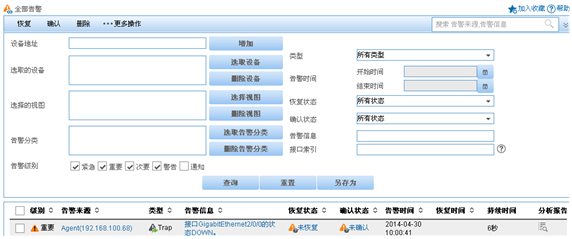

# 在“告警>告警浏览>全部告警”页面中可以查看上述Trap信息。

图5 全部告警视图页面

(2) 在NMS上备份Agent配置文件

# 在“资源>设备视图”页签点击“Agent”，进入如图6页面，点击右侧的“备份配置文件”。

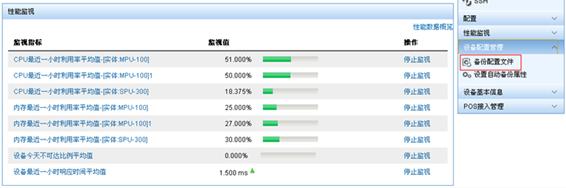

图6 备份配置文件

# 操作成功后会显示如下页面。

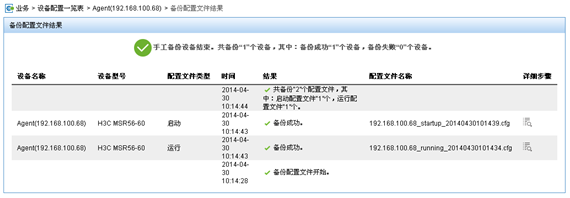

图7 备份配置文件成功

3.6 配置文件

snmp-agent

snmp-agent community write writetest

snmp-agent community read readtest

snmp-agent sys-info contact Mr.Wang-Tel:3306

snmp-agent sys-info location telephone-closet,3rd-floor

snmp-agent sys-info version v2c

snmp-agent trap enable arp

snmp-agent target-host trap address udp-domain 192.168.100.4 params securityn

ame traptest

4 SNMPv3配置举例

4.1 组网需求

如图8所示，服务器作为NMS通过SNMPv3协议对设备进行配置文件备份，提供更高的安全性，并且当设备出现故障时能够主动向NMS发送告警信息。

图8 SNMPv3功能典型配置组网图

4.3 配置注意事项

· 用户需要分别对设备和NMS配置SNMP功能，设备与NMS的SNMP配置必须一致，否则，NMS无法对设备进行管理和维护。

· 不同厂商的NMS软件配置方法不同，本配置举例中，以IMC PLAT 7.0 (E0202)为例进行介绍。

· SNMPv3接收Trap报文的目的主机的安全参数要使用设备已配置的v3用户，且安全模型要一致。

4.4 配置步骤

4.4.1 设备的配置

# 设置Agent使用的SNMP版本为v3。

<Agent> system-view

[Agent] snmp-agent sys-info version v3

# 创建MIB视图，名字为mibtest，包含mib-2子树（OID为“1.3.6.1”）所有对象。

[Agent] snmp-agent sys-info version v1

[Agent] snmp-agent mib-view included mibtest 1.3.6.1

# 创建SNMPv3组managev3group，并配置与该组绑定的SNMPv3用户与NMS建立连接时，均进行认证和加密，NMS可以对设备进行读写的视图均为mibtest。

[Agent] snmp-agent group v3 managev3group privacy read-view mibtest write-view mibtest notify-view mibtest

# 设置SNMPv3用户名为managev3user，认证算法为SHA-1，认证密码为123456TESTauth&!，加密算法为AES，加密密码是123456TESTencr&!。

[Agent] snmp-agent usm-user v3 managev3user managev3group simple authentication-mode sha 123456TESTauth&! privacy-mode aes128 123456TESTencr&!

# 开启SNMP告警功能。

[Agent] snmp-agent trap enable

# 设置接收SNMP告警信息的目的主机IP地址，即NMS的IP地址，配置安全认证参数为managev3user。

[Agent] snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname managev3user v3 privacy

4.4.2 NMS的配置

# 登录iMC，选择“系统管理”页签，单击导航树中的[资源管理/SNMP模板]菜单项，进入SNMP模板配置页面，在该页面中单击<增加>按钮，进入增加SNMP模板配置页面。

· 配置SNMP模板的名称为SNMPv3。

· 选择参数类型为SNMPv3 Priv-Aes128 Auth-Sha。

· 配置SNMP用户名为managev3user。

· 认证密码为123456TESTauth&!。

· 加密密码为123456TESTencr&!。

· 其它参数采用缺省值，并单击<确定>按钮完成操作。

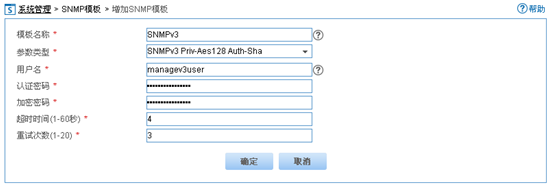

图9 增加SNMP模板页面

# 选择“资源”页签，单击导航树中的[资源管理/增加设备]菜单项，进入增加设备配置页面，在该页面中输入设备的主机名或IP地址，并点击<配置SNMP参数/设置>链接。

图10 增加设备页面

# 进入SNMP参数设置页面配置SNMP参数

· 选择“从已有的SNMP参数模板中选取”。

· 选择名称为“SNMPv3”的SNMP模板。

· 单击<确定>按钮完成操作，返回到“增加设备”页面。

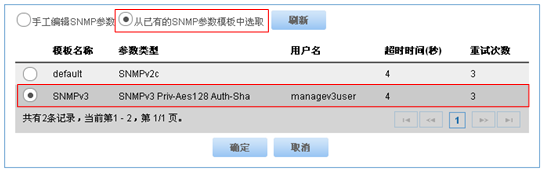

图11 SNMP参数设置页面

# 在“增加设备”页面单击<确定>按钮，iMC返回增加设备成功信息。

图12 增加设备成功页面

# 增加设备成功后，用户即可通过iMC（NMS）对设备进行配置、管理和维护。不同NMS管理软件配置不同，关于NMS的详细配置，具体请参考NMS的相关手册。

4.4.3 验证配置

(1) Agent向NMS发送Trap信息

# 完成以上配置之后，在设备上的某个空闲接口执行shutdown或undo shutdown操作，设备会向NMS发送接口状态改变的Trap。

# 在“告警>告警浏览>全部告警”页面中可以查看上述Trap信息。

图13 全部告警视图页面

(2) 在NMS上备份Agent配置文件

# 在“资源>设备视图”页签点击“Agent”，进入如下页面，点击右侧的“备份配置文件”。

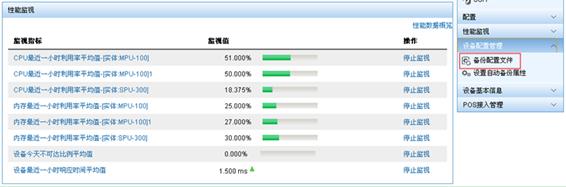

图14 备份配置文件

# 操作成功后会显示如下页面。

图15 备份配置文件成功

4.5 配置文件

snmp-agent sys-info version v3

snmp-agent group v3 managev3group privacy read-view mibtest write-view mibtest

notify-view mibtest

snmp-agent mib-view included mibtest internet

snmp-agent trap enable arp

snmp-agent target-host trap address udp-domain 192.168.100.4 params securityname managev3user v3 privacy

snmp-agent usm-user v3 managev3user managev3group cipher authentication-mode sha $c$3$5JaJZ6gNXlyNRq2FR2ELDT3QQH1exwJRWdYYq7eLfcBewuM5ncM= privacy-mode aes128 $c$3$+bbXZS4+PnsLDyr16OogzBckaLzR6XMDwZQuLBU8RM+dpw==

5 相关资料

· H3C S5130-EI系列以太网交换机网络管理和监控配置指导-Release 3106

· H3C S5130-EI系列以太网交换机网络管理和监控命令参考-Release 3106

暂无评论

得闲饮茶013

得闲饮茶013 九段

粉丝：135人关注：6人

您好，请知：

以下是SNMP的配置举例，请参考：

1.6 SNMPv1/v2c典型配置举例

设备运行于FIPS模式时，不支持本例。

SNMPv1和SNMPv2c的配置方法相同，下面以SNMPv1为例进行配置。

1. 组网需求

· NMS与Agent相连，设备的IP地址和掩码如图1-3所示。

· NMS通过SNMPv1对Agent进行监控管理，Agent在故障时能够主动向NMS发送告警信息。

2. 组网图

图1-3 SNMPv1配置组网图

3. 配置步骤

(1) 配置Agent

# 配置Agent的IP地址为1.1.1.1/24，并确保Agent与NMS之间路由可达。（配置步骤略）

# 设置Agent使用的SNMP版本为v1、只读团体名为public，读写团体名为private。

<Agent> system-view

[Agent] snmp-agent sys-info version v1

[Agent] snmp-agent community read public

[Agent] snmp-agent community write private

# 设置设备的联系人和位置信息，以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306

[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

# 设置允许向NMS发送告警信息，使用的团体名为public。

[Agent] snmp-agent trap enable

[Agent] snmp-agent target-host trap address udp-domain 1.1.1.2 params securityname public v1

snmp-agent target-host命令中指定的版本必须和NMS上运行的SNMP版本一致，因此需要将snmp-agent target-host命令中的版本参数设置为v1。否则，NMS无法正确接收告警信息。

(2) 配置NMS

# 设置NMS使用的SNMP版本为SNMPv1，只读团体名为public，读写团体名为private。另外，还可以根据需求设置“超时”时间和“重试次数”。具体配置请参考NMS的相关手册。

NMS侧的配置必须和Agent侧保持一致，否则无法通信。

(3) 结果验证

# 通过查询Agent上相应的MIB节点获取NULL0接口的MTU值，结果为1500：

Send request to 1.1.1.1/161 ...

Protocol version: SNMPv1

Operation: Get

Request binding:

1: 1.3.6.1.2.1.2.2.1.4.135471

Response binding:

1: Oid=ifMtu.135471 Syntax=INT Value=1500

Get finished

# 当使用错误的团体名获取Agent上的MIB节点信息时，NMS上将看到认证失败的Trap信息，即authenticationFailure：

1.1.1.1/2934 V1 Trap = authenticationFailure

SNMP Version = V1

Community = public

Command = Trap

Enterprise = 1.3.6.1.4.1.43.1.16.4.3.50

GenericID = 4

SpecificID = 0

Time Stamp = 8:35:25.68

1.7 SNMPv3典型配置举例（通过VACM方式配置）

1. 组网需求

· NMS与Agent相连，设备的IP地址和掩码如图1-4所示。

· NMS通过SNMPv3只能对Agent的SNMP报文的相关信息进行监控管理，Agent在出现故障时能够主动向NMS发送告警信息。

· NMS与Agent建立SNMP连接时，需要认证，使用的认证算法为SHA-1，认证密码为123456TESTauth&!。NMS与Agent之间传输的SNMP报文需要加密，使用的加密协议为AES，加密密码为123456TESTencr&!。

2. 组网图

图1-4 SNMPv3配置组网图

3. 配置步骤

(1) 配置Agent

# 配置Agent的IP地址为1.1.1.1/24，并确保Agent与NMS之间路由可达。（配置步骤略）

# 设置访问权限：用户只能读写节点ifTable（OID为1.3.6.1.2.1.2.2）下的对象，不可以访问其它MIB对象。

<Agent> system-view

[Agent] undo snmp-agent mib-view ViewDefault

[Agent] snmp-agent mib-view included test ifTable

[Agent] snmp-agent group v3 managev3group privacy read-view test write-view test

# 设置Agent使用的用户名为managev3user，认证算法为SHA-1，认证密码为123456TESTauth&!，加密算法为AES，加密密码是123456TESTencr&!。

[Agent] snmp-agent usm-user v3 managev3user managev3group simple authentication-mode sha 123456TESTauth&! privacy-mode aes128 123456TESTencr&!

# 设置设备的联系人和位置信息，以方便维护。

[Agent] snmp-agent sys-info contact Mr.Wang-Tel:3306

[Agent] snmp-agent sys-info location telephone-closet,3rd-floor

# 设置允许向NMS发送告警信息，使用的用户名为managev3user。

[Agent] snmp-agent trap enable

[Agent] snmp-agent target-host trap address udp-domain 1.1.1.2 params securityname managev3user v3 privacy

(2) 配置NMS

# 设置NMS使用的SNMP版本为SNMPv3，用户名为managev3user，启用认证和加密功能，认证算法为SHA-1，认证密码为123456TESTauth&!，加密协议为AES，加密密码为123456TESTencr&!。另外，还可以根据需求设置“超时”时间和“重试次数”。具体配置请参考NMS的相关手册。

NMS侧的配置必须和设备侧保持一致，否则无法进行相应操作。

(3) 结果验证

# 通过查询Agent上相应的MIB节点获取NULL0接口的MTU值，结果为1500：

Send request to 1.1.1.1/161 ...

Protocol version: SNMPv3

Operation: Get

Request binding:

1: 1.3.6.1.2.1.2.2.1.4.135471

Response binding:

1: Oid=ifMtu.135471 Syntax=INT Value=1500

Get finished

# 通过查询Agent上相应的MIB节点获取设备名称时，由于没有权限，结果为空（NULL）：
