S5024P

2.4.3  端口镜像1. 以太网端口镜像简介S5000P提供基于端口的镜像功能，即可将指定的一个或多个端口的报文复制到镜像端口，用于报文的分析和监控。例如：可以将端口2上的报文复制到指定镜像端口1，通过镜像端口1上连接的协议分析仪进行测试和记录端口2的工作状态。

2. 镜像端口的配置单击[端口管理/端口镜像]菜单进入到如图2-10所示的页面。配置端口镜像的过程如下：

(1)        在“镜像端口”栏中选择需要设成镜像端口的端口号。

(2)        选择“被镜像端口”单选框，若选择“普通端口”则表明此端口没有被镜像。

(3)        单击<确定>按钮，完成配置。

例：如图2-10所示，配置端口镜像，使镜像端口1可以分析和监视进出端口2，3，4的所有报文。

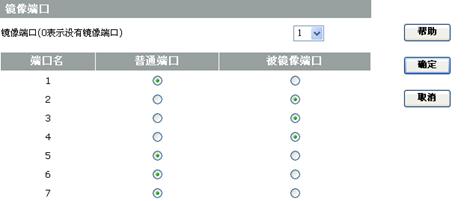

图2-10 端口镜像

l    出入被镜像端口的有效报文都会被镜像到镜像端口。

l    汇聚端口不能作为镜像端口。

l    设置镜像端口后，该端口自动配置为Trunk端口。

l    删除镜像端口后，该端口自动配置为Access端口且加入VLAN 1。
