H3C 8300 NAT怎么多对一? 多个内网IP 对应一个公网IP 在哪个选项设置,来个大神教一下
(0)
最佳答案
虚拟服务器那里
(0)
如何设置,教我一下,谢谢
外部端口和内部端口怎么设置?
你是ER还是GR系列的
ER
参考这个,端口映射:https://www.h3c.com/cn/d_202104/1401159_30005_0.htm#_Toc69653733
看不懂,它上面的端口映射 我在路由器上找不到这个,虚拟服务器怎么设置?
看了,但是路由器没有端口映射页面
您好,请知:
使用NAT地址转换即可,以下是NAT的配置说明,请参考:
NAT可以实现局域网内的多台主机通过1个或多个公网IP地址接入因特网,即用少量的公网IP地址代表较多的私网IP地址,节省公网的IP地址。
私网IP地址是指内部网络或主机的IP地址,公网IP地址是指在因特网上全球唯一的IP地址。
RFC 1918为私网预留出了三个IP地址块,如下:
· A类:10.0.0.0~10.255.255.255
· B类:172.16.0.0~172.31.255.255
· C类:192.168.0.0~192.168.255.255
上述三个范围内的地址不会在因特网上被分配,因此可以不必向运营商或注册中心申请而在公司或企业内部自由使用。
路由器支持提供以下三种NAT转换方式
· 一对一NAT:将局域网内主机的IP地址一对一转换为指定的公网IP地址,即对应主机访问因特网时有自己的公网IP地址。在这种方式下,局域网内的其他主机及因特网上的主机都可以通过访问对应的公网IP地址来访问该主机。
· 多对一NAT:当路由器拥有单个公网IP地址时,如果局域网内的主机访问外网,其私网IP地址均自动转换为对应的WAN接口的IP地址。
· 多对多NAT:当路由器拥有多个公网IP地址时,如果局域网内的主机访问外网,其私网IP地址会自动转换为公网IP地址池中的其中一个IP地址。
比如:某企业申请了一条电信线路,分配的公网IP地址范围是218.3.55.20~218.3.55.30。该企业需要对外开放Web服务器(IP地址为192.168.1.5)、Mail服务器(IP地址为192.168.1.6)和FTP服务器(IP地址为192.168.1.7)。此时,您可以使用一对一NAT方式将服务器IP地址与公网IP地址建立一对一地址转换,其他主机上网时可使用公网IP地址池中的其他IP地址,从而可以充分利用所有的公网IP地址。
仅当开启了NAT功能后,您所设置的一对一NAT、多对一NAT和多对多NAT才会生效。
页面向导:高级设置→地址转换→NAT设置
本页面为您提供如下主要功能:
· 开启NAT功能(选中“使用NAT地址转换”单选按钮,单击<应用>按钮生效) · 关闭NAT功能(选中“不使用NAT地址转换”单选按钮,单击<应用>按钮生效) |
设置完成后,您可以通过查看运行状态页面中的“NAT模式”来验证功能是否已启用。
在您设置一对一NAT前,请先开启NAT功能。

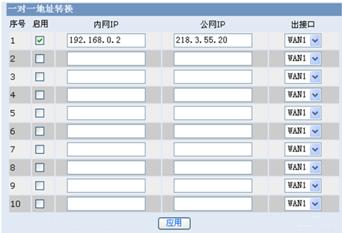

页面向导:高级设置→地址转换→一对一NAT
本页面为您提供如下主要功能:
· 设置一对一NAT(选中“启用”复选框,设置指定的内网IP与公网IP的映射关系,并选择相应的WAN出接口,单击<应用>按钮生效) |
在您设置多对一和多对多NAT前,请先开启NAT功能。
页面向导:高级设置→地址转换→NAT设置
本页面为您提供如下主要功能:
· 设置多对一NAT(根据您实际所连接的线路,选择相应的“自动使用WAN1的IP地址”或“自动使用WAN2的IP地址”单选按钮,单击<应用>按钮生效) | |
· 设置多对多NAT(根据您实际所连接的线路,设置相应WAN口的NAT地址池范围,单击<应用>按钮生效) |
建议您在H3C技术人员的指导下对网络连接参数进行操作。
页面向导:高级设置→地址转换→NAT设置
本页面为您提供如下主要功能:
· 设置路由器支持的网络连接总数,即会话总数(一般情况下,请保留缺省值。比如:局域网内PC遭受病毒攻击从而建立大量无用的连接,您可以修改该参数来减少路由器资源的浪费) · 清除指定接口的网络连接(一般情况下,如果路由器运行正常,请勿执行此操作。因为,清除网络连接会导致现有的业务重新选择出接口,可能会影响现有业务的正常运行) |
为保证局域网的安全,路由器会阻断从因特网主动发起的连接请求。因此,如果您想让因特网用户能够访问局域网内的服务器(比如:Web服务器、Email服务器、FTP服务器等),需要设置虚拟服务器。
虚拟服务器也可称为端口映射,它可以将WAN口IP地址、外部端口号和局域网内服务器IP地址、内部端口号建立映射关系,使所有对该WAN口某服务端口的访问重定向到指定的局域网内服务器的相应端口。
路由器会根据以下步骤来进行端口映射:
图7-1 端口映射
页面向导:高级设置→地址转换→虚拟服务器
本页面为您提供如下主要功能:
· 设置当虚拟服务器列表中如果不存在对应的映射项时,对报文的处理方式(主页面。选择“丢弃”或“重定向到DMZ主机”,单击<应用>按钮生效) | |
· 添加虚拟服务器列表项(单击主页面上的<新增>按钮,在弹出的对话框中设置相应的虚拟服务器参数,单击<增加>按钮完成操作) |
页面中关键项的含义如下表所示。
表7-1 页面关键项描述
页面关键项 | 描述 |
预置设置 | 路由器提供一些常用服务的预置设置选项,比如:FTP、Web等服务 在下拉列表框中选择某服务,服务名称、外部端口、内部端口项均将自动完成设置 · 如果路由器提供的预设服务没有您需要的,您可以自行设置服务信息 · 预设服务的端口号是常用端口号,如果需要,您可以自行修改 · 对于FTP、TFTP服务等,您需要开启对应的ALG项,且内部端口必须设置为标准端口号。例如:WAN侧客户端通过PASV模式(被动FTP)访问局域网内的FTP服务器,内部端口必须设置为21 |
服务名称 | 输入虚拟服务器设置项的名称 |
外部端口 | 输入客户端访问虚拟服务器所使用的端口。取值范围:1~65535,端口范围必须从小到大。如果只有一个端口,则左右两边的文本框请填写同一端口号 各设置项的外部端口不能重复,且内部端口和外部端口的设定个数必须一样,即内部端口和外部端口一一对应。比如:设置某个虚拟服务器,外部端口为100~102,内部端口为10~12。如果路由器收到外部101端口的访问请求,则路由器会把报文转发到内部服务器的11端口 |
内部端口 | 输入内部服务器上真实开放的服务端口。取值范围:1~65535,端口范围必须从小到大。如果只有一个端口,则左右两边的文本框请填写同一端口号 各设置项的内部端口允许重复,且内部端口和外部端口的设定个数必须一样,即内部端口和外部端口一一对应 |
内部服务器IP | 输入内部服务器的IP地址 |
是否启用 | 在下拉列表框中选择“启用”,表示此虚拟服务器生效;选择“禁用”,表示此虚拟服务器不生效 |
当局域网内的客户端访问因特网上的服务器时,对于某些应用(比如:IP电话、视频会议等),客户端向服务器主动发起连接的同时,也需要服务器向客户端发起连接请求。而缺省情况下,路由器收到WAN侧主动连接的请求都会拒绝,此时通信会被中断。
通过设置路由器的端口触发规则,当客户端访问服务器并触发规则后,路由器会自动开放服务器需要向客户端请求的端口,从而可以保证通信正常。当客户端和路由器长时间没有数据交互时,路由器会自动关闭之前对外开放的端口,最大限度地保证了局域网的安全。
页面向导:高级设置→地址转换→端口触发
本页面为您提供如下主要功能:

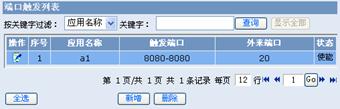

· 显示和修改当前您已添加的端口触发规则(主页面) | |

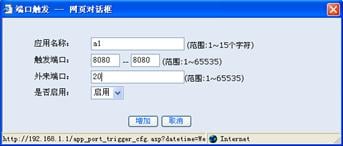

· 添加端口触发规则(单击主页面上的<新增>按钮,在弹出的对话框中设置相应的参数,单击<增加>按钮完成操作) |
页面中关键项的含义如下表所示。
表7-2 页面关键项描述
页面关键项 | 描述 |
应用名称 | 输入端口触发设置项的名称 |
触发端口 | 输入局域网内的客户端向外网服务器发起请求的端口。取值范围:1~65535,端口范围必须从小到大。如果只有一个端口,则左右两边的文本框请填写同一端口号 当局域网内的客户端通过触发端口与外部网络建立连接时,其相应的外来端口也将被打开。此时,外部网络的主机可以通过这些端口来访问局域网 |
外来端口 | 输入外网服务器需要主动向局域网内客户端请求的端口。取值范围:1~65535,可设置单一端口、端口范围或两者的组合,端口间用英文逗号“,”隔开,比如:100,200-300,400,表示请求端口为端口100,400及200到300之间的端口 |
是否启用 | 在下拉列表框中选择“启用”,表示路由器使用此端口触发规则;选择“禁用”,则关闭此端口触发规则 |
通常情况下,NAT只对报文头中的IP地址和端口信息进行转换,不对应用层数据载荷中的字段进行分析。
然而,对于一些特殊的协议(比如:FTP、TFTP等),它们报文的数据载荷中可能包含IP地址或端口信息,这些内容不能被NAT进行有效地转换,就可能会出现问题。比如:FTP应用是由数据连接和控制连接共同完成的,而且数据连接的建立由控制连接中的载荷字段信息动态地决定,这就需要ALG来完成载荷字段信息的转换,以保证后续数据连接的正确建立。
针对需要ALG的一些应用层协议,您在使用时只需要在路由器上开启相应的项即可。

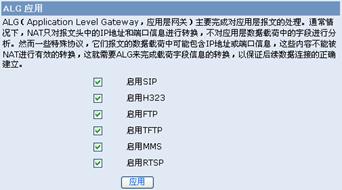

页面向导:高级设置→地址转换→ALG应用
本页面为您提供如下主要功能:
· 设置ALG应用(缺省情况下,应用层协议的ALG应用均已经开启,建议您保留缺省设置) |
(0)
亲~登录后才可以操作哦!
确定你的邮箱还未认证,请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
抄袭了我的内容
×
原文链接或出处
诽谤我
×
对根叔社区有害的内容
×
不规范转载
×
举报说明
怎么设置?
教我一下,感谢
我看你不是勾选了嘛
这个不是
我局域网有两百多个ip再用,我要转三个ip对应一个公网ip 服务器的
那是想实现啥,出去源转换,还是进来目的转换
目的就是让服务器挂在公网上,别人可以通过公网IP访问我们内部三台服务器
那就是虚拟服务器
虚拟服务器该怎么设置,端口怎么填写?
端口要看你自己那边是使用什么端口什么服务呀
