老交换机v5版本s7603-s做本地端口镜像，配置命令是多少？

本地端口镜像配置举例

1. 组网需求

用户网络描述如下：

l              部门1的报文通过端口GigabitEthernet1/0/1接入Device C。

l              部门2的报文通过端口GigabitEthernet1/0/2接入Device C。

l              Server接在Device C的GigabitEthernet1/0/3端口上。

需求为：用户希望通过Server对部门1和部门2收发的报文进行监控。

使用本地端口镜像功能实现该需求：

l              端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为镜像源端口。

l              连接Server的端口GigabitEthernet1/0/3为镜像目的端口。

2. 组网图

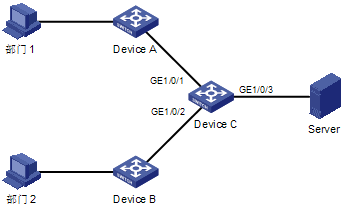

图1-2 配置本地端口镜像组网图

3. 配置步骤

(1)        配置方案1

# 创建本地镜像组。

<DeviceC> system-view

[DeviceC] mirroring-group 1 local

# 为本地镜像组配置源端口和目的端口。

[DeviceC] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 gigabitethernet 1/0/2 both

[DeviceC] mirroring-group 1 monitor-port gigabitethernet 1/0/3

# 显示所有镜像组的配置信息。

[DeviceC] display mirroring-group all

mirroring-group 1:

    type: local

    status: active

    mirroring port:

        GigabitEthernet1/0/1  both

        GigabitEthernet1/0/2  both

    monitor port: GigabitEthernet1/0/3

配置完成后，用户就可以在Server上监控部门1和部门2收发的所有报文。
