有没有更换MSR5660主控或者其他类似操作的案例
- 0关注
- 1收藏，1314浏览
问题描述：
有没有更换MSR5660主控或者其他类似操作的案例
组网及组网描述：
- 2021-05-21提问
- 举报
-
(0)
最佳答案
您好，请知：
可以参考下MSR5600用户手册的安装部分：
更换前注意备份设备配置。
更换时注意佩戴防静电手环。
更换后注意测试业务和设备各项运行指标是否正常。
以下是更换的说明，请参考：
更换SPU和SPE业务板
· SPU不支持热插拔，在安装之前，请确认路由器处于断电状态，如果没有，请关闭路由器电源开关。
· SPE支持热插拔，但在MPU-100-X1启动过程中禁止对SPE进行插拔操作。
· 主控板SYS指示灯黄绿交替闪烁时，请勿对SPE业务板进行热插拔操作。
· MSR5620路由器不支持SPU业务板的更换。
· MSR 56-60和MSR 56-80路由器更换SPU业务板的方法类似，下面以MSR 56-60更换SPU-200业务板为例。
· MSR 56-60和MSR 56-80路由器更换SPE业务板的方法类似，下面以MSR 56-60更换SPE-S3业务板为例。
· SPU-600-X1不能单独使用，至少需要安装一块SPE业务板。
3.3.1 更换SPU业务板
1. 更换SPU业务板的步骤如下：
(1) 用十字螺丝刀，逆时针拧松SPU业务板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(2) 两手分别捏住SPU业务板的扳手，用力向外掰开，然后沿着导轨的方向水平缓慢地取出SPU业务板。
(3) 若还需安装其他SPU业务板，安装步骤请参见“2.3.6 安装SPU和SPE业务板”。

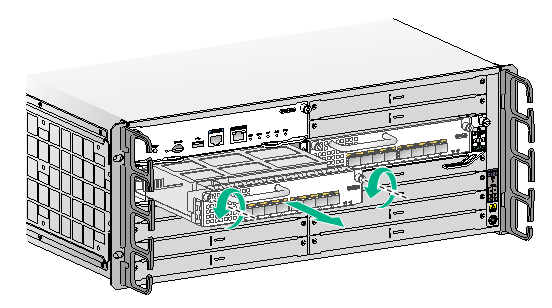

图3-3 拆卸SPU-200业务板
3.3.2 更换SPE业务板
1. 更换SPE业务板的步骤如下：
(1) 用十字螺丝刀，逆时针拧松SPE业务板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(2) 用手拉住SPE业务板的拉手，沿着导轨的方向水平缓慢地取出SPE业务板。
(3) 若还需安装其他SPE业务板，安装步骤请参见“2.3.6 安装SPU和SPE业务板”。

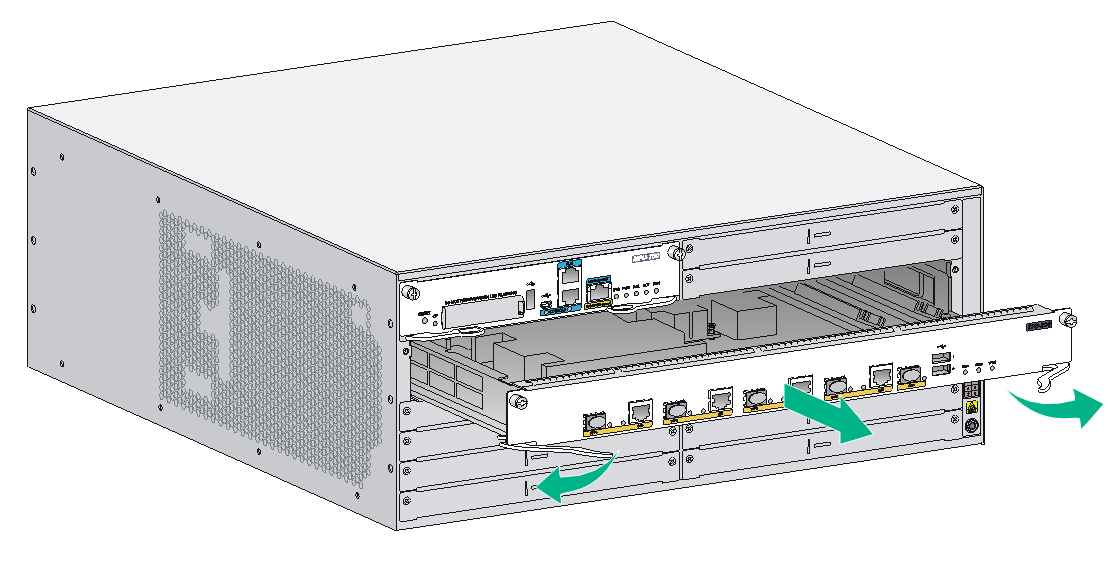

图3-4 拆卸SPE业务板
3.4 更换MPU主控板
· MPU主控板支持热插拔。当主控板上安装了存储介质时，带电拔出主控板需要先执行umount命令，卸载文件系统，提示成功之后，可以拆卸主控板。
· 主控板SYS指示灯黄绿交替闪烁时，请勿对主控板进行主备倒换操作。
3.4.1 更换MSR5620路由器主控板
1. 更换MSR5620路由器主控板的步骤如下：
(1) 在命令行配置界面用户视图下执行umount sdb0:命令，提示“successfully”后可以拆卸主控板（主控板上没有安装外置Micro SD卡或者设备断电情况下可以跳过此步骤）。
(2) 用十字螺丝刀，逆时针拧松主控板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(3) 沿着导轨的方向水平缓慢地取出主控板。
(4) 若还需安装其他MPU主控板，安装步骤请参见“2.3.5 安装MPU主控板”。

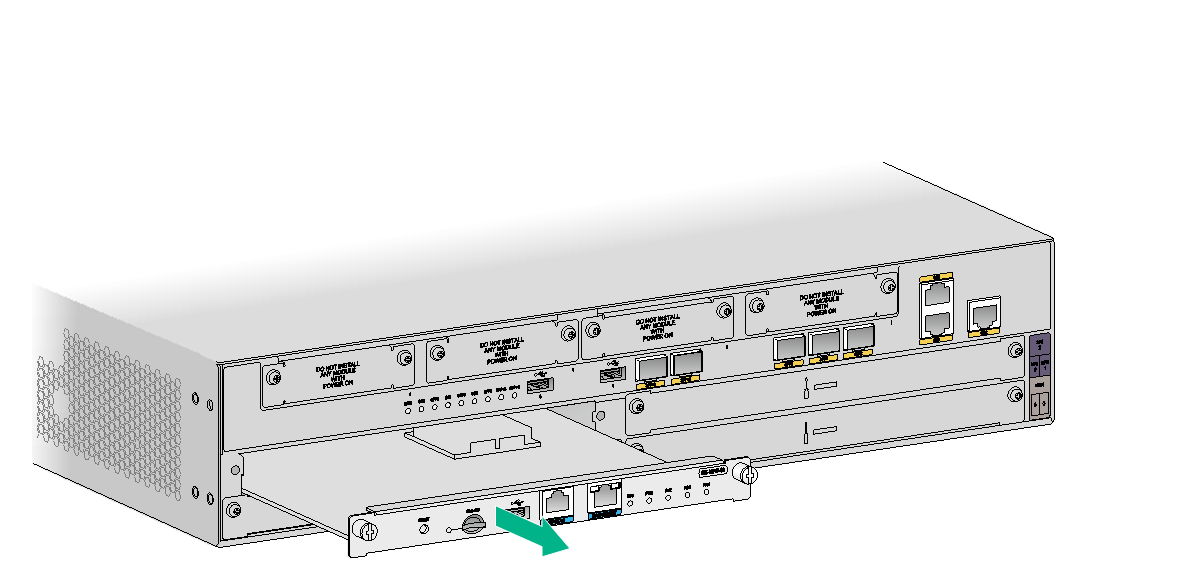

图3-5 拆卸MPU-60主控板
3.4.2 更换MSR 56-60/80路由器主控板
· MSR 56-60和MSR 56-80路由器更换MPU-100、MPU-100-X1和MPU-100-G的方法类似，下面以MSR 56-60更换MPU-100为例。
· 带电更换MPU-100主控板时需要先执行umount cfa0:，如果设备安装了外置CF卡，需要分别执行umount cfa0:和umount cfb0:命令，卸载文件系统，提示成功后，可以拆卸主控板。
· 带电更换MPU-100-X1主控板时需要先执行umount sdb0:。如果设备安装了外置Micro SD卡，需要分别执行umount sda0:和umount sdb0:命令，卸载文件系统，提示成功后，可以拆卸主控板。
1. 更换MPU-100主控板的步骤如下：
(1) 在命令行配置界面的用户视图下执行umount cfa0:命令，如果设备安装了外置Micro SD卡，需要分别执行umount cfa0:和umount cfb0:命令，提示“successfully”后可以拆卸主控板（设备断电情况下可以跳过此步骤）。
(2) 用十字螺丝刀，逆时针拧松主控板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(3) 两手分别捏住主控板的扳手，用力向外掰开，然后沿着导轨的方向水平缓慢地取出主控板。
(4) 若还需安装其他MPU主控板，安装步骤请参见“2.3.5 安装MPU主控板”。
图3-6 拆卸MPU-100主控板
3.5 更换VPM模块
· 在更换VPM模块时，请先将SPU业务板拆离机箱。拆卸SPU业务板的方法，请参见3.3 更换SPU和SPE业务板。
· 仅SPU-100/SPU-200/SPU-300支持VPM模块。
VPM(Voice Processing Module)语音处理模块主要实现语音的压缩解压缩，EC（回声消除），CNG（舒适噪声产生）等语音的处理。
· 256路语音处理模块256-VPM
· 512路语音处理模块512-VPM
图3-7 VPM模块

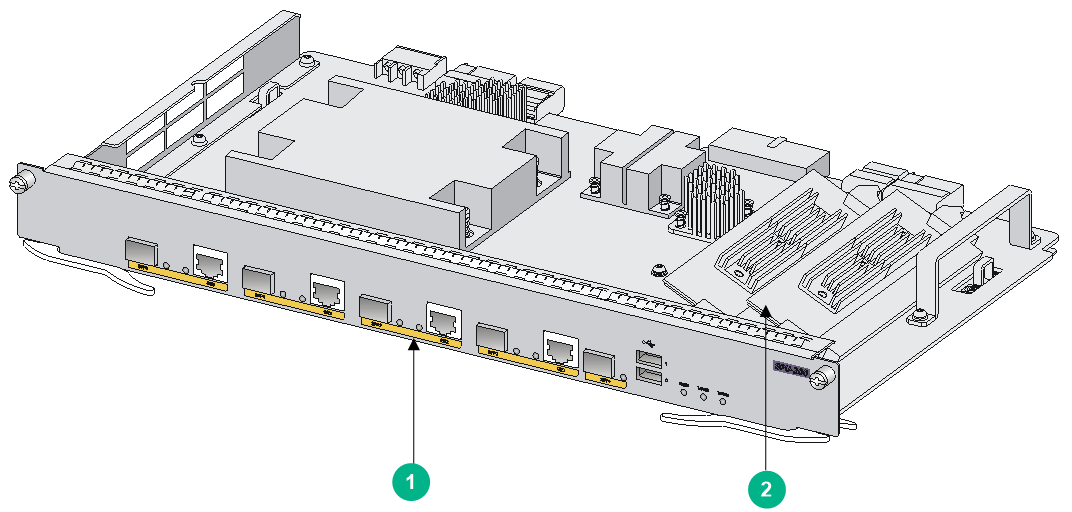

图3-8 SPU-200业务板结构
1: 前面板 | 2: VPM模块 |
3.5.1 拆卸需更换的VPM模块
拆卸VPM模块的方法如下：
(1) 用双手分别按住VPM模块插槽左右两边的卡扣，同时向外用力，使VPM模块与插槽卡扣分离，并自动弹起。
(2) 取下VPM模块，并妥善保存。

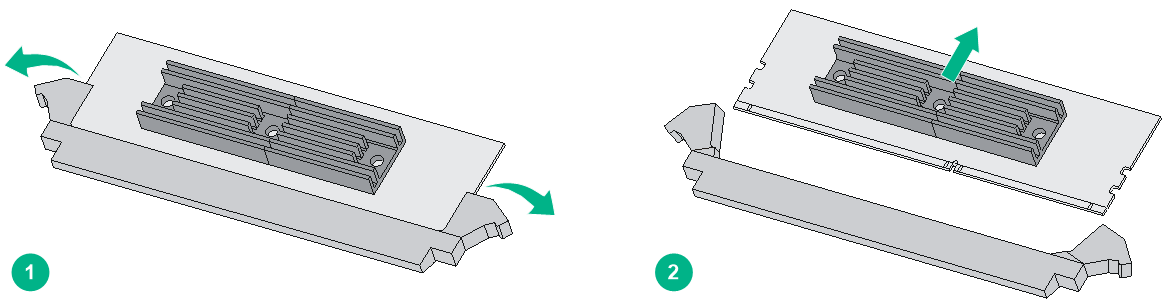

图3-9 拆卸VPM模块
3.5.2 安装新的VPM模块
安装VPM模块的方法如下：
(1) 将VPM模块的金手指与路由器主板上VPM模块插槽对齐，沿VPM模块插槽导轨插入VPM模块。
(2) 双手分别按住VPM模块左右外沿，沿VPM模块插槽导轨方向用力，直到听到“咔”的一声，表示VPM模块已经固定在插槽内。
(3) 检查VPM模块插槽卡扣是否已经牢固的卡住了VPM模块。
图3-10 安装VPM模块
- 2021-05-21回答
- 评论(0)
- 举报
-
(0)
更换SPU和SPE业务板
· SPU不支持热插拔，在安装之前，请确认路由器处于断电状态，如果没有，请关闭路由器电源开关。
· SPE支持热插拔，但在MPU-100-X1启动过程中禁止对SPE进行插拔操作。
· 主控板SYS指示灯黄绿交替闪烁时，请勿对SPE业务板进行热插拔操作。
· MSR5620路由器不支持SPU业务板的更换。
· MSR 56-60和MSR 56-80路由器更换SPU业务板的方法类似，下面以MSR 56-60更换SPU-200业务板为例。
· MSR 56-60和MSR 56-80路由器更换SPE业务板的方法类似，下面以MSR 56-60更换SPE-S3业务板为例。
· SPU-600-X1不能单独使用，至少需要安装一块SPE业务板。
3.3.1 更换SPU业务板
1. 更换SPU业务板的步骤如下：
(1) 用十字螺丝刀，逆时针拧松SPU业务板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(2) 两手分别捏住SPU业务板的扳手，用力向外掰开，然后沿着导轨的方向水平缓慢地取出SPU业务板。
(3) 若还需安装其他SPU业务板，安装步骤请参见“2.3.6 安装SPU和SPE业务板”。
图3-3 拆卸SPU-200业务板
3.3.2 更换SPE业务板
1. 更换SPE业务板的步骤如下：
(1) 用十字螺丝刀，逆时针拧松SPE业务板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(2) 用手拉住SPE业务板的拉手，沿着导轨的方向水平缓慢地取出SPE业务板。
(3) 若还需安装其他SPE业务板，安装步骤请参见“2.3.6 安装SPU和SPE业务板”。
图3-4 拆卸SPE业务板
3.4 更换MPU主控板
· MPU主控板支持热插拔。当主控板上安装了存储介质时，带电拔出主控板需要先执行umount命令，卸载文件系统，提示成功之后，可以拆卸主控板。
· 主控板SYS指示灯黄绿交替闪烁时，请勿对主控板进行主备倒换操作。
3.4.1 更换MSR5620路由器主控板
1. 更换MSR5620路由器主控板的步骤如下：
(1) 在命令行配置界面用户视图下执行umount sdb0:命令，提示“successfully”后可以拆卸主控板（主控板上没有安装外置Micro SD卡或者设备断电情况下可以跳过此步骤）。
(2) 用十字螺丝刀，逆时针拧松主控板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(3) 沿着导轨的方向水平缓慢地取出主控板。
(4) 若还需安装其他MPU主控板，安装步骤请参见“2.3.5 安装MPU主控板”。

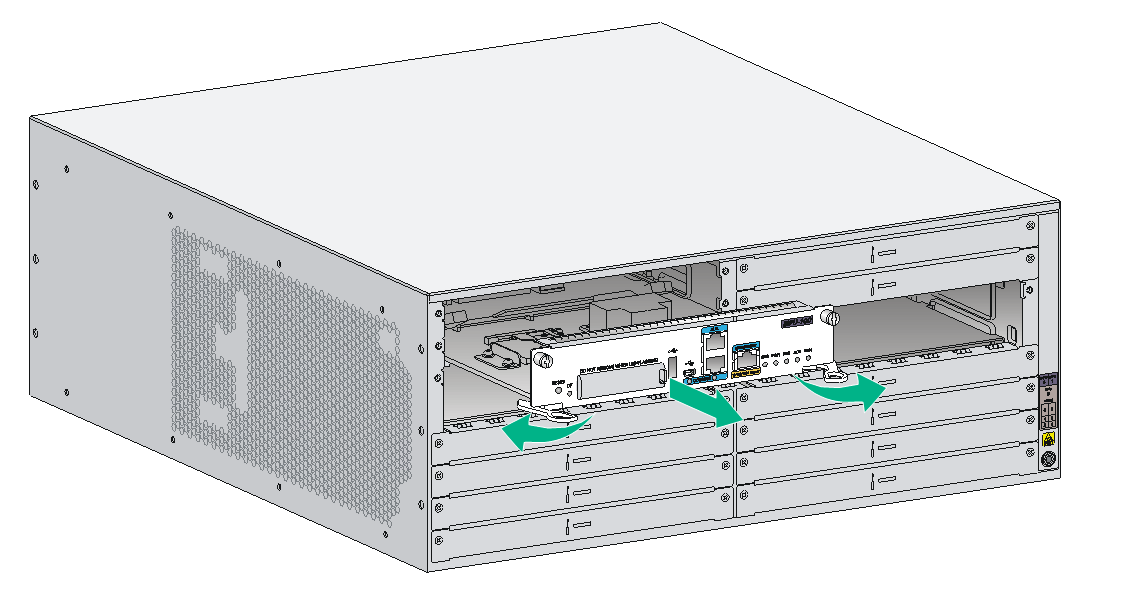

图3-5 拆卸MPU-60主控板
3.4.2 更换MSR 56-60/80路由器主控板
· MSR 56-60和MSR 56-80路由器更换MPU-100、MPU-100-X1和MPU-100-G的方法类似，下面以MSR 56-60更换MPU-100为例。
· 带电更换MPU-100主控板时需要先执行umount cfa0:，如果设备安装了外置CF卡，需要分别执行umount cfa0:和umount cfb0:命令，卸载文件系统，提示成功后，可以拆卸主控板。
· 带电更换MPU-100-X1主控板时需要先执行umount sdb0:。如果设备安装了外置Micro SD卡，需要分别执行umount sda0:和umount sdb0:命令，卸载文件系统，提示成功后，可以拆卸主控板。
1. 更换MPU-100主控板的步骤如下：
(1) 在命令行配置界面的用户视图下执行umount cfa0:命令，如果设备安装了外置Micro SD卡，需要分别执行umount cfa0:和umount cfb0:命令，提示“successfully”后可以拆卸主控板（设备断电情况下可以跳过此步骤）。
(2) 用十字螺丝刀，逆时针拧松主控板两侧的松不脱螺钉，直至松不脱螺钉上的弹簧完全弹出。
(3) 两手分别捏住主控板的扳手，用力向外掰开，然后沿着导轨的方向水平缓慢地取出主控板。
(4) 若还需安装其他MPU主控板，安装步骤请参见“2.3.5 安装MPU主控板”。
图3-6 拆卸MPU-100主控板
3.5 更换VPM模块
· 在更换VPM模块时，请先将SPU业务板拆离机箱。拆卸SPU业务板的方法，请参见3.3 更换SPU和SPE业务板。
· 仅SPU-100/SPU-200/SPU-300支持VPM模块。
VPM(Voice Processing Module)语音处理模块主要实现语音的压缩解压缩，EC（回声消除），CNG（舒适噪声产生）等语音的处理。
· 256路语音处理模块256-VPM
· 512路语音处理模块512-VPM

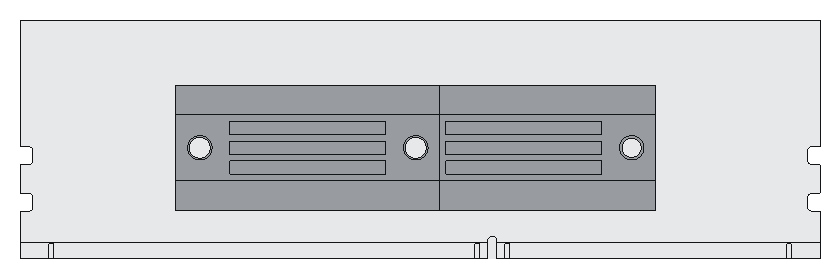

图3-7 VPM模块
