1.5  IP Source Guard典型配置举例

1.5.1  IPv4静态绑定表项配置举例

1. 组网需求

如图1-2所示，Host A与Host B分别与Device B的端口GigabitEthernet1/0/2、GigabitEthernet1/0/1相连；Host C与Device A的端口GigabitEthernet1/0/2相连。Device B接到Device A的端口GigabitEthernet1/0/1上。各主机均使用静态配置的IP地址。

通过在Device A和Device B上配置IPv4静态绑定表项，可以满足以下各项应用需求：

·              Device A的端口GigabitEthernet1/0/2上只允许Host C发送的IP报文通过。

·              Device A的端口GigabitEthernet1/0/1上只允许Host A发送的IP报文通过。

·              Device B的端口GigabitEthernet1/0/2上只允许Host A发送的IP报文通过。

·              Device B的端口GigabitEthernet1/0/1上只允许使用IP地址192.168.0.2/24的主机发送的IP报文通过，即允许Host B更换网卡后仍然可以使用该IP地址与Host A互通。

2. 组网图

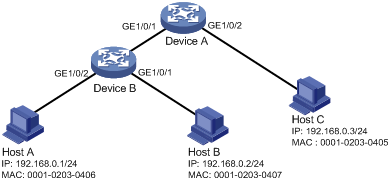

图1-2 配置静态绑定表项组网图

3. 配置步骤

(1)      配置Device A

# 在端口GigabitEthernet1/0/2上配置IPv4端口绑定功能，绑定源IP地址和MAC地址。

<DeviceA> system-view

[DeviceA] interface GigabitEthernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项，只允许MAC地址为0001-0203-0405、IP地址为192.168.0.3的Host C发送的IP报文通过端口GigabitEthernet1/0/2。

[DeviceA] interface GigabitEthernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] ip source binding ip-address 192.168.0.3 mac-address 0001-0203-0405

[DeviceA-GigabitEthernet1/0/2] quit

# 在端口GigabitEthernet1/0/1上配置IPv4端口绑定功能，绑定源IP地址和MAC地址。

[DeviceA] interface GigabitEthernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项，只允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的Host A发送的IP报文通过端口GigabitEthernet1/0/1。

[DeviceA-GigabitEthernet1/0/1] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

[DeviceA-GigabitEthernet1/0/1] quit

(2)      配置Device B

# 在端口GigabitEthernet1/0/2上配置IPv4端口绑定功能，绑定源IP地址和MAC地址。

<DeviceB> system-view

[DeviceB] interface GigabitEthernet1/0/2

[DeviceB-GigabitEthernet1/0/2] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项，只允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的Host A发送的IP报文通过端口GigabitEthernet1/0/2。

[DeviceB-GigabitEthernet1/0/2] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

[DeviceB-GigabitEthernet1/0/2] quit

# 在GigabitEthernet1/0/1上配置IPv4端口绑定功能，绑定源IP地址。

[DeviceB] interface GigabitEthernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] ip verify source ip-address

# 配置IPv4静态绑定表项，只允许IP地址为192.168.0.2的主机发送的IP报文通过端口GigabitEthernet1/0/1。

[DeviceB-GigabitEthernet1/0/1] ip source binding ip-address 192.168.0.2

[DeviceB-GigabitEthernet1/0/1] quit

4. 验证配置结果

# 在Device A上显示IPv4静态绑定表项配置成功。

[DeviceA] display ip source binding static

Total entries found: 2

 MAC Address       IP Address       VLAN   Interface              Type

 0001-0203-0405    192.168.0.3      N/A    GE1/0/2               Static

 0001-0203-0406    192.168.0.1      N/A    GE1/0/1               Static

# 在Device B上显示IPv4静态绑定表项配置成功。

[DeviceB] display ip source binding static

Total entries found: 2

 MAC Address       IP Address       VLAN   Interface             Type

 0001-0203-0406    192.168.0.1      N/A    GE1/0/2               Static

 N/A               192.168.0.2      N/A    GE1/0/1               Static
