GR3200与S5560交换机划分vlan配置上网
- 0关注
- 1收藏，3014浏览
问题描述：
s5560交换机跟gr3200路由器组网
组网及组网描述：
在S5560交换机上配置多个vlan通过GR3200路由器访问外网
- 2021-05-24提问
- 举报
-
(0)
您好，以下是gr3200的用户手册链接
https://www.h3c.com/cn/Service/Document_Software/Document_Center/Routers/Catalog/H3C_GR/GR3200/轻轻松松配交换
https://zhiliao.h3c.com/topic/huati/1246
轻轻松松配路由 https://zhiliao.h3c.com/topic/huati/1247
- 2021-05-24回答
- 评论(0)
- 举报
-
(0)
您好，请知：
可以将网关放在GR3200上，与交换机走二层trunk互联，以下是GR3200的VLAN和DHCP配置说明，请参考：
7.3.2 设置VLAN

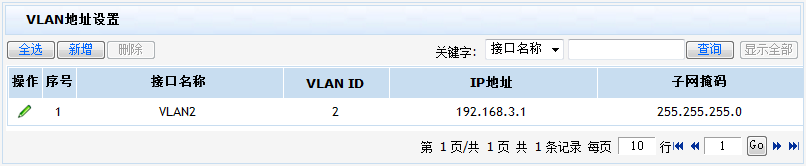

页面向导：接口管理→VLAN设置→VLAN设置
本页面为您提供如下主要功能：
显示和修改已添加的VLAN接口（主页面） |
|

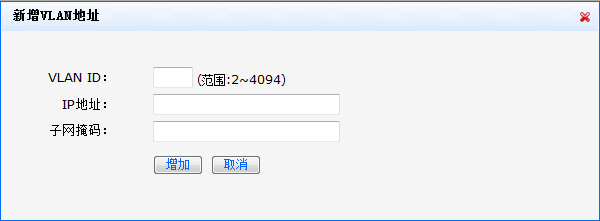

创建新的VLAN接口（单击主页面上的<新增>按钮，在弹出的对话框中输入相应的VLAN接口信息，单击<增加>按钮完成操作） |
|
7.3.3 设置Trunk口
Trunk类型是以太网端口的链路类型之一。此类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于连接交换机。
表7-10 Trunk端口收发报文的处理
接收报文时的处理 | 发送报文时的处理 | |
当接收到的报文不带Tag时 | 当接收到的报文带有Tag时 | |
· 当缺省VLAN ID（即PVID）在端口允许通过的VLAN ID列表里时：接收该报文，且给报文添加缺省VLAN的Tag · 当缺省VLAN ID不在端口允许通过的VLAN ID列表里时：丢弃该报文 | · 当VLAN ID在端口允许通过的VLAN ID列表里时：接收该报文 · 当VLAN ID不在端口允许通过的VLAN ID列表里时：丢弃该报文 | · 当VLAN ID与缺省VLAN ID相同，且是该端口允许通过的VLAN ID时：去掉Tag，发送该报文 · 当VLAN ID与缺省VLAN ID不同，且是该端口允许通过的VLAN ID时：保持原有Tag，发送该报文 |

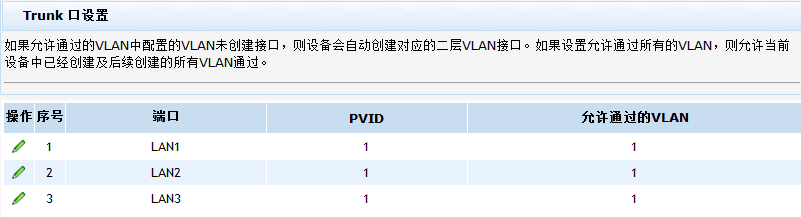

页面向导：接口管理→VLAN设置→Trunk口设置
本页面为您提供如下主要功能：
设置指定端口的Trunk相关参数（PVID和端口允许通过的VLAN） |
|
7.4 设置DHCP
7.4.1 DHCP简介
DHCP采用“客户端/服务器”通信模式，由客户端向服务器提出配置申请，服务器返回为客户端分配的IP地址等配置信息，以实现网络资源的动态配置。
在DHCP的典型应用中，一般包含一台DHCP服务器和多台DHCP客户端（比如：PC和便携机），如图7-2所示。
图7-2 DHCP典型应用
7.4.2 DHCP的IP地址分配
1. IP地址分配策略
设备作为DHCP服务器，提供两种IP地址分配策略：
· 手工分配地址：由管理员为特定客户端静态绑定IP地址。通过DHCP将配置的固定IP地址分配给客户端。
· 动态分配地址：DHCP为客户端分配具有一定有效期限的IP地址，当使用期限到期后，客户端需要重新申请地址。
2. IP地址分配机制
(1) 设备接收到DHCP客户端申请IP地址的请求时，首先查找手工设置的DHCP静态表，如果这台DHCP客户端的MAC地址在DHCP静态表中，则把对应的IP地址分配给该DHCP客户端。
(2) 如果申请IP地址的DHCP客户端MAC地址不在DHCP静态表中，或者DHCP客户端申请的IP地址与LAN口的IP地址不在同一网段，设备会从地址池中选择一个在局域网中未被使用的IP地址分配给该主机。
(3) 如果地址池中没有任何可分配的IP地址，则主机获取不到IP地址。
如果主机离线（比如：主机关机了），设备不会马上把之前分给它的IP地址分配出去，只有在地址池中没有其他可分配的IP地址，且该离线主机IP地址的租约过期时，才会分配出去。
7.4.3 设置DHCP服务器

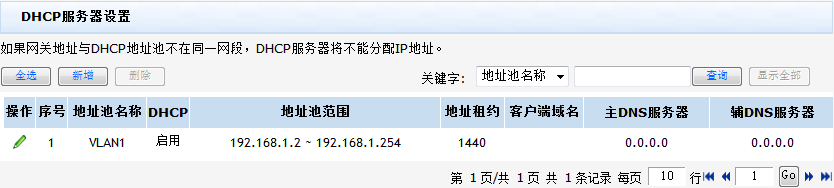

页面向导：接口管理→DHCP设置→DHCP设置
本页面为您提供如下主要功能：
显示和修改已创建的DHCP服务器信息（主页面） |
|

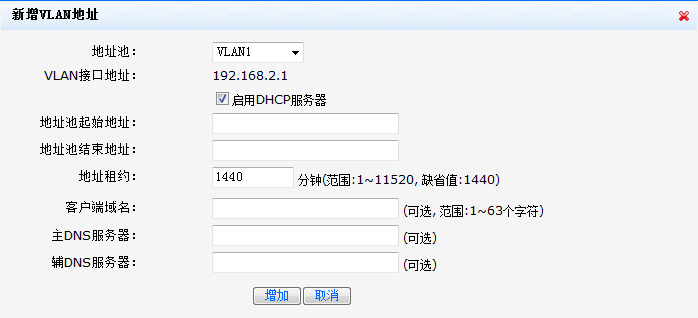

创建新的DHCP服务器（单击主页面中的<新增>按钮，在弹出的对话框中选择需要启用DHCP服务器功能的VLAN接口，并设置DHCP服务相关参数，单击<增加>按钮完成操作） |
|
页面中关键项的含义如下表所示。
表7-11 页面关键项描述
页面关键项 | 描述 |
VLAN接口 | 选择启用DHCP服务器功能的VLAN接口，且一个VLAN接口上只能创建一个DHCP服务器 |
启用DHCP服务器 | 缺省情况下，DHCP服务器功能处于开启状态 |
地址池起始地址 | DHCP服务器地址池的起始地址 |
地址池结束地址 | DHCP服务器地址池的结束地址，且地址池结束地址要大于起始地址 |
地址租约 | 设置DHCP服务器分配给客户端IP地址的租借期限。当租借期满后，DHCP服务器会收回该IP地址，客户端必须重新申请（客户端一般会自动申请） 缺省情况下，地址租约为1440分钟 |
客户端域名 | 设置DHCP服务器分配给客户端使用的域名地址后缀 |
主DNS服务器 | 设置DHCP服务器分配IP地址时所携带的主DNS服务器地址 缺省情况下，DNS服务器地址为网关地址 |
辅DNS服务器 | 设置DHCP服务器分配IP地址时所携带的辅DNS服务器地址 缺省情况下，DNS服务器地址为网关地址 |
以下是GR3200的用户手册链接：
https://www.h3c.com/cn/Service/Document_Software/Document_Center/Routers/Catalog/H3C_GR/GR3200/
- 2021-05-24回答
