MSR36-10

您好，请知：

可以基于报文应用类型的转发策略路由配置举例，以下是配置举例，请参考：

1.6.5  基于报文应用类型的转发策略路由配置举例

1. 组网需求

通过策略路由控制从Router A的以太网接口GigabitEthernet1/0/1接收的报文：

·     指定所有HTTP报文的下一跳为1.1.2.2；

·     其它报文仍然按照查找路由表的方式进行转发；

·     保证Router B和Router C之间路由完全不可达。

2. 组网图

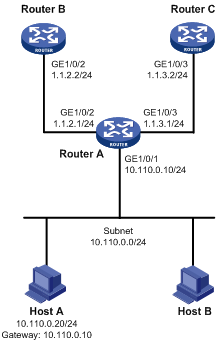

图1-5 基于报文应用类型的转发策略路由的配置举例组网图

3. 配置步骤

配置前请确保Router B和Host A，Router C和Host A之间路由可达。

(1)     配置Router A

# 配置接口GigabitEthernet1/0/2和GigabitEthernet1/0/3的IP地址。

<RouterA> system-view

[RouterA] interface gigabitethernet 1/0/2

[RouterA-GigabitEthernet1/0/2] ip address 1.1.2.1 24

[RouterA-GigabitEthernet1/0/2] quit

[RouterA] interface gigabitethernet 1/0/3

[RouterA-GigabitEthernet1/0/3] ip address 1.1.3.1 24

[RouterA-GigabitEthernet1/0/3] quit

# 定义应用组http，用来匹配HTTP报文。

[RouterA] app-group http

[RouterA-app-group-http] include application http

[RouterA-app-group-http] quit

# 定义5号节点，指定所有HTTP报文的下一跳地址为1.1.2.2。

[RouterA] policy-based-route aaa permit node 5

[RouterA-pbr-aaa-5] if-match app-group http

[RouterA-pbr-aaa-5] apply next-hop 1.1.2.2

[RouterA-pbr-aaa-5] quit

# 在以太网接口GigabitEthernet1/0/1上应用转发策略路由，处理此接口接收的报文。

[RouterA] interface gigabitethernet 1/0/1

[RouterA-GigabitEthernet1/0/1] ip address 10.110.0.10 24

[RouterA-GigabitEthernet1/0/1] ip policy-based-route aaa

[RouterA-GigabitEthernet1/0/1] quit

4. 验证配置

从Host A上通过Web方式登录Router B，结果成功。

从Host A上通过Web方式登录Router C，结果失败。

从Host A上ping Router C，结果成功。

由于Web应用使用的是HTTP协议，ping使用的是ICMP协议，所以由以上结果可证明：从Router A的以太网接口GigabitEthernet1/0/1接收的HTTP报文的下一跳都会被修改为1.1.2.2，所以HTTP报文都会从接口GigabitEthernet1/0/2转发出去；而接口GigabitEthernet1/0/3可以转发非HTTP报文，策略路由设置成功。
