S5500-EI做上层链路监控

2021-05-28提问
  • 0关注
  • 1收藏,421浏览
粉丝:0人 关注:1人

问题描述:

有没有针对S5500-EI交换机堆叠基础上做上层链路监控的配置案例,主备链路自动切换


组网及组网描述:


3 个回答
粉丝:144人 关注:1人

上层链路直接聚合就行了,下面两台55堆叠之后就是1台

您说的是LACP MAD对吗

zhiliao_uU1eEK 发表时间:2021-05-28

叫我靓仔 发表时间:2021-05-28

另外,上行链路监测的意义不大,LACP MAD BFD MAC都是针对IRF2组里单个设备故障的

叫我靓仔 发表时间:2021-05-28

顺便问一下,接入层交换机S5120上联到S5500的两个接口,怎么做冗余,需要两条线路绑定一条以太网通道吗,或者具体怎么实现

zhiliao_uU1eEK 发表时间:2021-05-28

接入交换机也一样,上线两条线,每台55各接一条,然后跑LACP链路聚合即可

叫我靓仔 发表时间:2021-05-28
回复叫我靓仔:

也就是说不管哪条线路断开了,业务数据会自动选路的,对吗

zhiliao_uU1eEK 发表时间:2021-05-28

链路聚合是同时工作的,只要不全断就没问题

叫我靓仔 发表时间:2021-05-28
回复叫我靓仔:

堆叠核心交换机S5500也是一样,下线的两条线,每台5120各接一条,然后跑LACP链路聚合,对吧?这个LACP链路聚合选静态和动态绑定有没有区别?

zhiliao_uU1eEK 发表时间:2021-05-28

没区别

叫我靓仔 发表时间:2021-05-28
粉丝:76人 关注:0人

您好,请知:

可以使用NQA检测,以下是配置举例,请参考:

1.14  NQA典型配置举例

1.14.1  ICMP-echo测试配置举例

1. 组网需求

使用NQA的ICMP-echo测试功能,测试本端(Device A)发送的报文是否可以经过指定的下一跳设备(Device C)到达指定的目的端(Device B),以及报文的往返时间。

2. 组网图

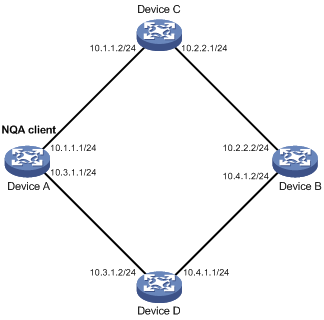

图1-3 ICMP-echo测试组网图



3. 配置步骤

说明

进行下面的配置之前,需要确保各设备之间路由可达。



# 创建ICMP-echo类型的NQA测试组,并配置测试操作的目的地址为10.2.2.2。

<DeviceA> system-view

[DeviceA] nqa entry admin test

[DeviceA-nqa-admin-test] type icmp-echo

[DeviceA-nqa-admin-test-icmp-echo] destination ip 10.2.2.2

# 配置下一跳地址为10.1.1.2,以便测试报文经过指定的下一跳设备(Device C)到达目的端,而不是通过Device D到达目的端。

[DeviceA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2

# 配置可选参数:一次NQA测试中探测的次数为10,探测的超时时间为500毫秒,测试组连续两次测试开始时间的时间间隔为5000毫秒。

[DeviceA-nqa-admin-test-icmp-echo] probe count 10

[DeviceA-nqa-admin-test-icmp-echo] probe timeout 500

[DeviceA-nqa-admin-test-icmp-echo] frequency 5000

# 开启NQA历史记录保存功能,并配置一个测试组中能够保存的最大历史记录个数为10。

[DeviceA-nqa-admin-test-icmp-echo] history-record enable

[DeviceA-nqa-admin-test-icmp-echo] history-record number 10

[DeviceA-nqa-admin-test-icmp-echo] quit

# 启动ICMP-echo测试操作。

[DeviceA] nqa schedule admin test start-time now lifetime forever

# 测试执行一段时间后,停止ICMP-echo测试操作。

[DeviceA] undo nqa schedule admin test

# 显示ICMP-echo测试中最后一次测试的结果。

[DeviceA] display nqa result admin test

  NQA entry (admin admin, tag test) test results:

    Destination IP address: 10.2.2.2

      Send operation times: 10             Receive response times: 10

      Min/Max/Average round trip time: 2/5/3

      Square-Sum of round trip time: 96

      Last succeeded probe time: 2011-08-23 15:00:01.2

    Extended results:

      Packet loss in test: 0%

      Failures due to timeout: 0

      Failures due to disconnect: 0

      Failures due to no connection: 0

      Failures due to sequence error: 0

      Failures due to internal error: 0

      Failures due to other errors: 0

      Packet(s) arrived late: 0

# 显示ICMP-echo测试的历史记录。

[DeviceA] display nqa history admin test

  NQA entry (admin admin, tag test) history record(s):

    Index      Response     Status           Time

    370        3            Succeeded        2011-08-23 15:00:01.2

    369        3            Succeeded        2011-08-23 15:00:01.2

    368        3            Succeeded        2011-08-23 15:00:01.2

    367        5            Succeeded        2011-08-23 15:00:01.2

    366        3            Succeeded        2011-08-23 15:00:01.2

    365        3            Succeeded        2011-08-23 15:00:01.2

    364        3            Succeeded        2011-08-23 15:00:01.1

    363        2            Succeeded        2011-08-23 15:00:01.1

    362        3            Succeeded        2011-08-23 15:00:01.1

    361        2            Succeeded        2011-08-23 15:00:01.1

Xcheng 九段
粉丝:89人 关注:2人

建议先确认组网情况吧。


正常情况可通过以下几种方式实现。

如果二层的话,

1.可通过mstp方式来实现。基于链路情况。如果端口up/down回自行切换的。

2.通过irf设备与上层设备配置聚合方式实现。如果上层设备不支持聚合则可配置静态聚合并设置聚合组成员最大1.这样连实现主备。当然这样就没带宽叠加了。通方式一。

如果三层的话。

可通过静态路由或者动态路由联动bfd/NQA来实现。


具体配置请参考配置手册

H3C_S5500-EI-D_系列以太网交换机-新华三集团-H3C
