5500v2做做个桥连gre隧道和端口

gre是三层呀

http://www.h3c.com/cn/d_201904/1173332_30005_0.htm

您好，请知：

以下是GRE的配置举例，请参考：

3.1  组网需求

如图1所示，Device A、Device B、Device C之间通过IPv4网络互连。Device A和Device B分别连接IPv6主机PC A和PC B。

要求通过在边界的双栈设备（Device A、Device B）之间建立GRE隧道，实现两台IPv6主机PC A和PC B的通信。

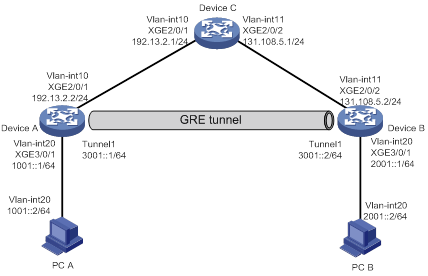

图1 GRE隧道配置组网图

3.2  配置思路

·              为实现两台IPv6主机PC A和PC B的通信，需要将GRE隧道模式为GRE over IPv4，隧道接口配置为IPv6地址；

·              为了使PC A发往PC B的报文经由GRE隧道进行转发，需要在边界设备Device A上建立Tunnel转发的路由表项：目的地址是未进行GRE封装的报文的目的地址（即PC B的IPv6地址），下一跳是GRE隧道对端Device B的Tunnel接口地址或者直接指定出接口为GRE隧道接口。该路由表项可以通过配置静态路由来建立，也可以在Tunnel接口上和与PC A相连的三层接口上分别使能动态路由协议，由动态路由协议来建立。本例中选择配置静态路由方式。同理，Device B上也需进行相应配置；

·              对于GRE隧道，必须确保隧道源端和目的端之间IPv4路由可达，因此需要在Device A和Device B上分别配置到对端的静态路由。

3.3  配置注意事项

Tunnel两端必须都配置隧道的源端地址和目的端地址，且本端配置的源端地址应该与对端配置的目的端地址相同、本端配置的目的端地址应该与对端配置的源端地址相同。

3.4  配置步骤

3.4.1  配置Device A

# 配置接口Vlan-interface 10的IP地址。

<DeviceA> system-view

[DeviceA] vlan 10

[DeviceA-vlan 10] port ten-gigabitethernet2/0/1

[DeviceA-vlan 10] quit

[DeviceA] interface vlan-interface 10

[DeviceA-Vlan-interface10] ip address 192.13.2.2 24

[DeviceA-Vlan-interface10] quit

# 请参考以上方法配置上图中Device A其它接口的IP地址，配置步骤这里省略。

# 创建隧道接口Tunnel1，并指定隧道模式为GRE over IPv4隧道。

[DeviceA] interface tunnel 1 mode gre

# 配置Tunnel1接口的IPv6地址。

[DeviceA-Tunnel1] ipv6 address 3001::1 64

# 配置Tunnel1接口的源端地址。

[DeviceA-Tunnel1] source 192.13.2.2

# 配置Tunnel1接口的目的端地址。

[DeviceA-Tunnel1] destination 131.108.5.2

[DeviceA-Tunnel1] quit

# 配置从Device A经过Tunnel1接口到PC B的静态路由。

[DeviceA] ipv6 route-static 2001:: 64 tunnel 1

# 配置从DeviceA到达隧道目的端的静态路由。

[DeviceA] ip route-static 131.108.5.2 255.255.255.0 192.13.2.1

# 创建业务环回组1，并配置服务类型为tunnel。

[DeviceA] service-loopback group 1 type tunnel

# 将接口Ten-GigabitEthernet3/0/2加入业务环回组1。

[DeviceA] interface ten-gigabitethernet 3/0/2

[DeviceA-Ten-GigabitEthernet3/0/2] port service-loopback group 1

[DeviceA-Ten-GigabitEthernet3/0/2] quit

3.4.2  配置Device B

# 配置接口Vlan-interface 11的IP地址。

<DeviceB> system-view

[DeviceB] vlan 11

[DeviceB-vlan 11] port ten-gigabitethernet2/0/2

[DeviceB-vlan 11] quit

[DeviceB] interface vlan-interface 11

[DeviceB-Vlan-interface11] ip address 131.108.5.2 24

[DeviceB-Vlan-interface11] quit

# 请参考以上方法配置上图中Device B其它接口的IP地址，配置步骤这里省略。

# 创建隧道接口Tunnel1，并指定隧道模式为GRE over IPv4隧道。

[DeviceB] interface tunnel 1 mode gre

# 配置Tunnel1接口的IPv6地址。

[DeviceB-Tunnel1] ipv6 address 3001::2 64

# 配置Tunnel1接口的源端地址。

[DeviceB-Tunnel1] source 131.108.5.2

# 配置Tunnel1接口的目的端地址。

[DeviceB-Tunnel1] destination 192.13.2.2

[DeviceB-Tunnel1] quit

# 配置从DeviceB经过Tunnel1接口到PC A的静态路由。

[DeviceB] ipv6 route-static 1001:: 64 Tunnel 1

# 配置DeviceB到达隧道目的端的静态路由。

[DeviceB] ip route-static 192.13.2.2 255.255.255.0 131.108.5.1

# 创建业务环回组1，并配置服务类型为tunnel。

[DeviceB] service-loopback group 1 type tunnel

# 将接口Ten-GigabitEthernet3/0/2加入业务环回组1。

[DeviceB] interface ten-gigabitethernet 3/0/2

[DeviceB-Ten-GigabitEthernet3/0/2] port service-loopback group 1

[DeviceB-Ten-GigabitEthernet3/0/2] quit

3.4.3  配置Device C

# 配置接口Vlan-interface 10的IP地址。

<DeviceC> system-view

[DeviceC] vlan 10

[DeviceC-vlan 10] port ten-gigabitethernet2/0/1

[DeviceC-vlan 10] quit

[DeviceC] interface vlan-interface 10

[DeviceC-Vlan-interface10] ip address 192.13.2.1 24

[DeviceC-Vlan-interface10] quit

# 配置接口Vlan-interface 11的IP地址。

[DeviceC] vlan 11

[DeviceC-vlan 11] port ten-gigabitethernet2/0/2

[DeviceC-vlan 11] quit

[DeviceC] interface vlan-interface 11

[DeviceC-Vlan-interface11] ip address 131.108.5.1 24

[DeviceC-Vlan-interface11] quit

3.5  验证配置

PCA和PCB之间可以互相Ping通。

C:\>ping6 2001::2

Pinging 2001::2

from 1001::1 with 32 bytes of data:

Reply from 2001::2: bytes=32 time<1ms

Reply from 2001::2: bytes=32 time<1ms

Reply from 2001::2: bytes=32 time<1ms

Reply from 2001::2: bytes=32 time<1ms

Ping statistics for 2001::2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

    Minimum = 0ms, Maximum = 0ms, Average = 0ms
