MSR 5620 与 MSR 2600 建立IPSec VPN

您好，请知：

以下是IPSEC VPN的配置举例，请参考：

1.18.1  采用手工方式建立保护IPv4报文的IPsec隧道

1. 组网需求

在Router A和Router B之间建立一条IPsec隧道，对Host A所在的子网（10.1.1.0/24）与Host B所在的子网（10.1.2.0/24）之间的数据流进行安全保护。具体要求如下：

·     封装形式为隧道模式。

·     安全协议采用ESP协议。

·     加密算法采用128比特的AES，认证算法采用HMAC-SHA1。

·     手工方式建立IPsec SA。

2. 组网图

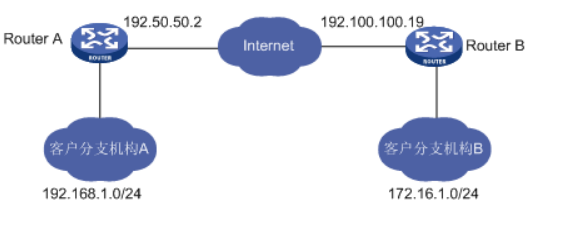

图1-10 保护IPv4报文的IPsec配置组网图

‌

3. 配置步骤

(1)     配置Router A

# 配置各接口的IP地址，具体略。

# 配置一个IPv4高级ACL，定义要保护由子网10.1.1.0/24去往子网10.1.2.0/24的数据流。

<RouterA> system-view

[RouterA] acl advanced 3101

[RouterA-acl-ipv4-adv-3101] rule permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

[RouterA-acl-ipv4-adv-3101] quit

# 配置到达Host B所在子网的静态路由。2.2.2.3为本例中的直连下一跳地址，实际使用中请以具体组网情况为准。

[RouterA] ip route-static 10.1.2.0 255.255.255.0 gigabitethernet 1/0/2 2.2.2.3

# 创建IPsec安全提议tran1。

[RouterA] ipsec transform-set tran1

# 配置安全协议对IP报文的封装形式为隧道模式。

[RouterA-ipsec-transform-set-tran1] encapsulation-mode tunnel

# 配置采用的安全协议为ESP。

[RouterA-ipsec-transform-set-tran1] protocol esp

# 配置ESP协议采用的加密算法为采用128比特的AES，认证算法为HMAC-SHA1。

[RouterA-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128

[RouterA-ipsec-transform-set-tran1] esp authentication-algorithm sha1

[RouterA-ipsec-transform-set-tran1] quit

# 创建一条手工方式的IPsec安全策略，名称为map1，序列号为10。

[RouterA] ipsec policy map1 10 manual

# 指定引用ACL 3101。

[RouterA-ipsec-policy-manual-map1-10] security acl 3101

# 指定引用的IPsec安全提议为tran1。

[RouterA-ipsec-policy-manual-map1-10] transform-set tran1

# 指定IPsec隧道对端IP地址为2.2.3.1。

[RouterA-ipsec-policy-manual-map1-10] remote-address 2.2.3.1

# 配置ESP协议的出方向SPI为12345，入方向SPI为54321。

[RouterA-ipsec-policy-manual-map1-10] sa spi outbound esp 12345

[RouterA-ipsec-policy-manual-map1-10] sa spi inbound esp 54321

# 配置ESP协议的出方向SA的密钥为明文字符串abcdefg，入方向SA的密钥为明文字符串gfedcba。

[RouterA-ipsec-policy-manual-map1-10] sa string-key outbound esp simple abcdefg

[RouterA-ipsec-policy-manual-map1-10] sa string-key inbound esp simple gfedcba

[RouterA-ipsec-policy-manual-map1-10] quit

 # 在接口GigabitEthernet1/0/2上应用IPsec安全策略map1。

[RouterA] interface gigabitethernet 1/0/2

[RouterA-GigabitEthernet1/0/2] ip address 2.2.2.1 255.255.255.0

[RouterA-GigabitEthernet1/0/2] ipsec apply policy map1

[RouterA-GigabitEthernet1/0/2] quit

(2)     配置Router B

# 配置各接口的IP地址，具体略。

# 配置一个IPv4高级ACL，定义要保护由子网10.1.2.0/24去往子网10.1.1.0/24的数据流。

<RouterB> system-view

[RouterB] acl advanced 3101

[RouterB-acl-ipv4-adv-3101] rule permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

[RouterB-acl-ipv4-adv-3101] quit

# 配置到达Host A所在子网的静态路由。2.2.3.3为本例中的直连下一跳地址，实际使用中请以具体组网情况为准。

[RouterB] ip route-static 10.1.1.0 255.255.255.0 gigabitethernet 1/0/2 2.2.3.3

# 创建IPsec安全提议tran1。

[RouterB] ipsec transform-set tran1

# 配置安全协议对IP报文的封装形式为隧道模式。

[RouterB-ipsec-transform-set-tran1] encapsulation-mode tunnel

# 配置采用的安全协议为ESP。

[RouterB-ipsec-transform-set-tran1] protocol esp

# 配置ESP协议采用的加密算法为128比特的AES，认证算法为HMAC-SHA1。

[RouterB-ipsec-transform-set-tran1] esp encryption-algorithm aes-cbc-128

[RouterB-ipsec-transform-set-tran1] esp authentication-algorithm sha1

[RouterB-ipsec-transform-set-tran1] quit

# 创建一条手工方式的IPsec安全策略，名称为use1，序列号为10。

[RouterB] ipsec policy use1 10 manual

# 指定引用ACL 3101。

[RouterB-ipsec-policy-manual-use1-10] security acl 3101

# 指定引用的IPsec安全提议为tran1。

[RouterB-ipsec-policy-manual-use1-10] transform-set tran1

# 指定IPsec隧道对端IP地址为2.2.2.1。

[RouterB-ipsec-policy-manual-use1-10] remote-address 2.2.2.1

# 配置ESP协议的出方向SPI为54321，入方向SPI为12345。

[RouterB-ipsec-policy-manual-use1-10] sa spi outbound esp 54321

[RouterB-ipsec-policy-manual-use1-10] sa spi inbound esp 12345

# 配置ESP协议的出方向SA的密钥为明文字符串gfedcba，入方向SA的密钥为明文字符串abcdefg。

[RouterB-ipsec-policy-manual-use1-10] sa string-key outbound esp simple gfedcba

[RouterB-ipsec-policy-manual-use1-10] sa string-key inbound esp simple abcdefg

[RouterB-ipsec-policy-manual-use1-10] quit

# 在接口GigabitEthernet1/0/2上应用IPsec安全策略use1。

[RouterB] interface gigabitethernet 1/0/2

[RouterB-GigabitEthernet1/0/2] ip address 2.2.3.1 255.255.255.0

[RouterB-GigabitEthernet1/0/2] ipsec apply policy use1

[RouterB-GigabitEthernet1/0/2] quit
