LS-3600V2-28TP-EI

您好，请知：

从官网的安装手册来看，有分别交流电源和直流电源的安装介绍。以下是具体的说明：

3.5  连接电源线

3.5.1  交流电源接口电源线的连接

(1)      请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地。

(2)      安装交流电源线的防脱卡钩，将防脱卡钩的两头分别插入交流电源接口两侧的插槽中；安装完成后将电源线防脱卡钩向上扳，如图3-12所示。

(3)      将交流电源线带插孔的一端插到交换机的交流输入插口上，如图3-13中①所示。

(4)      将电源线防脱卡钩向下扳，卡住交流电源线，如图3-13中②所示。

(5)      将交流电源线的另一端插到外置交流供电系统的插座上。

(6)      检查交换机前面板的系统状态指示灯（PWR）是否变亮，灯亮则表示电源连接正确。

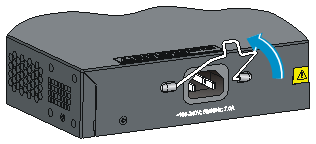

图3-12 交流电源接口交流电源线连接示意图（一）

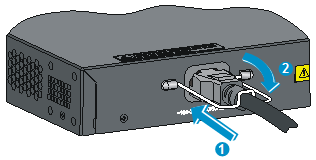

图3-13 交流电源接口交流电源线连接示意图（二）

3.5.2  直流电源接口电源线的连接

S3600V2系列交换机提供了直流电源输入接口，其中：

l   不支持PoE功能的机型（S3600V2-28TP-EI、S3600V2-52TP-EI、S3600V2-28F-EI）可以直接使用机房-48V直流电作为直流输入。

l   支持PoE功能的机型（S3600V2-28TP-PWR-EI、S3600V2-28TP-PWR-SI、S3600V2-52TP-PWR-EI、S3600V2-52TP-PWR-SI）需要使用外置RPS电源供电。

在使用-机房-48V直流或外置RPS电源供电时，电源线的连接方法类似，连接过程如下：

(1)      请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地。

(2)      保证直流电源线插头上下方向正确（如果上下倒置，安装过程将受到直流电源输入插口和电源线插头特殊设计的结构限制，不能顺利进行），并将其插入到电源模块直流输入插口上，如图3-14中①所示。

(3)      用一字螺丝刀顺时针方向拧紧直流电源线插头两侧自带的螺钉，使电源线插头固定在电源模块直流输入插口上，如图3-14中②所示。

(4)      将直流电源线另一端与机房-48V直流供电系统或外置RPS电源的直流输出接口相连。

(5)      检查交换机前面板系统状态指示灯（PWR）是否变亮，灯亮则表示电源连接正确。如果同时插入了交流电源线，还需要查看直流电源状态指示灯（RPS）来确认直流输入状态。

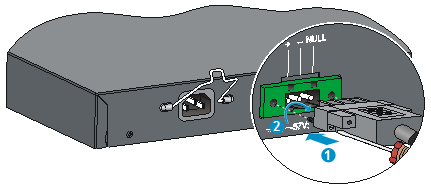

图3-14 固定直流电源线插头到机箱

3.6  安装完成后检查

l   检查选用电源与交换机的标识电源是否一致；

l   检查地线是否连接；

l   检查电源线连接关系是否正确；

l   检查接口线缆是否都在室内走线，无户外走线现象；若有户外走线情况，请检查是否进行了交流电源防雷插排、网口防雷器等的连接。
