如何不同网段但都可联网？
- 0关注
- 1收藏，1582浏览
问题描述：
组网及组网描述：
- 2021-06-15提问
- 举报
-
(0)
最佳答案
您好，请知：
正常创建VLAN，配置VLAN IP和DHCP就可以了，NAT默认在ER3100是全部允许上网的。
以下是VLAN和DHCP的配置说明：

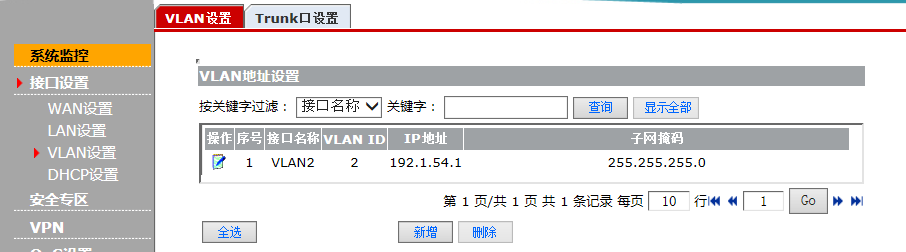

5.4.2 设置VLAN
页面向导：接口设置→VLAN设置→VLAN设置
本页面为您提供如下主要功能：
· 显示和修改已添加的VLAN接口（主页面） |
|
· 创建新的VLAN接口（单击主页面上的<新增>按钮，在弹出的对话框中输入相应的VLAN接口信息，单击<增加>按钮完成操作） |
|

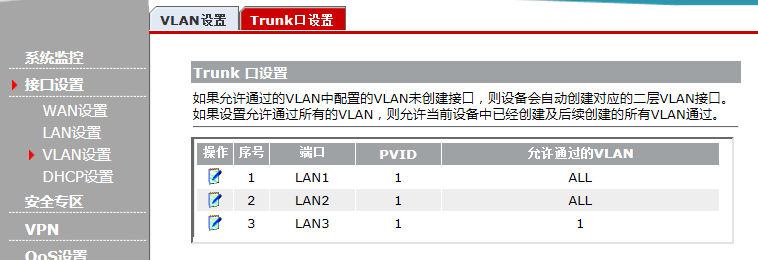

5.4.3 设置Trunk口
Trunk类型是以太网端口的链路类型之一。此类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于连接交换机。
表5-9 Trunk端口收发报文的处理
接收报文时的处理 | 发送报文时的处理 | |
当接收到的报文不带Tag时 | 当接收到的报文带有Tag时 | |
· 当缺省VLAN ID（即PVID）在端口允许通过的VLAN ID列表里时：接收该报文，且给报文添加缺省VLAN的Tag · 当缺省VLAN ID不在端口允许通过的VLAN ID列表里时：丢弃该报文 | · 当VLAN ID在端口允许通过的VLAN ID列表里时：接收该报文 · 当VLAN ID不在端口允许通过的VLAN ID列表里时：丢弃该报文 | · 当VLAN ID与缺省VLAN ID相同，且是该端口允许通过的VLAN ID时：去掉Tag，发送该报文 · 当VLAN ID与缺省VLAN ID不同，且是该端口允许通过的VLAN ID时：保持原有Tag，发送该报文 |
页面向导：接口设置→VLAN 设置→Trunk口设置
本页面为您提供如下主要功能：
· 设置指定端口的Trunk相关参数（PVID和端口允许通过的VLAN） |
|
5.3.3 设置DHCP服务器
页面向导：接口设置→DHCP设置→DHCP设置
本页面为您提供如下主要功能：
· 显示接口地址池及全局地址池列表 |
|
· 设置接口地址池 |
|
· 设置全局地址池 |
|
页面中关键项的含义如下表所示。
表5-8 页面关键项描述
页面关键项 | 描述 |
地址池名称 | 选择需要在哪一个VLAN接口上创建DHCP服务器，一个VLAN接口上只能创建一个DHCP服务器 |
全局地址池名称 | 如果您选择全局地址池，请输入全局地址池的名称 |
地址池起始地址 | DHCP服务器地址池的起始地址 |
地址池结束地址 | DHCP服务器地址池的结束地址，地址池结束地址不能小于地址池起始地址 |
子网掩码 | 如果您选择全局地址池，请配置该全局地址池对应的子网掩码 |
网关地址 | 如果您选择全局地址池，请配置该全局地址池对应的网关地址，如果您不配置网关地址，有可能造成网络不通 |
地址租约 | 设置DHCP服务器分配给客户端IP地址的租借期限。当租借期满后，DHCP服务器会收回该IP地址，客户端必须重新申请（客户端一般会自动申请） 缺省情况下，地址租约为1440分钟 |
客户端域名 | 设置DHCP服务器分配给客户端使用的域名地址后缀 |
主DNS服务器 | 设置DHCP服务器分配IP地址时所携带的主DNS服务器地址 缺省情况下，非全局地址池的DNS服务器分配IP地址时所携带的DNS服务器地址为网关地址。全局地址池时，如果您不配置任何DNS服务器，有可能造成网络不通 |
辅DNS服务器 | 设置DHCP服务器分配IP地址时所携带的辅DNS服务器地址 |
- 2021-06-15回答
- 评论(10)
- 举报
-
(0)

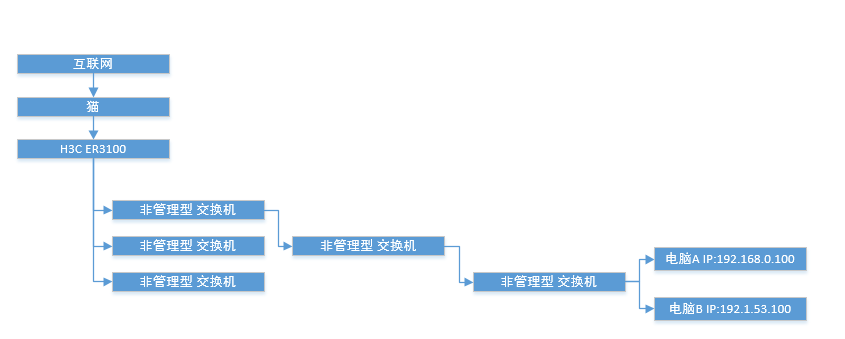

请问这种方法是否要限制我设备接入路由的端口？ 我是以下网络结构，请问 电脑A 和 电脑B 是否这样设置可连接网络？
不用限制，如果只是上网的需求
请见我下方回答的图片
您好，测试失败，请在下方看我回答，是我设置的方法，请您看是否哪里设置的不对？
您好，现场是否有私接了小路由器的LAN口，获取的IP都不是LAN口的IP网段

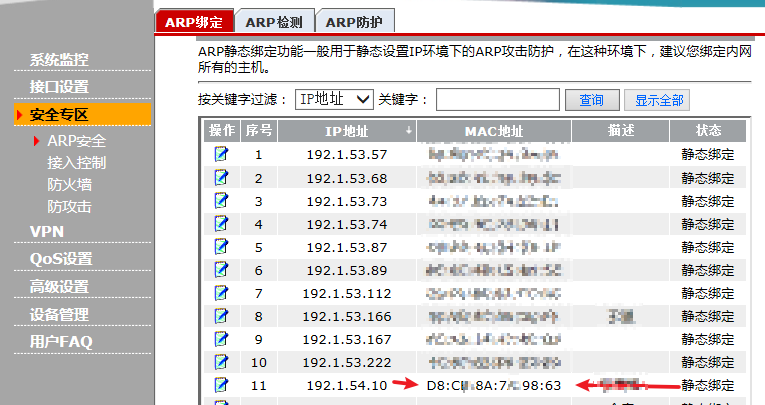

没有，这也是很奇怪的。在ARP绑定中，设置为0网段的时候是能自动找到IP的。但是设置为 192.1.54.10 这样就找到了1网段。这样看好像是连接了另一个1网段的路由，但是我现在找不到这个路由所在。
另外这样即使我手动设置IP为 192.1.54.100 也是无法联网的
我查了一下，连到的这个网关是我的wifi，但是我是插在wan口上的。不知道为什么会连上。请问还有其他设置方法吗？
或者说，我手动配置能解决吗？
从拓扑上来看，网关是在ER3100上，只要做好VLAN 的设置和DHCP部分就可以了。另外是什么链接在WAN口上？

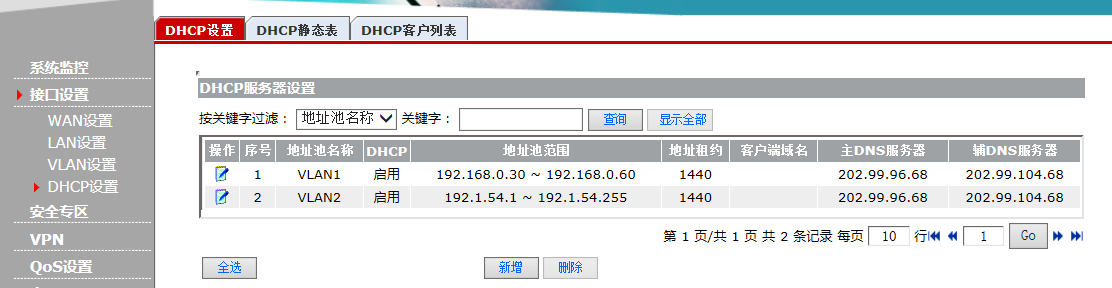

接口设置→DHCP设置→DHCP设置
安全专区-ARP安全-ARP保护
- 2021-06-15回答
