2.5.3 WPA-PSK认证典型配置举例1. 组网需求要求客户端使用PSK方式接入无线网络,客户端的PSK密钥配置与AP端相同,为12345678。
图2-38 WPA-PSK认证配置组网图
![](http://www.h3c.com/cn/res/201009/13/20100913_1054900_image060_690350_30005_0.png)
2. 配置步骤(1) 配置FAT AP的接口IP地址
在FAT AP上创建VLAN(在导航栏中选择“网络 > VLAN”,进入页面后可以创建VLAN),并配置IP地址(在导航栏中选择 “设备 > 接口管理”,进入页面后可以配置VLAN的IP地址)。
(2) 配置无线服务
# 创建无线服务。
在导航栏中选择“无线服务 > 接入服务”,单击<新建>按钮,进入如图2-39所示无线服务新建页面。

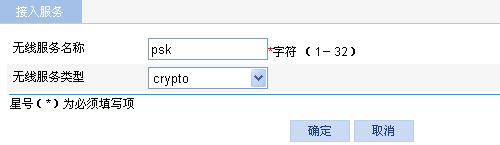

图2-39 创建无线服务
![](http://www.h3c.com/cn/res/201009/13/20100913_1054901_image061_690350_30005_0.jpg)
l 设置无线服务名称为“psk”。
l 选择无线服务类型为“crypto”。
l 单击<确定>按钮完成操作。
(3) 配置无线服务。
创建无线服务后,直接进入配置无线服务界面,配置PSK认证需要对“安全设置”部分进行设置。

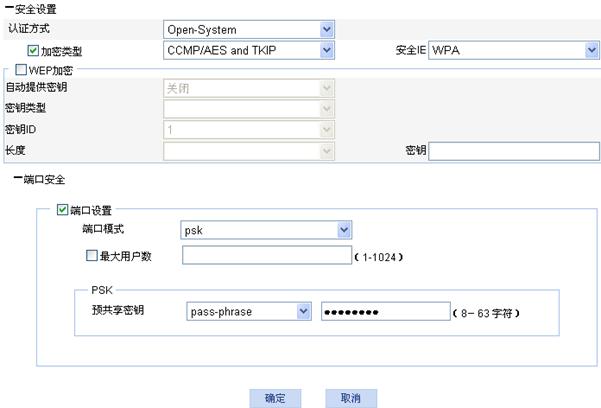

图2-40 安全设置
![](http://www.h3c.com/cn/res/201009/13/20100913_1054902_image062_690350_30005_0.jpg)
l 在“认证方式”下拉框中选择“Open-System”。
l 选中“加密类型”前的复选框,选择“CCMP/AES and TKIP”加密类型(请根据实际情况,选择需要的加密类型),选择“WPA”安全IE。
l 选中“端口设置”前的复选框,在端口模式的下拉框中选择“psk”方式。
l 在PSK预共享密钥下拉框里选择“pass-phrase”,输入密钥“12345678”。
l 单击<确定>按钮完成操作。
(4) 绑定并开启无线服务。
在导航栏中选择“无线服务 > 接入服务”,进入如图2-41所示页面。

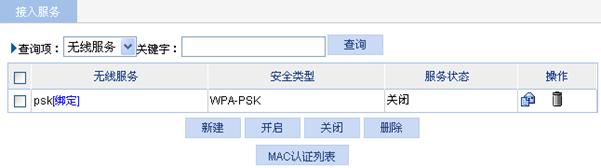

图2-41 绑定并开启无线服务
![](http://www.h3c.com/cn/res/201009/13/20100913_1054903_image063_690350_30005_0.jpg)
l 单击“无线服务”中的<绑定>按钮,选择要绑定的射频单元,单击<绑定>按钮,完成无线服务和射频单元的绑定。
l 选中“psk”前的复选框,
l 单击<开启>按钮完成操作。
(5) 开启802.11g射频(缺省情况下,802.11g处于开启状态,此步骤可选)
在导航栏中选择“射频 > 射频设置”,进入射频设置页面,确认802.11g处于开启状态。
(6) 配置无线客户端
打开无线客户端,刷新网络列表,在“选择无线网络”列表里找到配置的网络服务(此例中为PSK),单击<连接>,在弹出的对话框里输入网络密钥(此例中为12345678),整个过程如图2-42所示。

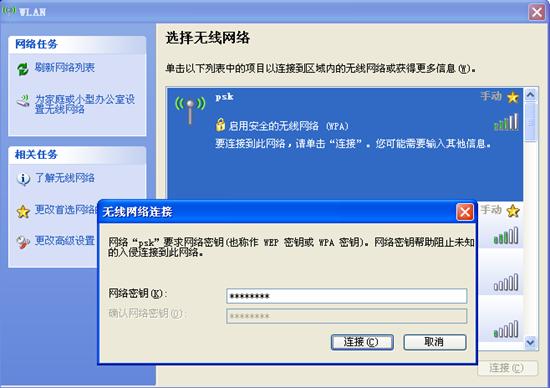

图2-42 配置无线客户端
![](http://www.h3c.com/cn/res/201009/13/20100913_1054904_image064_690350_30005_0.jpg)
客户端配置相同的PSK预共享密钥,客户端可以成功关联AP。

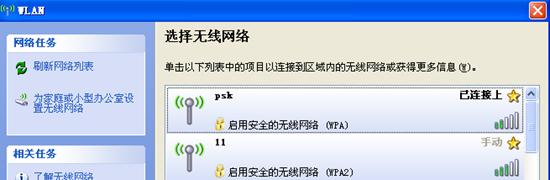

图2-43 客户端成功关联AP
![](http://www.h3c.com/cn/res/201009/13/20100913_1054905_image065_690350_30005_0.jpg)
3. 验证配置结果客户端配置相同的PSK预共享密钥。客户端可以成功关联AP,并且可以访问无线网络。
