二层组播配置

1.11.3  基于VLAN的IGMP Snooping查询器配置举例

1. 组网需求

·            如图1-6所示，在一个没有三层设备的纯二层网络环境中，组播源Source 1和Source 2分别向组播组224.1.1.1和225.1.1.1发送组播数据，Host A和Host C是组播组224.1.1.1的接收者（Receiver），Host B和Host D则是组播组225.1.1.1的接收者；所有接收者均使用IGMPv2，所有交换机上都运行版本2的IGMP Snooping，并选择距组播源较近的Switch A来充当IGMP Snooping查询器。

·            为防止交换机在没有二层组播转发表项时将组播数据在VLAN内广播，在所有交换机上都开启丢弃未知组播数据报文功能；同时，由于交换机不会将收到源IP地址为0.0.0.0的IGMP查询报文的端口设置为动态路由器端口，从而会影响二层组播转发表项的建立并导致组播数据无法正常转发，因此需要将IGMP查询报文的源IP地址配置为非0.0.0.0以避免此问题。

2. 组网图

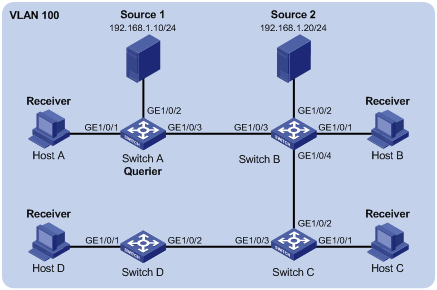

图1-6 基于VLAN的IGMP Snooping查询器配置组网图

‌

3. 配置步骤

(1)       配置Switch A

# 全局开启IGMP Snooping特性。

<SwitchA> system-view

[SwitchA] igmp-snooping

[SwitchA-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/3添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchA] vlan 100

[SwitchA-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/3

[SwitchA-vlan100] igmp-snooping enable

[SwitchA-vlan100] igmp-snooping drop-unknown

# 在VLAN 100内开启IGMP Snooping查询器。

[SwitchA-vlan100] igmp-snooping querier

[SwitchA-vlan100] quit

# 在VLAN 100内将IGMP普遍组查询和特定组查询报文的源IP地址均配置为192.168.1.1。

[SwitchA-vlan100] igmp-snooping general-query source-ip 192.168.1.1

[SwitchA-vlan100] igmp-snooping special-query source-ip 192.168.1.1

[SwitchA-vlan100] quit

(2)       配置Switch B

# 全局开启IGMP Snooping特性。

<SwitchB> system-view

[SwitchB] igmp-snooping

[SwitchB-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/4添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchB] vlan 100

[SwitchB-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[SwitchB-vlan100] igmp-snooping enable

[SwitchB-vlan100] igmp-snooping drop-unknown

[SwitchB-vlan100] quit

(3)       配置Switch C

# 全局开启IGMP Snooping特性。

<SwitchC> system-view

[SwitchC] igmp-snooping

[SwitchC-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/3添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchC] vlan 100

[SwitchC-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/3

[SwitchC-vlan100] igmp-snooping enable

[SwitchC-vlan100] igmp-snooping drop-unknown

[SwitchC-vlan100] quit

(4)       配置Switch D

# 全局开启IGMP Snooping特性。

<SwitchD> system-view

[SwitchD] igmp-snooping

[SwitchD-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/2添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchD] vlan 100

[SwitchD-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/2

[SwitchD-vlan100] igmp-snooping enable

[SwitchD-vlan100] igmp-snooping drop-unknown

[SwitchD-vlan100] quit

4. 验证配置

当IGMP Snooping查询器开始工作之后，除查询器以外的所有交换机都能收到IGMP普遍组查询报文。

# 显示Switch B上收到的IGMP报文的统计信息。

[SwitchB] display igmp-snooping statistics

Received IGMP general queries:  3

Received IGMPv1 reports:  0

Received IGMPv2 reports:  12

Received IGMP leaves:  0

Received IGMPv2 specific queries:  0

Sent     IGMPv2 specific queries:  0

Received IGMPv3 reports:  0

Received IGMPv3 reports with right and wrong records:  0

Received IGMPv3 specific queries:  0

Received IGMPv3 specific sg queries:  0

Sent     IGMPv3 specific queries:  0

Sent     IGMPv3 specific sg queries:  0

Received PIMv2 hello:  0

Received error IGMP messages:  0

您好，请知：

以下是组播的配置举例及用户手册链接，请参考：

https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5130/S5130-SI/Configure/Operation_Manual/H3C_S5130-SI_CG-Release_3116-6W100/06/

1.11.3  基于VLAN的IGMP Snooping查询器配置举例

1. 组网需求

·            如图1-6所示，在一个没有三层设备的纯二层网络环境中，组播源Source 1和Source 2分别向组播组224.1.1.1和225.1.1.1发送组播数据，Host A和Host C是组播组224.1.1.1的接收者（Receiver），Host B和Host D则是组播组225.1.1.1的接收者；所有接收者均使用IGMPv2，所有交换机上都运行版本2的IGMP Snooping，并选择距组播源较近的Switch A来充当IGMP Snooping查询器。

·            为防止交换机在没有二层组播转发表项时将组播数据在VLAN内广播，在所有交换机上都开启丢弃未知组播数据报文功能；同时，由于交换机不会将收到源IP地址为0.0.0.0的IGMP查询报文的端口设置为动态路由器端口，从而会影响二层组播转发表项的建立并导致组播数据无法正常转发，因此需要将IGMP查询报文的源IP地址配置为非0.0.0.0以避免此问题。

2. 组网图

图1-6 基于VLAN的IGMP Snooping查询器配置组网图

‌

3. 配置步骤

(1)       配置Switch A

# 全局开启IGMP Snooping特性。

<SwitchA> system-view

[SwitchA] igmp-snooping

[SwitchA-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/3添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchA] vlan 100

[SwitchA-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/3

[SwitchA-vlan100] igmp-snooping enable

[SwitchA-vlan100] igmp-snooping drop-unknown

# 在VLAN 100内开启IGMP Snooping查询器。

[SwitchA-vlan100] igmp-snooping querier

[SwitchA-vlan100] quit

# 在VLAN 100内将IGMP普遍组查询和特定组查询报文的源IP地址均配置为192.168.1.1。

[SwitchA-vlan100] igmp-snooping general-query source-ip 192.168.1.1

[SwitchA-vlan100] igmp-snooping special-query source-ip 192.168.1.1

[SwitchA-vlan100] quit

(2)       配置Switch B

# 全局开启IGMP Snooping特性。

<SwitchB> system-view

[SwitchB] igmp-snooping

[SwitchB-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/4添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchB] vlan 100

[SwitchB-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[SwitchB-vlan100] igmp-snooping enable

[SwitchB-vlan100] igmp-snooping drop-unknown

[SwitchB-vlan100] quit

(3)       配置Switch C

# 全局开启IGMP Snooping特性。

<SwitchC> system-view

[SwitchC] igmp-snooping

[SwitchC-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/3添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchC] vlan 100

[SwitchC-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/3

[SwitchC-vlan100] igmp-snooping enable

[SwitchC-vlan100] igmp-snooping drop-unknown

[SwitchC-vlan100] quit

(4)       配置Switch D

# 全局开启IGMP Snooping特性。

<SwitchD> system-view

[SwitchD] igmp-snooping

[SwitchD-igmp-snooping] quit

# 创建VLAN 100，把端口GigabitEthernet1/0/1到GigabitEthernet1/0/2添加到该VLAN中；在该VLAN内使能IGMP Snooping，并开启丢弃未知组播数据报文功能。

[SwitchD] vlan 100

[SwitchD-vlan100] port gigabitethernet 1/0/1 to gigabitethernet 1/0/2

[SwitchD-vlan100] igmp-snooping enable

[SwitchD-vlan100] igmp-snooping drop-unknown

[SwitchD-vlan100] quit
