H3CMSR 26-00-10
- 0关注
- 1收藏，1570浏览
问题描述：
我们是光纤介入，自动输入ip怎样设置路由里面参数，才能上网
- 2021-06-21提问
- 举报
-
(0)
最佳答案
您好，参考
1.2 配置需求及实现的效果
路由器作为企业网络的出口路由器，要实现WAN口配置静态IP上网。此案例中，运营商给的公网地址为1.1.1.1，网关为1.1.1.2，内网地址段为192.168.0.1/23，运营商的DNS地址为5.5.5.5和6.6.6.6

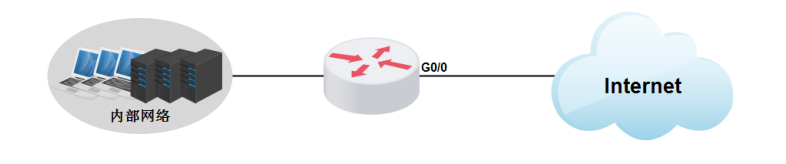

2 组网图
3 配置步骤
3.1 配置WAN接口地址
#将运营商给的固定IP设置在WAN口
<H3C>system-view
[H3C]interface GigabitEthernet 0/0
[H3C-GigabitEthernet0/0]ip address 1.1.1.1 28
[H3C-GigabitEthernet0/0]quit
3.2 配置内网网关
#一般情况下Comware V7平台MSR830-WiNet系列路由器设备默认已经配置内网网关Vlan1地址为192.168.0.1/23，DHCP服务器已经默认开启，如果内网是192.168.0.1/23网段，则不需配置这一步
[H3C]interface Vlan-interface1
[H3C-Vlan-interface1]ip address 192.168.0.1 255.255.254.0
[H3C-Vlan-interface1]quit
3.3 设置DHCP
#缺省情况下，DHCP服务器已经默认开启，设备默认DHCP分配的网段为192.168.0.0/23，默认分配的DNS地址是网关地址192.168.0.1，如果局域网电脑需要自动获取IP地址和DNS地址上网，那就需要根据实际情况设置对应DHCP地址池的参数
<H3C>system-view
#进入系统缺省VLAN1的DHCP地址池
[H3C]dhcp server ip-pool lan1
#配置要分配的地址网段
[H3C-dhcp-pool-lan1] network 192.168.0.0 mask 255.255.254.0
#配置客户端的网关地址
[H3C-dhcp-pool-lan1]gateway-list 192.168.0.1
#修改下发的dns地址，此处填写运营商实际提供的DNS地址，可以设置一个，也可以设置多个
[H3C-dhcp-pool-lan1] dns-list 5.5.5.5 6.6.6.6
[H3C-dhcp-pool-lan1]quit
3.4 在WAN口配置NAT，实现内网地址上网进行源地址转换
[H3C]interface GigabitEthernet 0/0
[H3C- GigabitEthernet 0/0]nat outbound
[H3C- GigabitEthernet 0/0]quit
3.5 配置默认路由
#默认路由下一跳地址配置运营商分配的网关地址
[H3C]ip route-static 0.0.0.0 0.0.0.0 1.1.1.2
保存配置
[H3C]save force
- 2021-06-21回答
- 评论(0)
- 举报
-
(0)
暂无评论
您好，请知：
如果IP地址是自动获取的，以下是配置要点，请参考：
1、外网接口配置为自动获取并开启NAT功能，以下是参考命令：
int gi 1/0/1
ip address dhcp
nat outbound
quit
2、配置默认路由指向到外网：
ip route-static 0.0.0.0 0.0.0.0 gi 1/0/1
3、内网终端的接入可参考如下配置参考命令：
[SW1]vlan 10
[SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]quit
VLAN 10的IP设置为：192.168.10.1 255.255.255.0：
[SW1]int vlan 10
[SW1-Vlan-interface10]ip address 192.168.10.1 24
[SW1-Vlan-interface10]quit
VLAN 20的IP设置为：192.168.20.1 255.255.255.0：
[SW1]int vlan 20
[SW1-Vlan-interface20]ip address 192.168.20.1 24
[SW1-Vlan-interface20]quit
将GI1/0/1端口划分到VLAN 10：
[SW1]int gi 1/0/1
[SW1-GigabitEthernet1/0/1]port link-type access
[SW1-GigabitEthernet1/0/1]port access vlan 10
[SW1-GigabitEthernet1/0/1]quit
将GI1/0/2端口划分到VLAN 20：
[SW1]int gi 1/0/2
[SW1-GigabitEthernet1/0/2]port link-type access
[SW1-GigabitEthernet1/0/2]port access vlan 20
[SW1-GigabitEthernet1/0/2]quit
开启DHCP功能：
[SW1]dhcp enable
创建DHCP地址池，命名为VLAN10，分配网段、子网掩码、默认网关、DNS：
[SW1]dhcp server ip-pool vlan10
[SW1-dhcp-pool-vlan10]network 192.168.10.0 mask 255.255.255.0
[SW1-dhcp-pool-vlan10]gateway-list 192.168.10.1
[SW1-dhcp-pool-vlan10]dns-list 114.114.114.114
[SW1-dhcp-pool-vlan10]quit
[SW1]
创建DHCP地址池，命名为VLAN20，分配网段、子网掩码、默认网关、DNS：
[SW1]dhcp server ip-pool vlan20
[SW1-dhcp-pool-vlan20]network 192.168.20.0 mask 255.255.255.0
[SW1-dhcp-pool-vlan20]gateway-list 192.168.20.1
[SW1-dhcp-pool-vlan20]dns-list 114.114.114.114
[SW1-dhcp-pool-vlan20]quit
