桥接问题

您好，请知：

以下是WEB界面WDS的配置要点，请参考：

2.5.1  WDS典型配置举例

1. 组网需求

在如下图所示的室外环境中存在两个独立的局域网，如果采用有线方式连接这两个局域网，需要使用挖沟开渠等方式铺设线缆，这样做工期长、开销大。在这种部署有线网络不方便的情况下，可以采用WDS链路连接这两个局域网，实现两个局域网之间的互通。

具体部署方式如下：

·              AP 1和AP 2分别连接不同的局域网。

·              手工指定固定信道153，通过802.11ac射频模式使AP 1和AP 2之间形成WDS链路。

·              为了保证WDS链路的安全性，设置预共享密钥为“12345678”。

图2-99 WDS配置组网图

2. 配置AP 1

(1)      配置AP 1的接口IP地址

创建VLAN（在导航栏中选择“网络 > VLAN”，进入页面后可以创建VLAN），并配置IP地址（在导航栏中选择 “设备 > 接口管理”，进入页面后可以配置VLAN的IP地址）。

(2)      配置WDS

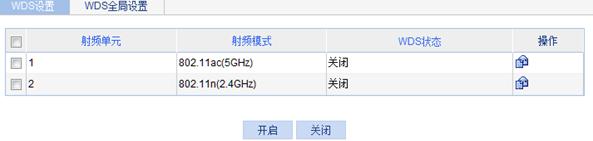

步骤1：在导航栏中选择“无线服务 > WDS”，进入如下图所示WDS设置页面。

图2-100 WDS设置

步骤2：在列表中找到要进行配置的射频模式，单击对应的图标，进入WDS设置页面。

步骤3：进行如下配置，如下图所示。

·              选择字符串方式，设置预共享密钥为“12345678”。

·              不对邻居列表进行操作，即AP可以和任何其它AP建立WDS链路。

步骤4：单击<确定>按钮完成操作。

图2-101 WDS设置页面

(3)      手工指定信道

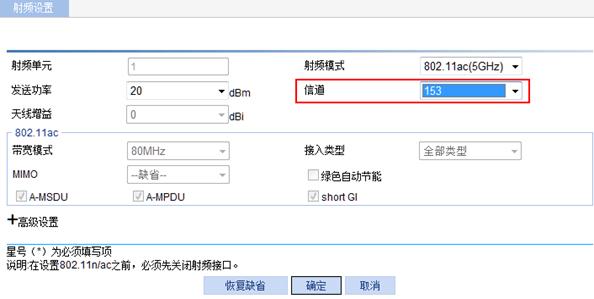

步骤1：在界面左侧的导航栏中选择“射频 > 射频设置”。

步骤2：在列表中选择需要配置的射频单元，单击对应的图标，进入射频设置页面。

步骤3：在信道下拉框中选择使用的信道。

步骤4：单击<确定>按钮完成操作。

图2-102 手工配置相同的信道

(4)      开启802.11ac射频（缺省情况下，802.11ac处于开启状态，此步骤可选）

在导航栏中选择“射频 > 射频设置”，进入射频设置页面，确认802.11ac处于开启状态。

(5)      开启WDS

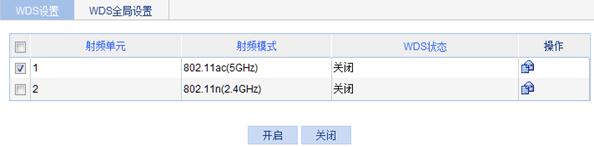

步骤1：在导航栏中选择“无线服务 > WDS”，进入WDS设置页面。

步骤2：选中“802.11ac”前的复选框。

步骤3：单击<开启>按钮完成操作。

图2-103 WDS设置

3. 配置AP 2

AP 2的配置步骤和AP 1相同，此处不再重复。
