WX2540E 无线漫游

您好：

    V7的无线控制器，漫游功能在出厂的时候就默认开启了，web没有地方开。

WX2450 的版本是V5的

缺省情况下本ac内客户端就是能漫游的。。。无需特殊配置。

您好，请知：

以下是WX2500E系列WEB界面配置漫游的举例，请参考：

1.5  漫游配置举例

1.5.1  AC内漫游典型配置举例

1. 组网需求

AC、AP 1和AP 2在VLAN 1中，客户端先通过AP 1连接至无线网络，然后从AP 1漫游到与同一AC相连的AP 2上。

图1-5 AC内漫游组网图

2. 配置AC

(1)     创建两个AP。

步骤1：在导航栏中选择“AP > AP设置”。

步骤2：单击<新建>按钮。

步骤3：进行如下配置。

·     设置AP名称为“ap1”。

·     选择型号为“WA3628i-AGN”。

·     选择序列号方式为“手动”，并输入AP的序列号。

步骤4：单击<确定>按钮完成操作。

使用同样方法创建另一个“ap2”。

(2)     配置无线服务

步骤1：在导航栏中选择“无线服务 > 接入服务”。

步骤2：单击<新建>按钮。

步骤3：进行如下配置。

·     设置无线服务名称为“Roam”。

·     单击<确定>按钮完成操作。

步骤4：开启无线服务。在导航栏中选择“无线服务 > 接入服务”。

步骤5：选中“Roam”前的复选框，单击<开启>按钮完成操作。

(3)     绑定AP的射频

步骤1：在导航栏中选择“无线服务 > 接入服务”。

步骤2：在列表里点击无线服务Roam右边的图标，进入如下图所示页面。

步骤3：选中“ap1 802.11n(2.4GHz)”和“ap2 802.11n(2.4GHz)”前的复选框。

步骤4：单击<绑定>按钮完成操作。

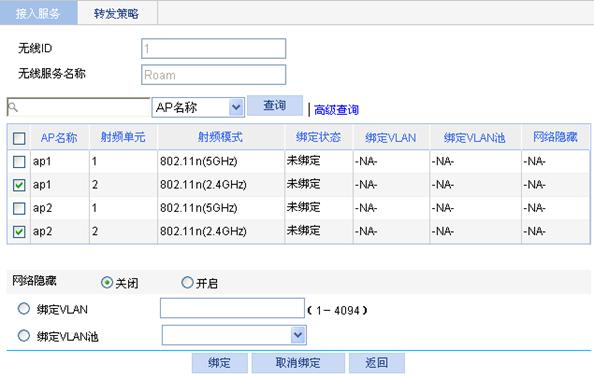

图1-6 绑定AP的射频

(4)     开启射频

步骤1：在导航栏中选择“射频 > 射频设置”，进入如图所示射频设置页面。

步骤2：在列表里找到需要开启的AP名称及相应的射频模式，选中“ap1 802.11n(2.4GHz)”和“ap2 802.11n(2.4GHz)”前的复选框。

步骤3：单击<开启>按钮完成操作。

图1-7 开启射频

3. 验证配置结果

(1)     通过查看客户端的漫游信息验证

步骤1：在界面左侧的导航栏中选择“概览 > 客户端”。

步骤2：进入页面后，选择“漫游信息”页签。

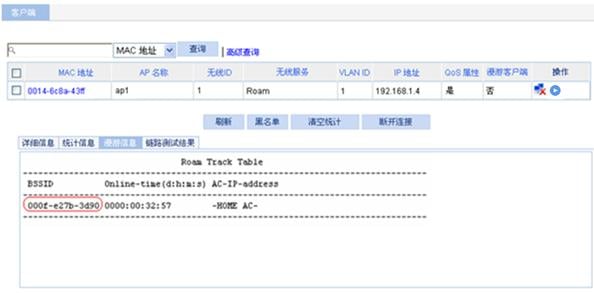

步骤3：点击指定的客户端后，可以查看相关的详细信息。从漫游信息里可以查看到一开始客户端从AP 1接入无线网络，该AP的BSSID为000f-e27b-3d90。

图1-8 漫游前的客户端状态

步骤3：单击<刷新>按钮。出现如下图所示页面。从“漫游信息”页面上可以查看到客户端完成AC内漫游后，客户端从AP 2接入无线网络，AP 2的BSSID为000f-e233-5500。

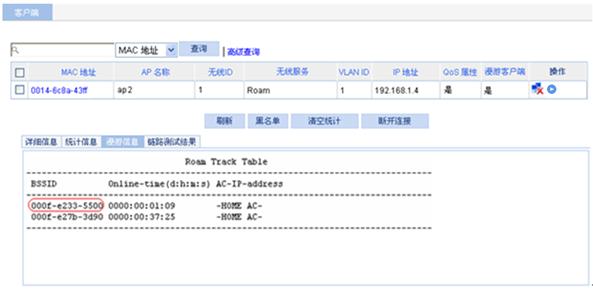

图1-9 漫游后的客户端状态

(2)     通过Roam Status字段验证

步骤1：客户端完成漫游后，在界面左侧的导航栏中选择“概览 > 客户端”。

步骤2：进入页面后，选择“详细信息”页签。

步骤3：点击指定的客户端后，可以发现在Roam Status字段处显示Intra-AC roam association。

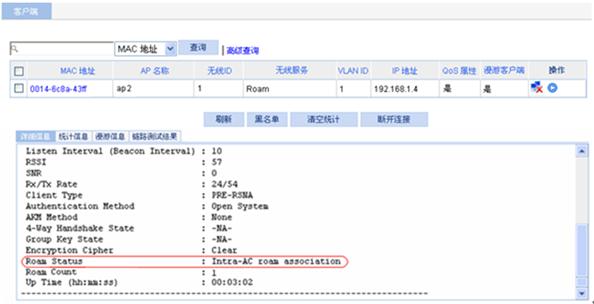

图1-10 验证AC内漫游

4. 配置注意事项

AC内漫游要求两个AP的SSID应该保持一致，即在1.5.1  2. (3)绑定AP的射频中同一个无线服务应该绑定到两个AP射频上。

1.5.2  AC间漫游典型配置举例

1. 组网需求

AC 1和AC 2通过一个二层交换机连接，两个AC处于同一个网段，AC 1的IP地址为192.168.1.100；AC 2的IP地址为192.168.1.101。客户端先通过AP 1连接至无线网络，然后漫游到与AC 2相连的AP 2上。

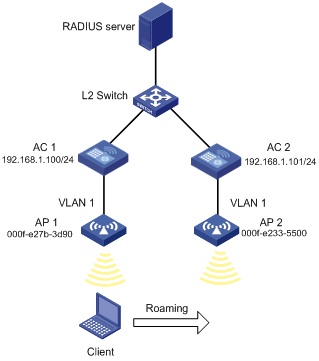

图1-11 AC间漫游组网图

2. 配置AC 1和AC 2

(1)     建立AC和AP间连接

配置AC 1和AC 2，使AP 1和AC 1之间建立连接，AP 2和AC 2之间建立连接。在建立连接后，在两个AC上才能看到AP都处于Run状态。在界面左侧的导航栏中选择“概览 > AP”或“AP > AP设置”可以查看AP状态。

相关配置请参见“无线服务”，可以完全参照相关举例完成配置。

(2)     配置IACTP隧道

在AC 1上配置IACTP隧道。

步骤1：在界面左侧的导航栏中选择“漫游 > 漫游组设置”。

步骤2：进行如下配置。

·     在IACTP隧道栏选择“开启”。

·     选择地址类型为“IPv4”，并输入源地址，即AC 1的IP地址。

·     “开启”漫游功能（缺省情况下，漫游功能处于开启状态，此步骤可选）。

·     在成员地址中输入AC 2的IP地址，单击<添加>按钮完成成员地址添加操作。

步骤3：单击<确定>按钮完成操作。

图1-12 在AC 1上配置IACTP隧道

在AC 2上配置IACTP隧道，此时源地址为AC 2的IP地址，成员地址为AC 1的IP地址。（略）

3. 验证配置结果

(1)     验证IACTP隧道的状态

步骤1：在AC 1上进行如下操作。在界面左侧的导航栏中选择“漫游 > 客户端信息”，可以查看到成员192.168.1.101处于“运行”状态。

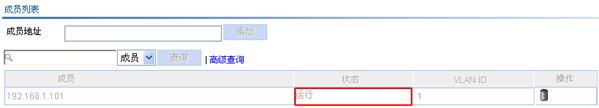

图1-13 检查IACTP隧道状态

步骤2：在AC 2上进行如下操作。在界面左侧的导航栏中选择“漫游 > 客户端信息”，可以查看到成员192.168.1.100也处于“运行”状态。

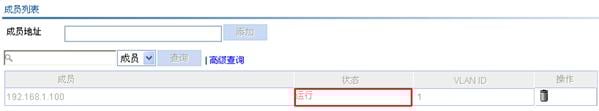

图1-14 检查IACTP隧道状态

(2)     通过查看客户端信息验证

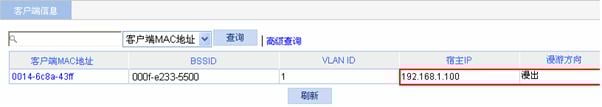

步骤1：当客户端从AP 1漫游到AP 2时，在AC 1设备界面左侧的导航栏中选择“漫游 > 客户端信息”，可以通过下图所示的页面，查看到客户端已经从“192.168.1.100”漫出。

图1-15 查看客户端信息

步骤2：当客户端从AP 1漫游到AP 2时，在AC 2设备界面左侧的导航栏中选择“漫游 > 客户端信息”，可以在“漫游方向”状态栏中查看到客户端已经从“192.168.1.100”漫入。

(3)     通过查看AC上客户端的连接情况以及客户端详细信息中的Roam Status字段验证

步骤1：客户端漫游前，在AC 1设备界面左侧的导航栏中选择“概览 > 客户端”，可以查看到客户端的信息，说明客户端和AP 1关联。

步骤2：客户端完成漫游后，在AC 1设备界面左侧的导航栏中选择“概览 > 客户端”，由于客户端已经从AP 1漫游到AP 2，在AC 1设备上不会有该客户端的信息。

步骤3：在AC 2设备界面左侧的导航栏中选择“概览 > 客户端”，进入如下图所示页面后，可以查看到客户端的信息。选择“详细信息”页签，点击指定的客户端后，可以发现在Roam Status字段处显示Inter-AC roam association，说明该客户端是完成AC间漫游后，再关联到AP 2上的。

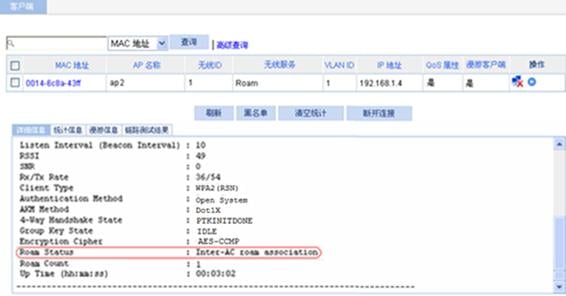

图1-16 验证AC间漫游

(4)     通过查看BSSID字段验证

步骤1：在AC 1设备界面左侧的导航栏中选择“概览 > 客户端”，进入页面后，选择“详细信息”页签，点击指定的客户端后，可以查看相关的详细信息。从“详细信息”页面上可以看到一开始客户端从AP 1接入无线网络，AP 1的BSSID为000f-e27b-3d90。

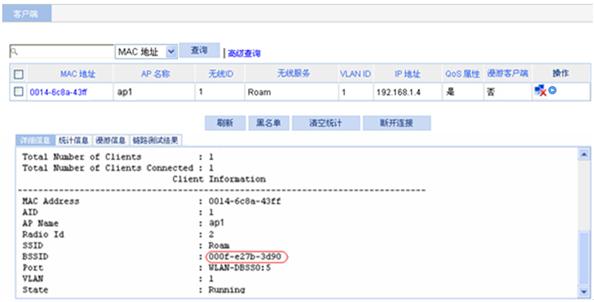

图1-17 漫游前的客户端状态

步骤2：在AC 2设备界面左侧的导航栏中选择“概览 > 客户端”，进入页面后，选择“详细信息”页签，点击指定的客户端后，可以查看相关的详细信息。从“详细信息”页面上可以查看到客户端完成AC间漫游后，客户端从AP 2接入无线网络，AP 2的BSSID为000f-e233-5500。

图1-18 漫游后的客户端状态

4. 配置注意事项

·     AC间漫游要求两个AP的SSID应该保持一致，并要求两个AP的接入方式必须完全一致。

·     两个AC上都需要进行IACTP隧道配置。

参考链接如下：

http://www.h3c.com/cn/d_201801/1060000_30005_0.htm#_Toc503207432
