交换机做了堆叠后怎么堆叠口上配置MAD功能检测链路状态最佳

您好，请知：

以下是IRF和BFD MAD配置举例，请参考：

1.8.2  IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

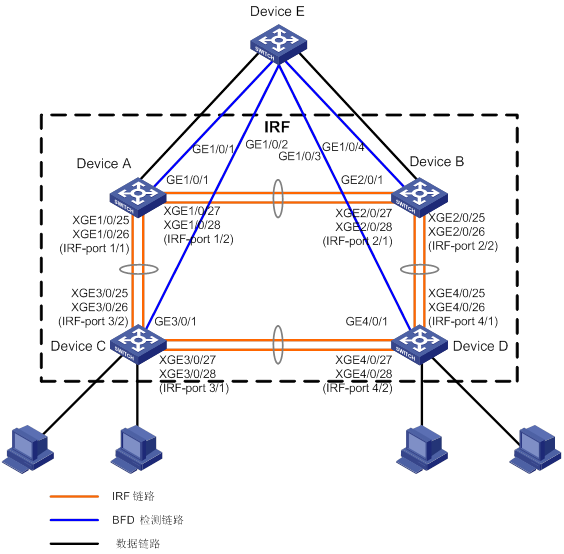

图1-15 IRF典型配置组网图（BFD MAD检测方式）

3. 配置思路

·            Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高三倍，需要另外增加三台设备Device B、Device C和Device D。

·            鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在四台设备上配置IRF功能），每台成员设备与上层设备Device E之间均有一条上行链路连接。

·            为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。本例中我们采用BFD MAD检测方式来监测IRF的状态，并使用成员设备与上层设备间的专用链路传递BFD MAD报文。

4. 配置步骤

(1)       配置Device A

# 选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet1/0/25～Ten-GigabitEthernet1/0/28为例。关闭该组中所有端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/25 to ten-gigabitethernet 1/0/28

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/25和Ten-GigabitEthernet1/0/26绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/25

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/26

[Sysname-irf-port1/1] quit

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/27和Ten-GigabitEthernet1/0/28绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/27

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/28

[Sysname-irf-port1/2] quit

# 开启Ten-GigabitEthernet1/0/25～Ten-GigabitEthernet1/0/28端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/25 to ten-gigabitethernet 1/0/28

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)       配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet2/0/25～Ten-GigabitEthernet2/0/28为例，参照图1-15进行物理连线。

# 重新登录到设备，关闭选定端口组中的所有端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/25 to ten-gigabitethernet 2/0/28

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/27和Ten-GigabitEthernet2/0/28绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/27

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/28

[Sysname-irf-port2/1] quit

# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/25和Ten-GigabitEthernet2/0/26绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/25

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/26

# 开启Ten-GigabitEthernet2/0/25～Ten-GigabitEthernet2/0/28端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/25 to ten-gigabitethernet 2/0/28

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)       Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(4)       配置Device C

# 将Device C的成员编号配置为3，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet3/0/25～Ten-GigabitEthernet3/0/28为例，参照图1-15进行物理连线。

# 重新登录到设备，关闭选定端口组中的所有端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/25 to ten-gigabitethernet 3/0/28

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/27和Ten-GigabitEthernet3/0/28绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/27

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/28

[Sysname-irf-port3/1] quit

# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/25和Ten-GigabitEthernet3/0/26绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/25

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/26

[Sysname-irf-port3/2] quit

# 开启Ten-GigabitEthernet3/0/25～Ten-GigabitEthernet3/0/28端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/25 to ten-gigabitethernet 3/0/28

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(5)       Device C将自动重启，加入Device A和Device B已经形成的IRF。

(6)       配置Device D

# 将Device D的成员编号配置为4，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

#选择一组SFP+端口作为IRF物理端口，本文中以Ten-GigabitEthernet4/0/25～Ten-GigabitEthernet4/0/28为例，参照图1-15进行物理连线。

# 重新登录到设备，关闭选定端口组中的所有端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/25 to ten-gigabitethernet 4/0/28

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/25和Ten-GigabitEthernet4/0/26绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/25

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/26

[Sysname-irf-port4/1] quit

# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/27和Ten-GigabitEthernet4/0/28绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/27

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/28

[Sysname-irf-port4/2] quit

# 开启Ten-GigabitEthernet4/0/25～Ten-GigabitEthernet4/0/28端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/25 to ten-gigabitethernet 4/0/28

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(7)       Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。

(8)       配置BFD MAD

# 创建VLAN 3，并将端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1加入VLAN 3中。

[Sysname] vlan 3

[Sysname-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1

[Sysname-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] mad bfd enable

[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[Sysname-Vlan-interface3] mad ip address 192.168.2.3 24 member 3

[Sysname-Vlan-interface3] mad ip address 192.168.2.4 24 member 4

[Sysname-Vlan-interface3] quit

# 因为BFD MAD和生成树功能互斥，所以在GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1端口上关闭生成树协议。

[Sysname] interface gigabitethernet 1/0/1

[Sysname-gigabitethernet-1/0/1] undo stp enable

[Sysname-gigabitethernet-1/0/1] quit

[Sysname] interface gigabitethernet 2/0/1

[Sysname-gigabitethernet-2/0/1] undo stp enable

[Sysname-gigabitethernet-2/0/1] quit

[Sysname] interface gigabitethernet 3/0/1

[Sysname-gigabitethernet-3/0/1] undo stp enable

[Sysname-gigabitethernet-3/0/1] quit

[Sysname] interface gigabitethernet 4/0/1

[Sysname-gigabitethernet-4/0/1] undo stp enable

(9)       配置中间设备Device E

Device E作为中间设备来透传BFD MAD报文，协助IRF中的四台成员设备进行多Active检测。

# 创建VLAN 3，并将端口GigabitEthernet1/0/1～GigabitEthernet1/0/4加入VLAN 3中，用于转发BFD MAD报文。

<DeviceE> system-view

[DeviceE] vlan 3

[DeviceE-vlan3] port gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[DeviceE-vlan3] quit

http://www.h3c.com/cn/d_201101/707246_30005_0.htm
