S7506E怎么开启UDP

如果是udp helper参考案例：

1.5  UDP Helper典型配置举例

1.5.1  广播转单播UDP Helper典型配置举例

1. 组网需求

如图1-1所示，Switch A的VLAN接口1的IP地址为10.110.1.1/16，连接到网段10.110.0.0/16。配置将目的UDP端口号为55的广播报文，中继转发到目的服务器10.2.1.1/16。

2. 组网图

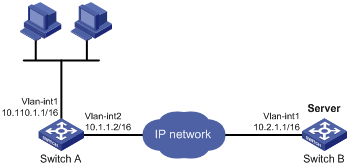

图1-1 广播转单播UDP Helper配置举例组网图

3. 配置步骤

 # 开启UDP Helper功能。

<SwitchA> system-view

[SwitchA] udp-helper enable

# 配置将目的UDP端口号为55的广播报文进行中继转发。

[SwitchA] udp-helper port 55

# 配置接口地址为10.110.1.1/16，且接口允许接收定向广播报文。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] ip address 10.110.1.1 16

[SwitchA-Vlan-interface1] ip forward-broadcast

# 配置广播转单播中继转发的目的服务器地址为10.2.1.1。

[SwitchA-Vlan-interface1] udp-helper server 10.2.1.1

4. 验证配置

# 显示VLAN接口1的UDP中继转发相关信息。

[SwitchA-Vlan-interface1] display udp-helper interface vlan-interface 1

Interface                Server VPN instance            Server address Packets sent

Vlan-interface1          N/A                           10.2.1.1       5

1.5.2  广播转组播UDP Helper典型配置举例

1. 组网需求

如图1-2所示，Switch A的VLAN接口1的IP地址为10.110.1.1/16，连接到网段10.110.0.0/16，Switch B的VLAN接口1在组播组225.1.1.1里。

配置将目的UDP端口号为55的广播报文，转换为目的地址为225.1.1.1的组播报文。

2. 组网图

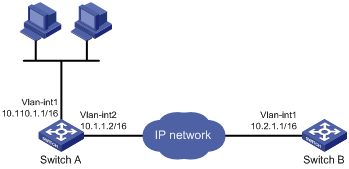

图1-2 UDP Helper广播转组播配置举例组网图

3. 配置步骤

# 开启UDP Helper功能。

<SwitchA> system-view

[SwitchA] udp-helper enable

# 配置将目的UDP端口号为55的广播报文进行中继转发。

[SwitchA] udp-helper port 55

# 配置接口地址为10.110.1.1/16，且接口允许接收定向广播报文。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] ip address 10.110.1.1 16

[SwitchA-Vlan-interface1] ip forward-broadcast

# 配置广播转组播中继转发的组播地址为225.1.1.1。

[SwitchA-Vlan-interface1] udp-helper broadcast-map 225.1.1.1

[SwitchA-Vlan-interface1] quit

# 全局配置使能组播路由， 在广播报文的入接口上配置组播协议PIM-DM，允许组播转发，并将入接口加入组播组225.1.1.1。

[SwitchA] multicast routing

[SwitchA-mrib] quit

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] pim dm

[SwitchA-Vlan-interface1] igmp enable

[SwitchA-Vlan-interface1] igmp static-group 225.1.1.1

[SwitchA-Vlan-interface1] quit

# 在交换机A的接口Vlan-interface2上配置组播协议，允许转换后的组播报文从该口出。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] pim dm

[SwitchA-Vlan-interface2] igmp enable

[SwitchA-Vlan-interface2] igmp static-group 225.1.1.1

4. 验证配置

通过抓包，分析发现Switch B能接收到来自SwitchA转发的组播报文。
