AC堆叠

http://www1.h3c.com/cn/d_201801/1059161_30005_0.htm

H3C无线控制器双机直连IRF典型配置举例(V7)

您好，请知：

以下是IRF的配置举例和链接，请参考：

https://www.h3c.com/cn/d_201904/1173818_30005_0.htm

1.7  IRF典型配置举例

1.7.1  IRF典型配置举例（ARP MAD检测方式）

1. 组网需求

由于网络规模迅速扩大，当前AC 1转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。

2. 组网图

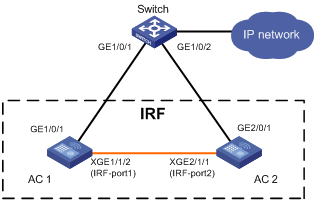

图1-12 IRF典型配置组网图（ARP MAD检测方式）

3. 配置思路

·     AC 1处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加一台设备AC 2。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在AC 1和AC 2上配置IRF功能），IRF通过双链路上行。

·     为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用ARP MAD检测方式来监测IRF的状态，复用链路上行传递ARP MAD报文。为防止环路发生，在IRF和Switch上启用生成树功能。

4. 配置步骤

(1)     配置AC 1

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/1/2绑定，并保存配置。

<AC1> system-view

[AC1] interface ten-gigabitethernet 1/1/2

[AC1-Ten-GigabitEthernet1/1/2] shutdown

[AC1-Ten-GigabitEthernet1/1/2] quit

[AC1] irf-port 1

[AC1-irf-port1] port group interface ten-gigabitethernet 1/1/2

[AC1-irf-port1] quit

[AC1] interface ten-gigabitethernet 1/1/2

[AC1-Ten-GigabitEthernet1/1/2] undo shutdown

[AC1-Ten-GigabitEthernet1/1/2] quit

[AC1] save

# 激活IRF端口下的配置。

[AC1] irf-port-configuration active

(2)     配置AC 2

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<AC2> system-view

[AC2] irf member 1 renumber 2

Warning: Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[AC2] quit

<AC2> reboot

# 参照图1-12进行物理连线，AC 1和AC 2组成IRF。

# 重新登录到设备，配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/1/1绑定，并保存配置。

<AC2> system-view

[AC2] interface ten-gigabitethernet 2/1/1

[AC2-Ten-GigabitEthernet2/1/1] shutdown

[AC2-Ten-GigabitEthernet2/1/1] quit

[AC2] irf-port 2

[AC2-irf-port2] port group interface ten-gigabitethernet 2/1/1

[AC2-irf-port2] quit

[AC2] interface ten-gigabitethernet 2/1/1

[AC2-Ten-GigabitEthernet2/1/1] undo shutdown

[AC2-Ten-GigabitEthernet2/1/1] quit

[AC2] save

# 激活IRF端口下的配置。

[AC2] irf-port-configuration active

(3)     AC 1和AC 2间将会进行主设备竞选，竞选失败的一方将重启（AC2），重启完成后，IRF形成。

(4)     配置ARP MAD检测

# 在IRF上全局开启生成树协议，并配置MST域，以防止环路的发生。

<AC1> system-view

[AC1] stp global enable

[AC1] stp region-configuration

[AC1-mst-region] region-name arpmad

[AC1-mst-region] instance 1 vlan 3

[AC1-mst-region] active region-configuration

[AC1-mst-region] quit

# 将IRF配置为桥MAC立即改变。

[AC1] undo irf mac-address persistent

# 设置IRF域编号为1。

[AC1] irf domain 1

# 创建VLAN 3，并将AC 1（成员编号为1）上的端口GigabitEthernet1/0/1和AC 2（成员编号为2）上的端口GigabitEthernet2/0/1加入VLAN 3中。

[AC1] vlan 3

[AC1-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1

[AC1-vlan3] quit

# 创建VLAN-interface3，并配置IP地址，开启ARP MAD检测功能。

[AC1] interface vlan-interface 3

[AC1-Vlan-interface3] ip address 192.168.2.1 24

[AC1-Vlan-interface3] mad arp enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

(5)     配置中间设备Switch

Switch作为中间设备来转发、处理ARP报文，协助AC 1和AC 2进行多Active检测。从节约成本的角度考虑，使用一台支持ARP功能的交换机即可。

# 在全局开启生成树协议，并配置MST域，以防止环路的发生。

<Switch> system-view

[Switch] stp global enable

[Switch] stp region-configuration

[Switch-mst-region] region-name arpmad

[Switch-mst-region] instance 1 vlan 3

[Switch-mst-region] active region-configuration

[Switch-mst-region] quit

# 创建VLAN 3，并将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2加入VLAN 3中，用于转发ARP MAD报文。

[Switch] vlan 3

[Switch-vlan3] port gigabitethernet 1/0/1 gigabitethernet 1/0/2

[Switch-vlan3] quit

您好，参考链接

01-IRF配置-新华三集团-H3C
